工业电气控制柜安装板布局三维设计

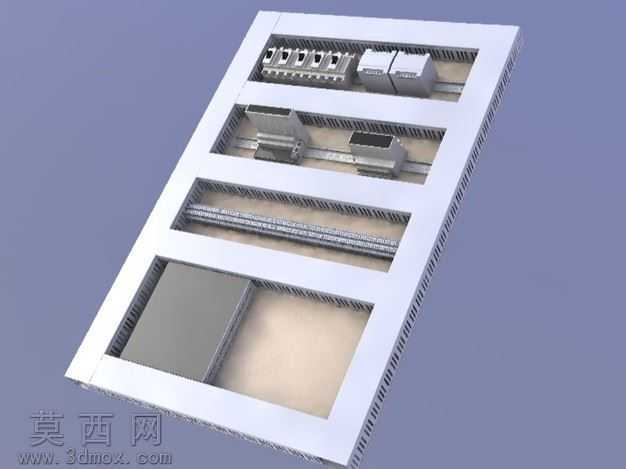

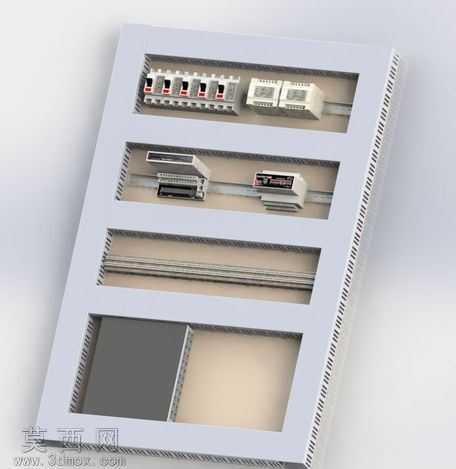

本作品为工业电气控制柜内部安装板的三维布局设计，采用SolidWorks完成全参数化建模，整体以工业常用的柜内安装基板为载体，还原了工控柜体内部元件排布的真实场景。建模过程中首先搭建了带镂空分层结构的安装基板模型，基板边缘做了适配柜体安装的折边与安装孔位设计，表面按照电气布线规范预留了多层导轨安装槽位，每层槽位的间距严格遵循低压电气柜的安装安全距离要求，既保证元件安装后的散热空间，也预留了后期布线的操作余量。在元件建模部分，分别还原了断路器、接线端子排、PLC模块、开关电源、继电器组等常用工控电气元件的外形结构，每个元件都按照实际产品的尺寸比例进行建模，元件底部的导轨卡扣结构做了细节还原，可直接与安装板上的标准DIN导轨模型完成装配配合。材质渲染阶段，安装基板采用了工业常用的镀锌钢板材质，调整金属粗糙度参数还原镀锌层的亚光金属质感，电气元件分别匹配了阻燃塑料外壳、金属接线端子、透明操作视窗等不同材质属性，导轨部分做了镀镍金属的亮面质感处理，整体渲染采用柔和的工业环境光，清晰呈现各层元件的排布层次与结构细节。设计思路上遵循电气柜布局的常规原则，将强电回路的断路器元件布置在最上层区域，方便进线接线与操作断电，中间层布置控制类的PLC、继电器等元件，缩短控制回路的布线距离，下层预留了大尺寸元件的安装空间与布线走线区域，各层导轨采用横向通长设计，可根据实际需求灵活调整元件安装位置，整体布局兼顾了操作便利性、散热合理性与布线规整性，可直接用于电气柜方案设计的布局演示、安装教学参考以及柜体结构的干涉校验，帮助设计人员提前排查元件安装的空间冲突问题，优化柜内空间利用率。
