壁挂式电气控制配电箱三维设计

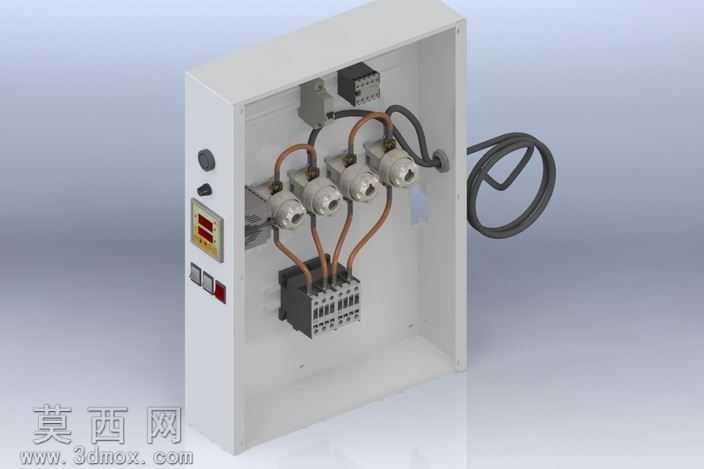

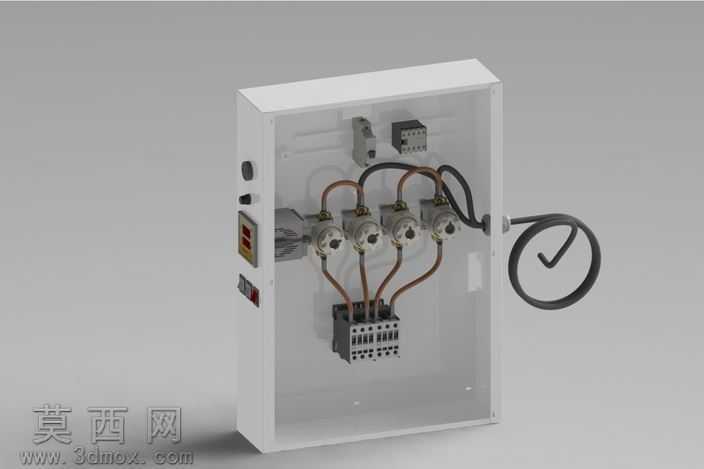

本作品为壁挂式电气控制配电箱的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循低压配电箱体的常规设计规范，还原了真实配电箱的结构布局与元件排布逻辑。建模阶段首先完成箱体主体的构建，采用薄壳特征生成金属壁挂箱体，预留了侧边进线孔、操作按钮开孔、显示仪表开孔位，箱体侧边设计了安装挂耳结构，还原了真实箱体的壁挂安装特性，箱体边缘做了折弯工艺的细节处理，符合钣金加工的实际生产要求。内部元件排布阶段，按照常规低压配电的走线逻辑完成元件布局：箱体上部预留进线空间，排布了进线端子与小型断路器元件，中部排布三组熔断器式隔离开关，下部排布交流接触器类主控元件，所有元件均按照实际产品的尺寸比例建模，还原了元件的安装卡扣、接线端子等细节结构。布线设计环节，按照强电走线的横平竖直规范完成内部线缆建模，区分了主回路粗线缆与控制回路细线缆，线缆弯曲半径符合电气布线的工艺要求，还原了线缆端部的冷压端子细节，侧边出线位置还原了线缆护线套与外部引出线缆的自然弯曲形态。渲染阶段采用金属哑光材质模拟箱体的冷轧钢板喷塑质感，电气元件分别采用对应材质：断路器的阻燃塑料外壳、铜质接线端子、金属安装导轨、线缆的橡胶绝缘外皮均做了材质区分，打光采用柔和的工作室光源，清晰呈现箱体内部的结构层次与布线细节，整体模型结构完整，可用于电气布线教学、配电方案展示、柜体结构设计参考等场景，建模过程中所有元件均采用可编辑参数化特征，方便后续根据实际需求调整元件型号、箱体尺寸与布线走向。
