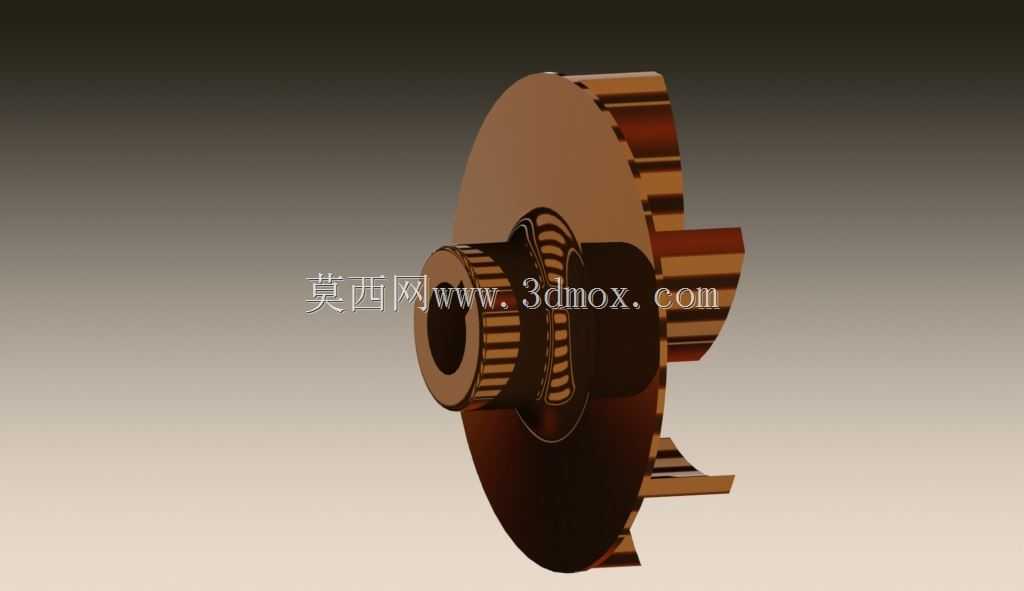

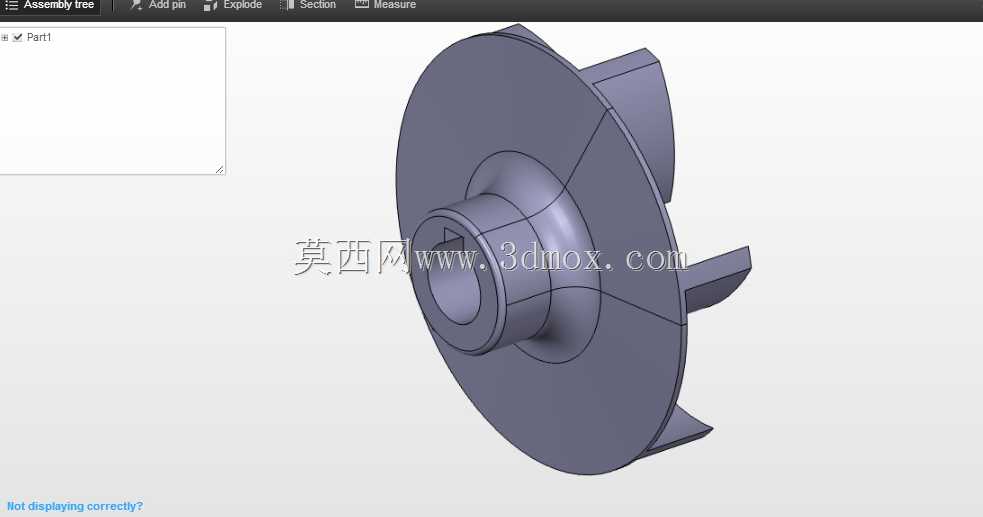

离心泵闭式叶轮结构三维设计

　　作为流体输送系统的核心做功部件，这款离心泵叶轮的设计完全围绕离心式流体增压的核心原理展开，日常在市政供水、工业循环水输送、化工介质输送、暖通空调水循环等场景中，叶轮是直接将电机输入的机械能传递给输送介质的载体，其结构合理性直接决定整泵的运行效率、抗气蚀性能与运行稳定性。

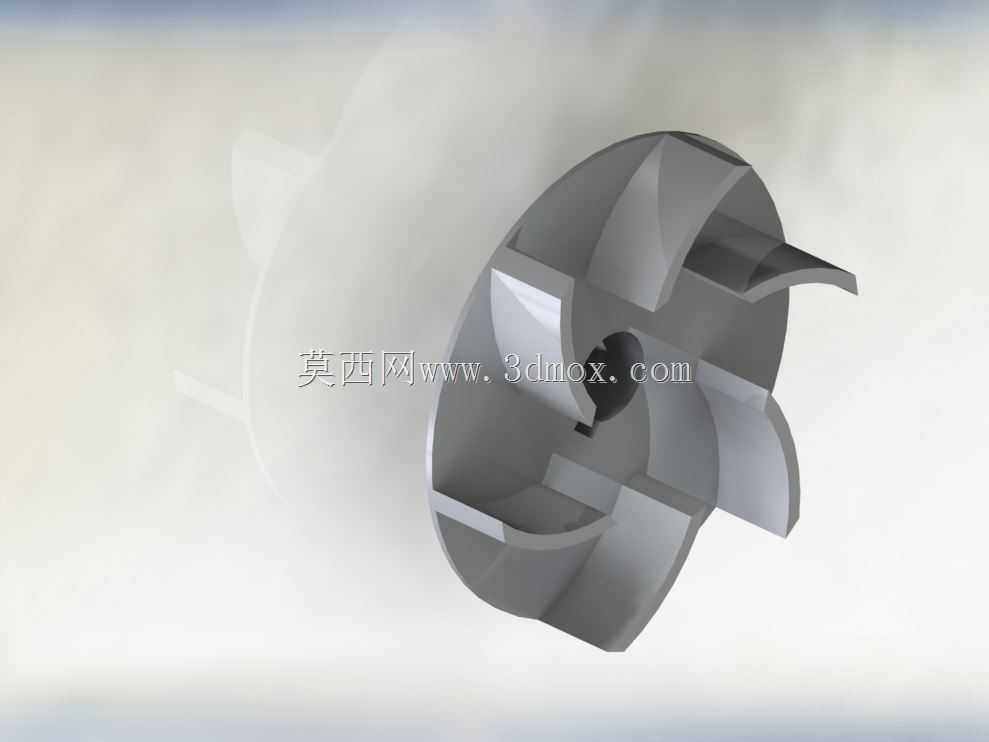

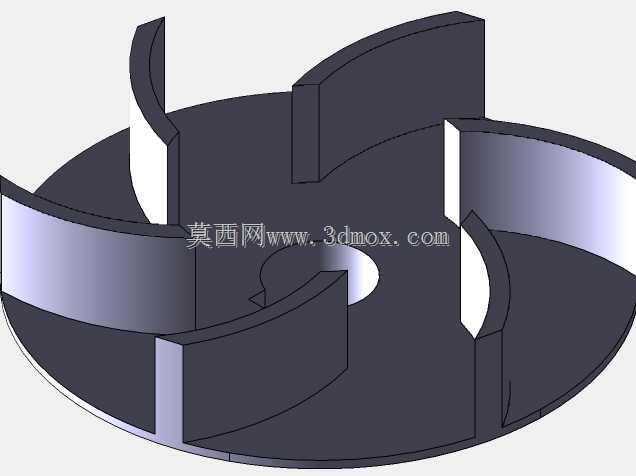

　　从结构设计逻辑来看，这款叶轮采用闭式叶轮结构，包含前盖板、后盖板、扭曲叶片与轮毂集成的整体式设计，区别于开式、半开式叶轮的结构形式，闭式结构的流道处于前后盖板封闭的空间内，输送清水或低粘度无颗粒介质时，能最大程度减少流道内的介质泄漏回流，容积效率相比开式叶轮可提升8%到12%，更适合对输送效率要求较高的清水离心泵、单级单吸离心泵产品。叶片采用空间扭曲型曲面设计，建模过程中严格按照流体在叶轮内的流动轨迹拟合曲面，避免介质在流道内出现不必要的转向与冲击，降低水力损失，叶片进出口的安放角经过反复迭代调整，保证介质进入叶轮流道时无预旋，离开叶轮时获得足够的离心力提升压能，同时兼顾小流量工况下的运行稳定性，减少偏工况运行时的径向力不平衡问题。

　　在安装边界与尺寸配合层面，叶轮中心的轮毂孔采用与泵轴过盈配合的公差设计，孔内预留键槽安装位置，用于传递电机输出的扭矩，避免叶轮高速运转时与泵轴出现相对滑动；轮毂的轴向长度经过校核，保证叶轮装配后与泵轴的配合长度足够，不会出现悬臂过长导致的运转跳动问题。叶轮后盖板侧设计有密封环配合止口，与泵体上的密封环形成小间隙配合，控制叶轮出口高压区向进口低压区的内部泄漏量，同时这个配合面也作为叶轮装配时的径向定位基准，保证叶轮与泵体、泵盖的同轴度，避免运转时出现动静部件摩擦。叶轮的进口端采用圆弧过渡的喇叭口结构，降低介质进入叶轮时的入口阻力，提升整泵的抗气蚀性能，减少介质在入口处的涡流损失；出口端的直径尺寸与泵体的压水室入口尺寸匹配，保证介质离开叶轮后能顺畅进入蜗壳流道，避免出现流动撞击损失。

　　建模过程中对叶轮的壁厚做了等强度校核，前后盖板的厚度从轮毂处向外缘逐渐过渡减薄，既保证高速旋转时的结构强度，能承受介质压力与离心力的复合载荷，避免运转时出现结构变形或开裂，又尽可能控制叶轮自身重量，降低泵轴的载荷与轴承的运行负担，减少整泵的转动惯量，让泵启动时的扭矩冲击更小。叶片与前后盖板的连接位置做了圆角过渡处理，避免应力集中，同时减少流道内的尖角阻力，让介质流动更顺畅，也能避免长期运行时杂质在连接缝隙处沉积结垢。

　　实际应用中，这类闭式叶轮适配的离心泵转速通常在1450rpm到2900rpm区间，可根据输送介质的特性调整叶片数量与流道宽度，输送常温清水时叶片数通常取6到8片，能在效率与抗堵塞能力之间取得平衡；如果输送含少量杂质的介质，可适当减少叶片数、加宽流道，降低堵塞风险。这款叶轮的三维模型完整还原了实际加工所需的所有结构特征，包括铸造所需的拔模斜度、加工面的余量预留位置，不管是用于铸造工艺的模具制作，还是后续的数控加工程序编制，都能直接作为结构参考，也可用于泵产品的性能仿真分析，通过流场模拟验证叶轮的水力性能，调整叶片型线优化效率与抗气蚀指标。
