卷料纸张对齐输送机构三维设计

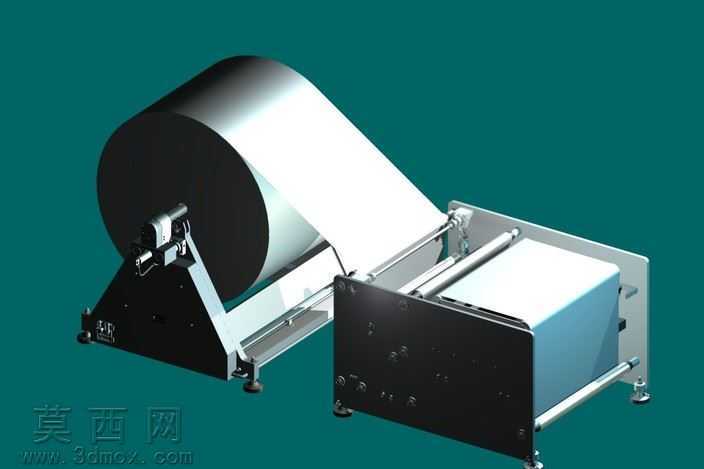

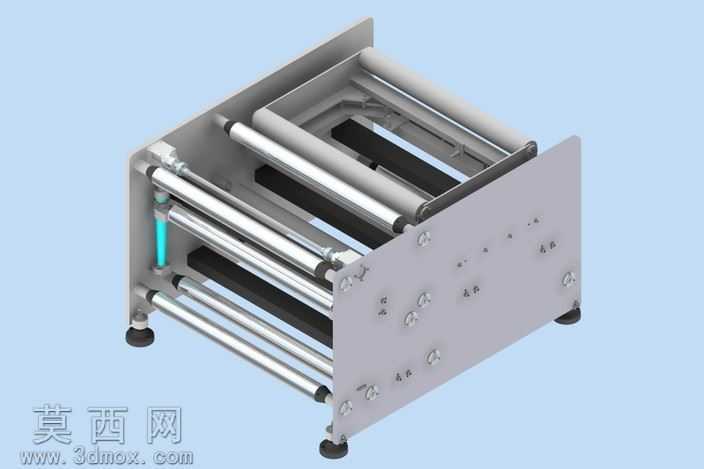

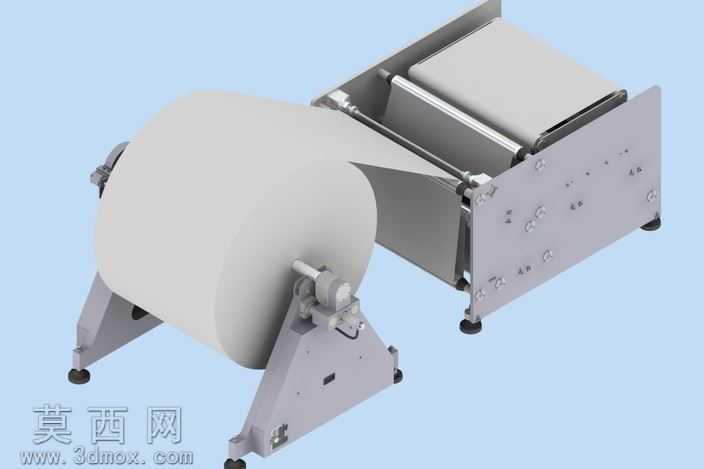

本模型为卷料纸张对齐输送机构，整体采用三维参数化建模完成，建模过程中严格遵循机械设计的装配约束逻辑，对每一处零件的配合公差、安装定位都做了精准还原。从结构组成来看，模型包含大直径卷纸承托支架、导向辊组、对齐纠偏侧板、可调支撑脚座四大核心部分，承托支架采用三角稳定式结构设计，通过带座轴承与纸卷转轴配合，既保证大重量纸卷的转动顺滑度，又能通过支架上的腰型孔调整安装位置，适配不同幅宽的卷装纸张。导向辊组采用多根平行光滑辊轴排布，辊轴表面做了哑光金属材质渲染，还原实际加工中的镀铬表面质感，能够在纸张输送过程中减少摩擦阻力，避免纸张表面产生刮痕或静电吸附问题。两侧的对齐纠偏侧板是本机构的核心功能部件，建模时还原了侧板上的多组调节安装孔位，可根据纸张宽度灵活调整两侧挡板的间距，实现输送过程中纸张的边缘对齐，避免走纸偏斜导致的后续加工故障。支撑脚座采用带橡胶减震垫的可调脚杯设计，渲染时分别赋予了金属支架的磨砂钢材质、脚杯橡胶的哑光黑弹性材质，真实还原实物的材质质感差异。整体设计思路围绕办公场景下的连续卷纸供料对齐需求展开，在建模阶段就充分考虑了机构的易装配性与维护便捷性，所有紧固件都采用标准件库调用，符合通用机械设计的规范，各运动部件之间预留了合理的活动间隙，既保证机构运行时无卡滞，又能控制整体的装配精度。渲染阶段采用浅蓝色纯色背景突出机构主体，通过柔和的环境光打亮金属部件的结构棱角，清晰展现各部分的装配关系与结构细节，能够直观呈现纸张从纸卷引出、经过导向辊舒展、最终通过侧板完成对齐的完整走纸路径，为同类送纸对齐机构的设计优化提供了直观的三维参考。
