空心活塞式液压缸三维结构设计模型

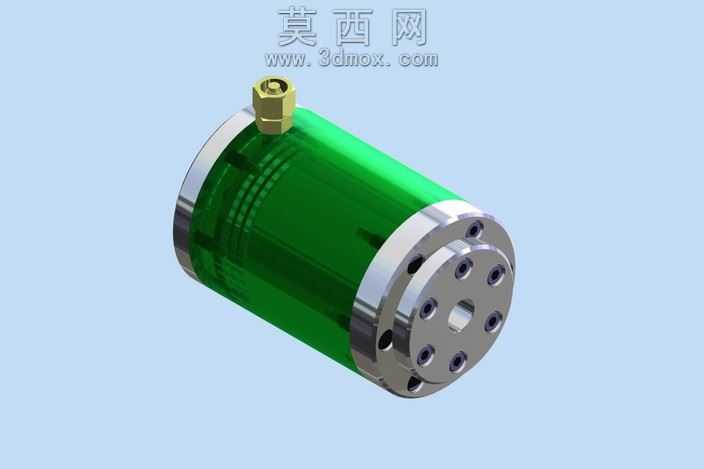

本模型为空心活塞式液压缸的三维结构设计成果，建模过程中严格遵循液压元件的设计规范，对各组成部件进行了1:1等比例的参数化构建，完整还原了该类液压缸的真实装配关系与结构特征。建模阶段首先梳理空心活塞液压缸的工作逻辑，明确其依靠液压油推动空心活塞实现直线往复运动的核心原理，依次构建缸筒、空心活塞杆、端盖、油口接头、密封安装槽、端盖连接螺栓孔等核心结构，所有特征尺寸均参考行业通用设计标准设定，保证各部件的装配公差符合液压元件的实际加工与装配要求。材质与渲染处理上，针对不同部件的实际应用材质进行区分设置：缸筒部分采用半透明绿色工程材质模拟可视化演示效果，可直观观察内部活塞的装配位置与运动空间；两端端盖采用抛光金属材质，还原金属端盖的金属光泽与机加工表面质感；顶部油口接头采用黄铜材质，还原液压接头的典型材质特征；连接螺栓孔、中心空心轴孔等细节结构均做了倒角、锐边处理，还原真实机加工零件的工艺细节。结构设计上，端盖采用多螺栓圆周均布的连接方式，保证缸筒与端盖的连接强度，可承受液压缸工作时的内部油压；顶部设置的标准液压油口可直接对接通用液压管路，中心空心的活塞杆设计可满足需要穿设轴类零件、输送介质等特殊工况的使用需求，相比实心活塞杆液压缸拓展了应用场景。整体模型装配逻辑清晰，各部件无干涉问题，既可以作为液压系统设计的参考元件，也可用于液压传动相关的教学演示场景，直观展示空心活塞液压缸的内部构造与工作原理，帮助理解这类特殊液压缸的结构优势与适用场景。
