星轮分流式轨道输送扫描装置

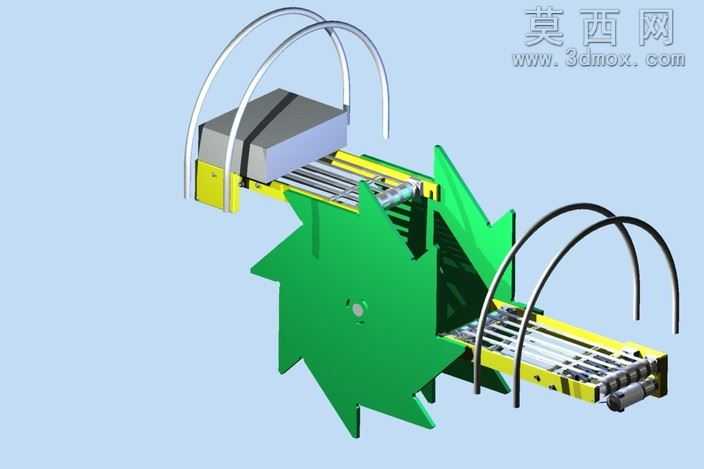

该三维模型为轨道扫描系统的初稿设计，采用三维机械设计软件完成全参数化建模，整体装配关系清晰，各零部件间无干涉问题，可直接用于后续结构优化与方案验证。模型主体采用对称式双轨道布局，核心执行部件为绿色星轮式分料拨轮结构，拨轮采用多齿尖角造型，能够在转动过程中精准卡合待输送工件，实现工件在两侧轨道间的平稳转运输送，拨轮中心预留标准轴孔与键槽结构，可直接匹配常规动力输出轴完成装配。两侧输送轨道采用黄黑配色的模块化框架设计，轨道内部设置多组平行排列的输送辊轴，辊轴两端通过标准紧固件与轨道侧板连接，可降低工件输送过程中的摩擦阻力，轨道端部设置驱动安装位，预留了电机、传动组件的装配空间，方便后续动力模块的加装。轨道上方设置弧形防护弯管，弯管采用圆弧过渡造型，既能够对输送路径上的工件起到侧向防护作用，避免工件在输送、扫描过程中从轨道侧方脱落，也可作为扫描检测元件的安装支架，拓展设备的检测功能。模型渲染阶段对不同部件赋予了差异化材质：星轮拨轮采用哑光工程塑料材质，模拟实际生产中耐磨尼龙件的视觉效果；轨道框架采用亮黄色金属漆材质，还原工业设备常用的安全色涂装；输送辊轴采用抛光金属材质，体现金属加工件的光洁质感；防护弯管采用半哑光金属弯管材质，还原不锈钢弯管的真实表面效果。设计思路上，该方案优先考虑了轨道输送的分流转运需求，通过星轮结构的间歇转动，配合两侧轨道的连续输送，可实现工件的有序分流与在线扫描检测，整体结构紧凑，传动路径简短，既能够满足小尺寸工件的高速输送需求，也预留了足够的功能拓展空间，可根据实际使用场景调整星轮齿数、轨道宽度、防护结构尺寸，适配不同规格的工件输送与检测要求，初稿阶段已完成核心功能结构的建模验证，后续可进一步细化驱动组件、扫描元件安装位、机架支撑结构的细节设计，提升方案的落地可行性。
