液压盘式制动卡钳三维结构设计

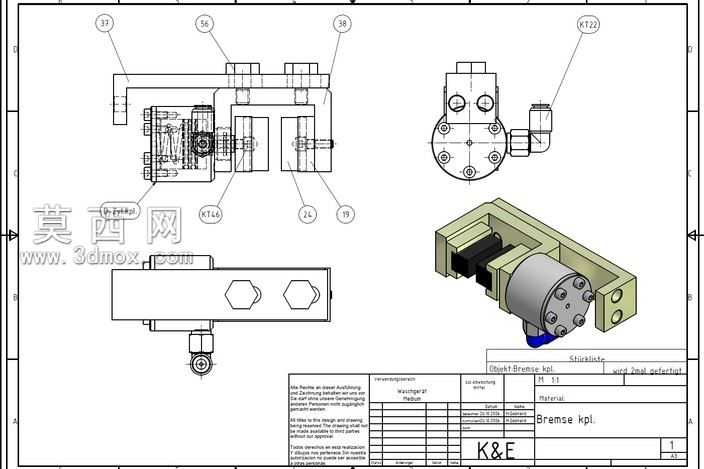

本作品为液压驱动型盘式制动卡钳的三维结构设计，建模过程严格遵循机械设计规范，先通过二维工程图梳理整体装配逻辑，明确各零部件的配合关系与尺寸公差要求，再在三维建模环境中逐一生成单体零件。建模阶段优先采用参数化草图绘制基础轮廓，对卡钳主体的安装支架、钳体型腔、活塞腔室等特征使用拉伸、旋转、切除等基础命令完成主体造型，针对油路接口、螺栓过孔、定位销孔等精密特征，严格对照工程图标注的形位公差进行尺寸约束，保证各孔位的同轴度、位置度符合实际装配要求。对于内部活塞、密封件、摩擦片等组件，单独建立零件文件后按照装配约束关系完成总装，添加同轴、重合、距离等配合约束还原实际装配状态，同时预留摩擦片磨损后的活动行程空间，还原制动过程中活塞推动摩擦片夹紧制动盘的运动逻辑。材质渲染阶段，为卡钳主体铸铁部件赋予哑光金属漆材质，还原铸铁件的粗糙磨砂质感，为活塞等精加工钢制零件添加镀铬高光金属材质，区分不同加工面的粗糙度差异，为密封胶圈、油管接头等橡胶部件赋予哑光黑色橡胶材质，为摩擦片添加复合材料的颗粒质感，通过不同材质的光影表现清晰区分各功能部件。结构设计上采用浮动式卡钳布局，单侧布置液压活塞，依靠支架导向销实现钳体的浮动位移，兼顾制动效能与结构紧凑性，油路接口采用标准管螺纹设计，适配常规液压制动管路连接，安装支架预留对应车辆转向节的安装孔位，可直接适配对应规格的制动盘使用。整体建模过程中对所有零件进行了干涉检查，排除装配状态下的零件干涉问题，同时还原了工程图中标注的所有细节特征，包括零件编号标注对应的结构、技术要求中提及的倒角、退刀槽等工艺特征，完整呈现该制动卡钳从外部安装结构到内部液压驱动组件的全部构造，可用于制动系统结构教学、零部件选型参考以及相关改装设计的三维参照。
