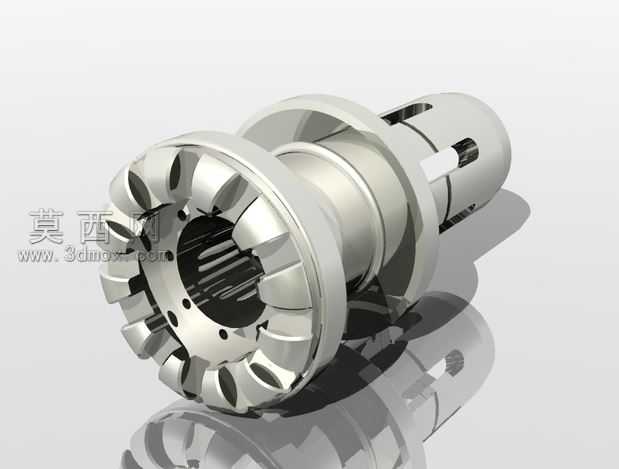

花键端带限位法兰金属电缆连接头

车间里常规电缆接头压接后，受设备运行振动拉扯，常出现插针松脱、密封面错位的问题，这款接头的结构设计刚好对准这类加工与装配的痛点做了调整。前端花键式咬合齿没有做尖锐直角，每道齿的棱边都留了0.15mm的圆角过渡，数控车削加工时不会因为应力集中打刀，后续压接电缆屏蔽层时，齿面能均匀咬入金属编织层，不会出现局部刺穿过深断丝、咬合过浅接触电阻超标的问题。中间的限位法兰盘厚度比常规接头厚0.8mm，法兰靠近插合端的端面做了一圈0.2mm的浅沉台，装配时能刚好卡进对接端的密封胶圈槽内，不用额外调整对位，胶圈压缩量能稳定控制在合理区间，不会因为装配偏斜出现防水失效的隐患。插合段的三道环形卡槽没有做等宽设计，靠近法兰的卡槽宽度略窄0.1mm，是专门给卡簧预留的定位位，装配时卡簧卡入后不会沿轴向窜动，哪怕现场拉扯电缆力度超过额定值，卡簧也能牢牢把接头锁在安装座上，不会出现整根接头被拽出的情况。尾端的圆柱段做了微锥度设计，压接护套时能顺着锥度滑入，不会因为过盈量太大撑裂绝缘护套，也不会因为间隙过大出现护套松脱。金属表面的亮面处理不是单纯为了好看，粗糙度控制在Ra1.6以内，插拔时的摩擦力能稳定在合适范围，不会因为表面太涩插拔费力，也不会因为太光滑锁止力不足。每段轴径的过渡处都留了退刀槽，车削加工时不用反复调整刀具角度，一次走刀就能完成外圆加工，减少二次装夹带来的同轴度误差，装配后插针的对中度能控制在0.05mm以内，不会出现插针偏斜顶弯对接端子的问题。花键齿的分度误差控制在±0.02mm，和对接端的内花键啮合时，每道齿的受力均匀，大电流通过时不会因为局部接触面积过小出现发热烧蚀的情况。
