内燃机燃烧室配气气门驱动结构

这套配气机构的核心作用是精准控制内燃机燃烧室的进排气时序，在活塞运行至对应冲程节点时，完成进气门与排气门的开闭动作，保障可燃混合气充分进入燃烧室、燃烧后的废气彻底排出，是决定内燃机充气效率、动力输出表现与排放水平的核心功能部件。从实际应用场景来看，这类结构广泛适配小排量往复式内燃机，覆盖乘用车动力单元、小型通用动力机械、园林作业动力设备等多个使用场景，不同适配机型可根据缸径、冲程参数调整各部件的尺寸比例与弹簧刚度，无需大幅改动整体传动逻辑即可完成适配。

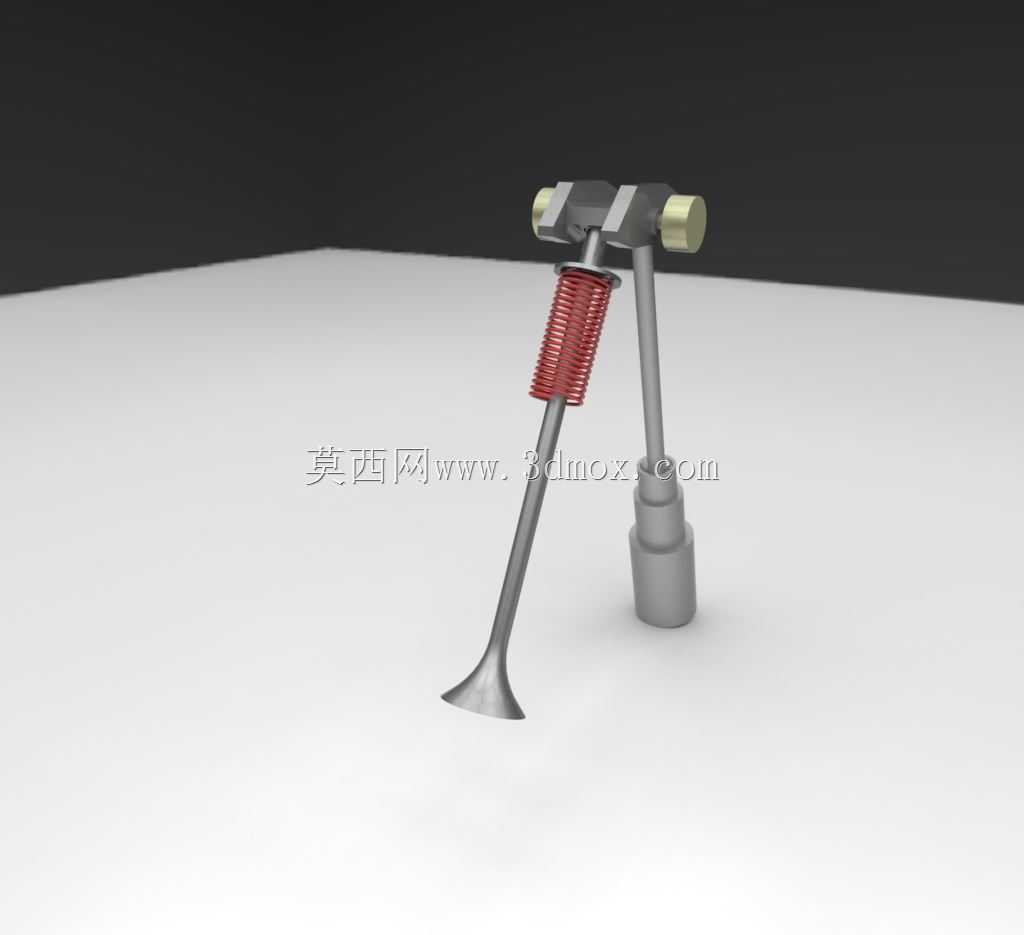

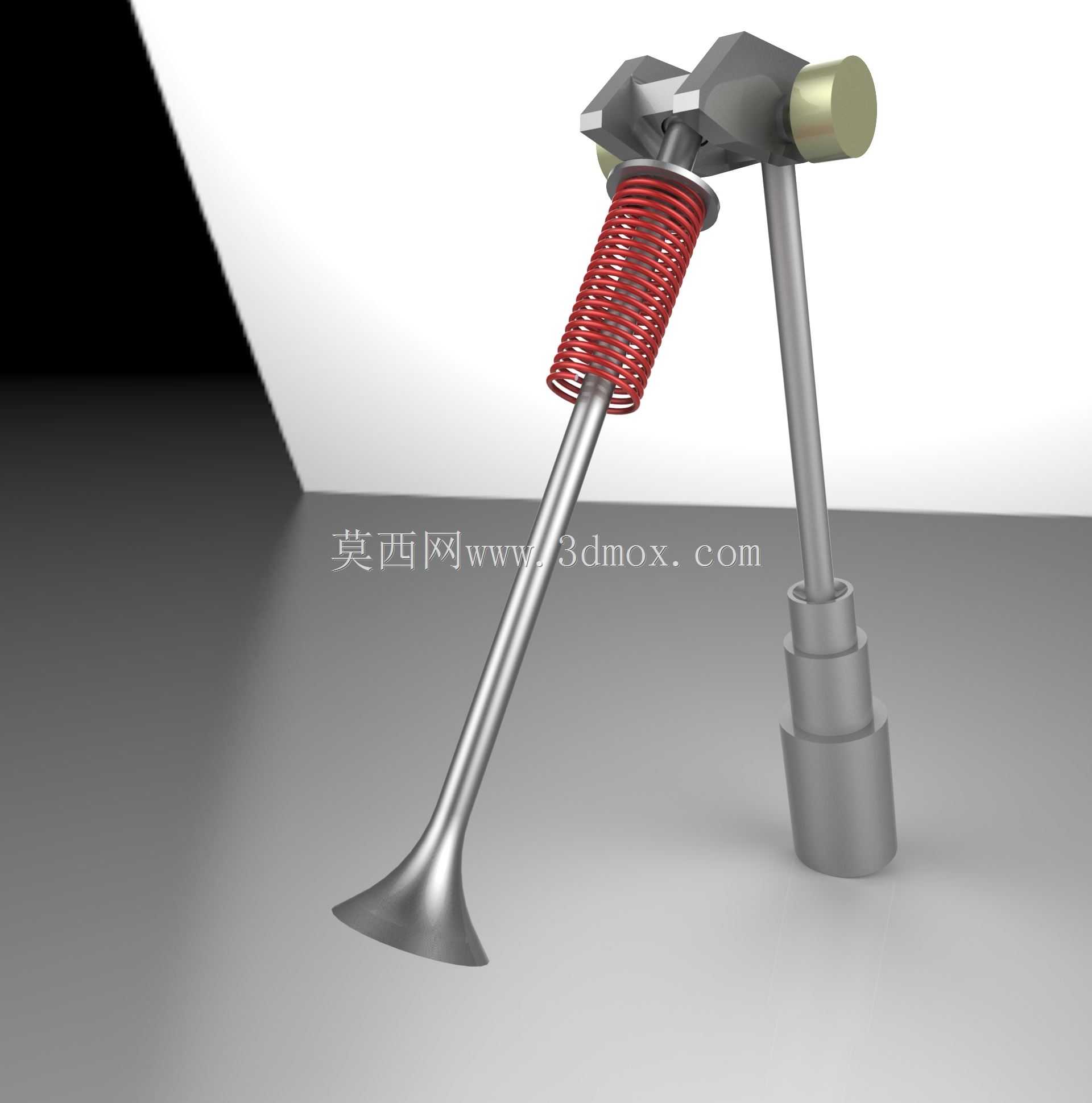

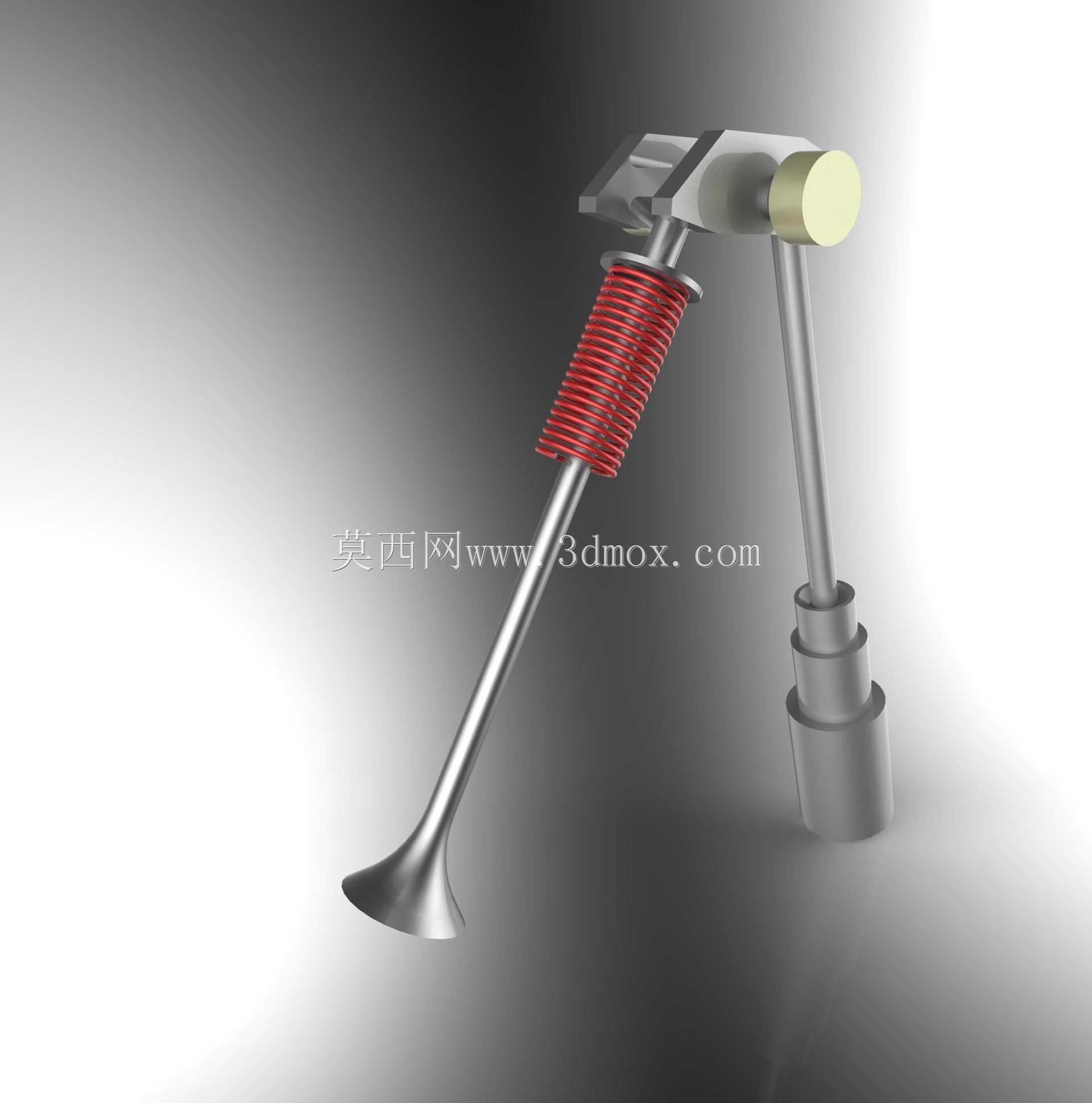

从结构功能来看，整套机构包含气门本体、复位弹簧、摇臂支撑组件、传动挺柱几个核心部分。气门头部采用锥面密封设计，与燃烧室顶部的气门座圈配合时可实现高温高压工况下的可靠密封，避免压缩与做功冲程出现燃气泄漏，导致缸压不足动力衰减；气门杆部做了高精度表面处理，与气门导管配合实现往复运动的精准导向，降低高速往复运动过程中的偏磨风险，延长部件使用寿命。套设在气门杆外侧的复位弹簧采用不等节距圆柱螺旋弹簧设计，可在摇臂解除对气门的下压作用力时，快速驱动气门回位落座，同时规避发动机高转速工况下弹簧出现共振颤振，防止气门关闭不严导致的动力损失与气门烧蚀故障。摇臂组件通过枢轴固定在气缸盖的安装支座上，一端与气门杆顶端接触，另一端承接挺柱传递的凸轮轴驱动力，通过杠杆比例放大凸轮的升程，在较小的凸轮轮廓升程下即可满足气门的开启高度需求，降低凸轮轴的加工精度要求与驱动负载。挺柱部件下端与凸轮轴型面接触，将凸轮的旋转运动转化为直线往复运动，传递给摇臂组件，部分工况下可通过调整挺柱长度预留合适的气门间隙，补偿热态下金属部件的膨胀量，避免热机状态下气门关闭不严。

在设计思路上，这套结构优先保障运动可靠性与工况适应性，各部件的运动轨迹做了完整的干涉校核，确保气门最大升程位置下，气门头部不会与活塞顶面发生碰撞，预留的安全间隙可覆盖不同工况下的部件形变与装配公差；弹簧的预紧力经过匹配计算，既要保证气门快速回位密封，又要避免弹簧刚度过大导致的凸轮与挺柱接触应力过高，加剧部件磨损。安装边界方面，整套机构的安装基准为气缸盖顶面的气门导管安装孔与摇臂轴支座安装螺孔，气门杆与导管的配合间隙控制在合理范围内，既保证运动顺畅又避免过量机油窜入燃烧室；摇臂轴的安装同轴度有明确公差要求，防止摇臂转动卡滞；弹簧的安装高度需匹配设计值，保证预紧力符合设计要求，整套机构的外围轮廓尺寸适配对应机型的气缸盖罩内部空间，不会出现装配干涉。

从实际工程应用的角度，这类配气结构的建模过程需要重点关注各运动部件的配合关系，尤其是气门锥面的密封角度、弹簧的并紧高度、摇臂的杠杆比这些核心参数，直接影响后续的动力学仿真结果准确性；在做结构验证时，需要结合凸轮型线做运动学仿真，核对气门的升程曲线、加速度曲线是否符合设计预期，避免出现运动冲击过大的问题，同时要校核高转速下的弹簧共振裕度，确保全转速区间内机构运行平稳。
