PVC材质塑件注塑成型流动分析模型

　　这套模流分析模型针对PVC材质的异形壳体类塑件搭建，核心服务于注塑生产前期的方案验证环节，覆盖从浇口选型到成型缺陷预判的全流程仿真需求。在日常注塑生产场景中，PVC材质因熔体粘度对温度敏感度高、热稳定性差，很容易在充模阶段出现流动不均、降解烧焦、纤维取向错位导致的翘曲问题，传统依靠经验试模的方式往往需要3-5轮修模才能稳定量产，这套分析模型就是把试模环节的验证工作前置到设计阶段，减少现场反复调整的成本。

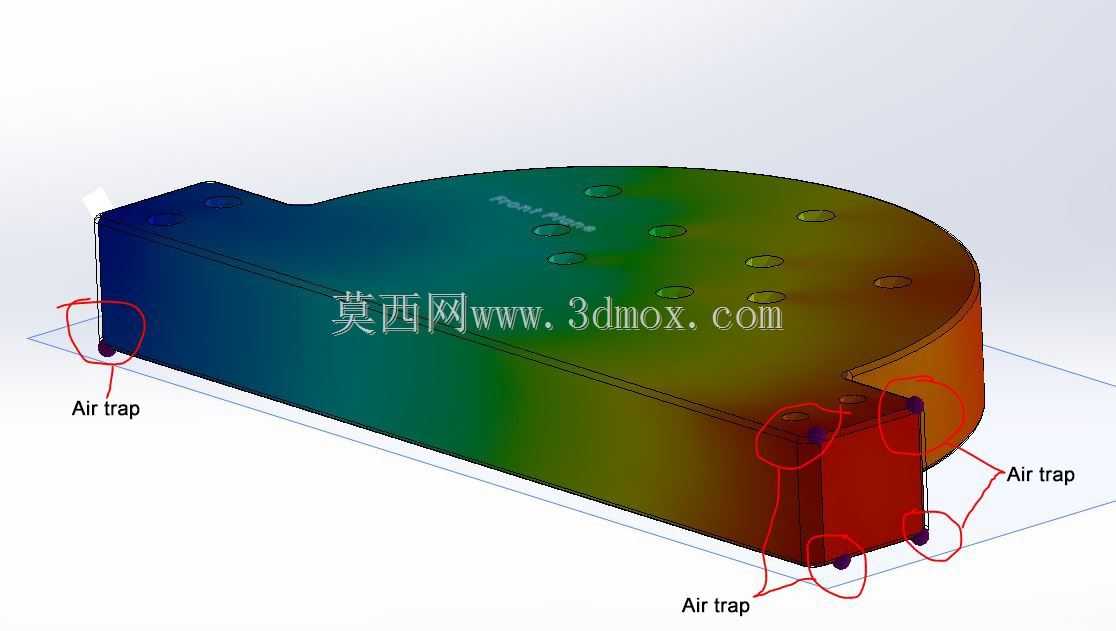

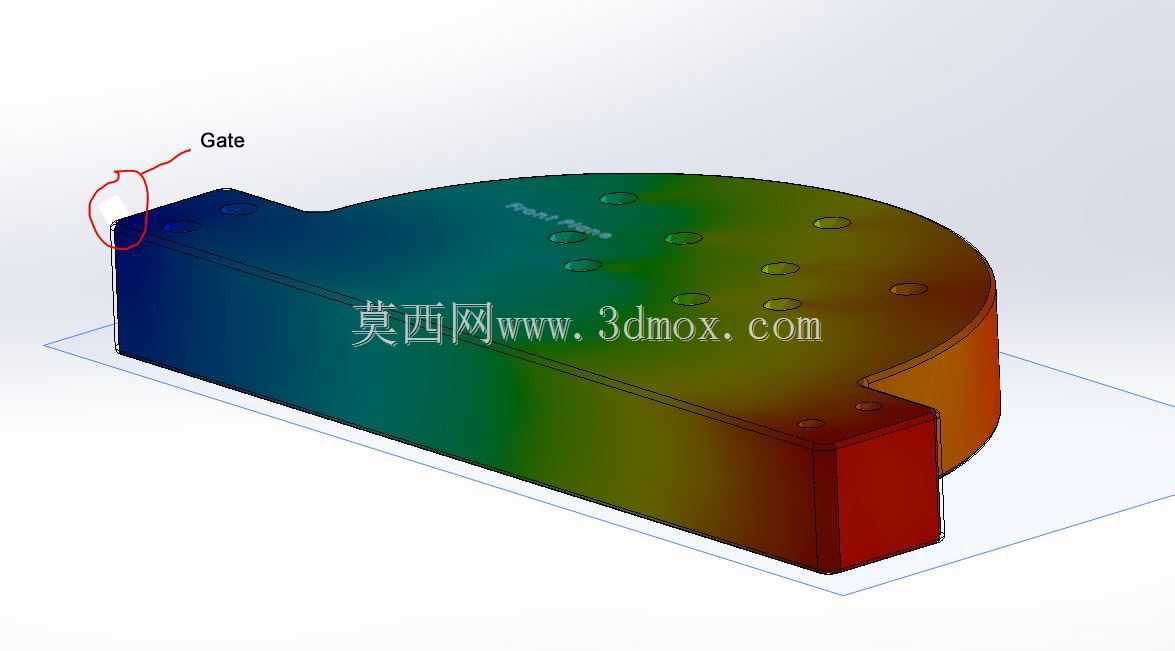

　　从模型呈现的分析维度来看，首先针对液体浇注浇口的位置做了充模流动模拟，图中彩色流线对应熔体在型腔内的流动路径，色阶从蓝到红对应熔体流动前沿的速度与压力分布，能直观看到熔体从浇口进入型腔后，沿着壳体的长条形轮廓逐步推进的过程，边缘区域的流线密度变化可以直接预判困气、熔接痕的出现位置，设计阶段就能针对性调整排气槽的开设位置，避免量产时出现缺胶、烧焦的缺陷。空气传输模块的分析对应型腔内气体的排出路径，能看到在壳体圆弧端的位置气体聚集趋势最明显，这也和实际生产中该位置容易出现气泡、银纹的问题对应，设计时可以在该区域增设排气镶件，或者调整注射速度的分段参数，让气体能顺利排出。

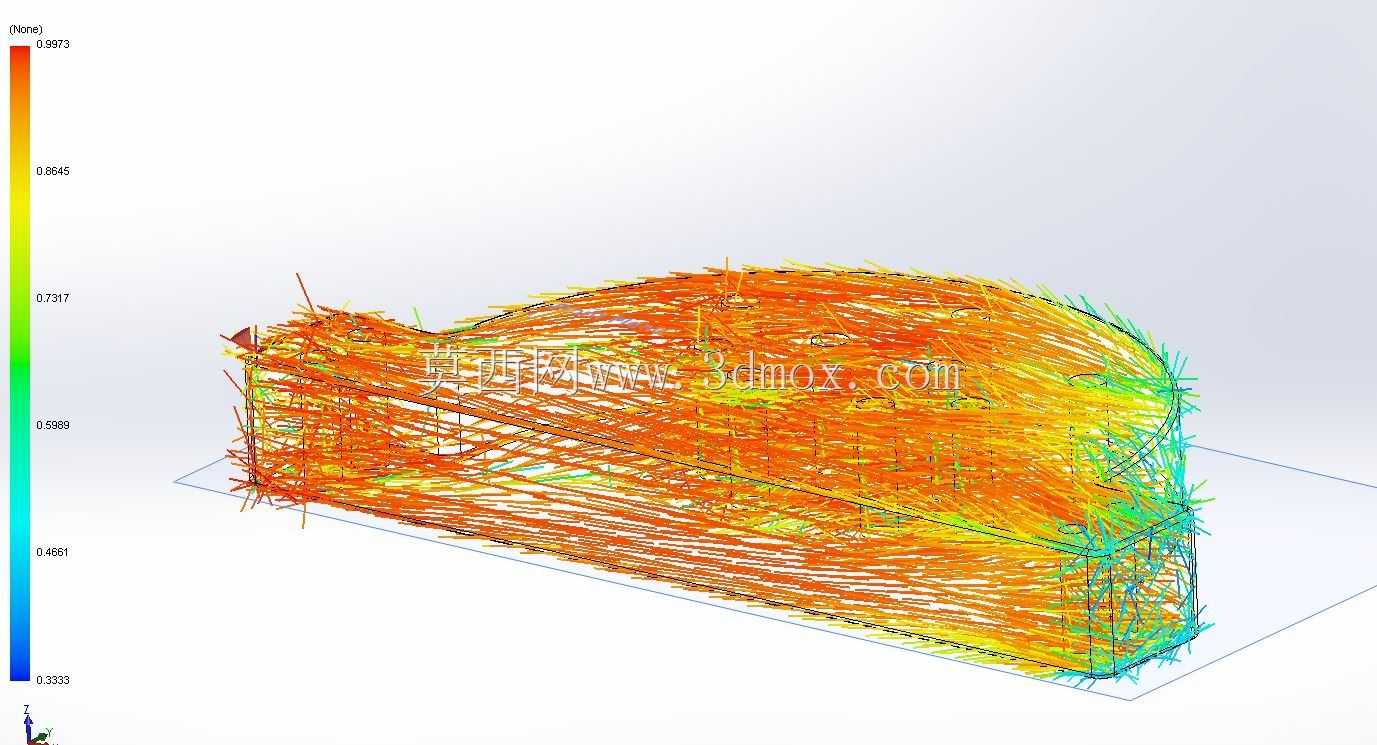

　　纤维取向的分析结果直接关联塑件成型后的力学性能，PVC改性材料中添加的玻璃纤维在熔体流动带动下的排布方向，决定了塑件不同方向的收缩率与结构强度，从模型的流线方向能看到，沿流动方向的纤维排布更规整，垂直流动方向的纤维交错更多，这就要求后续冷却水路设计时，针对纤维取向差异带来的收缩不均做补偿，避免塑件出模后出现翘曲变形，尤其是壳体的安装配合面，需要把收缩率差值控制在0.2%以内，才能满足后续装配的公差要求。

　　从塑件的结构边界来看，整体为长条形带圆弧过渡的薄壁壳体，平均壁厚在2mm左右，局部加强筋位置厚度控制在1.2mm，避免出现厚壁导致的缩痕问题，安装边界的定位柱位置在流动分析中处于熔体填充的末端区域，需要在注射末端增加保压压力的持续时间，保证定位柱的成型密度，避免出现缩孔影响装配强度。模型中设定的熔体温度、模具温度、 ejection温度参数，都是结合PVC材料的成型特性匹配的，实际生产时可以直接参考这套参数做上机调试，结合设备的射胶量、锁模力参数做小幅调整就能快速进入稳定生产状态。

　　在实际的模具设计工作中，这类模流分析模型的价值不止于缺陷预判，还能帮助优化浇注系统的尺寸，比如浇口的直径大小、流道的截面尺寸，通过流动分析的压力损失数据，能把流道的凝料量控制在最低水平，减少原材料的浪费，同时平衡不同型腔的进料速度，如果是多腔模具的话，这套分析逻辑还能扩展到型腔布局的平衡调整，保证所有型腔的填充时间差控制在0.5秒以内，避免个别型腔出现充模不足的问题。针对PVC材料容易在料筒内滞留降解的特性，分析模型里也覆盖了熔体在流道内的停留时间模拟，能直观看到流道拐角位置的熔体滞留风险，设计时把流道拐角做圆弧过渡处理，减少滞料死角，避免长时间生产时出现材料降解碳化，影响塑件的外观质量。
