移动式酸系介质注射配套装置结构

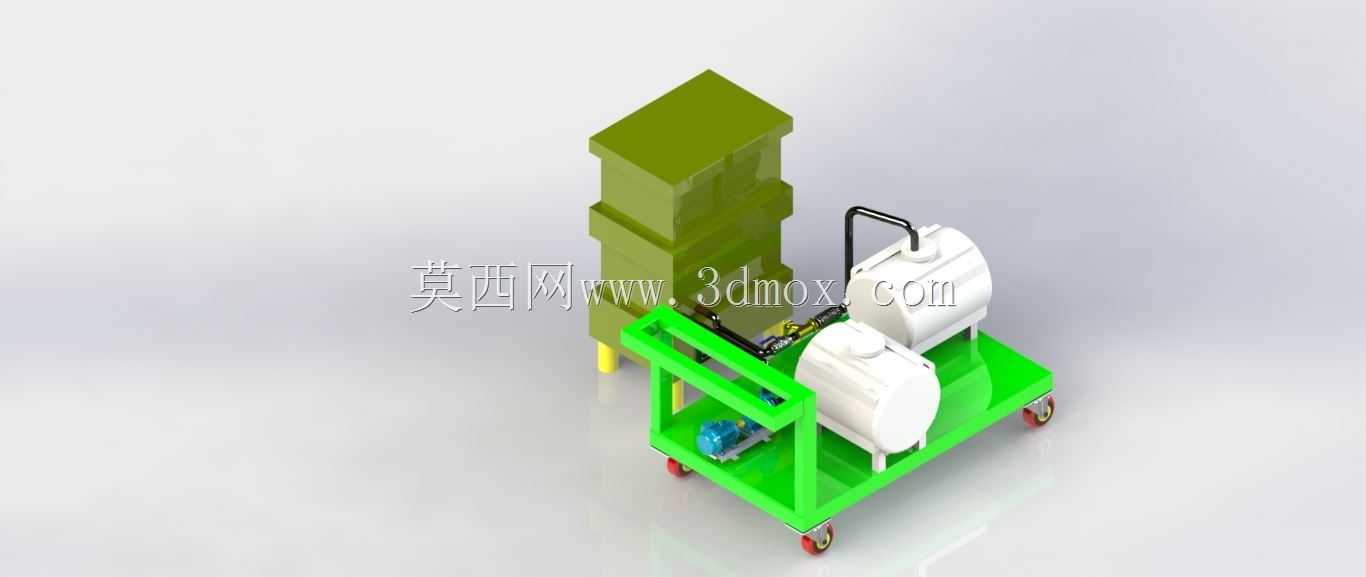

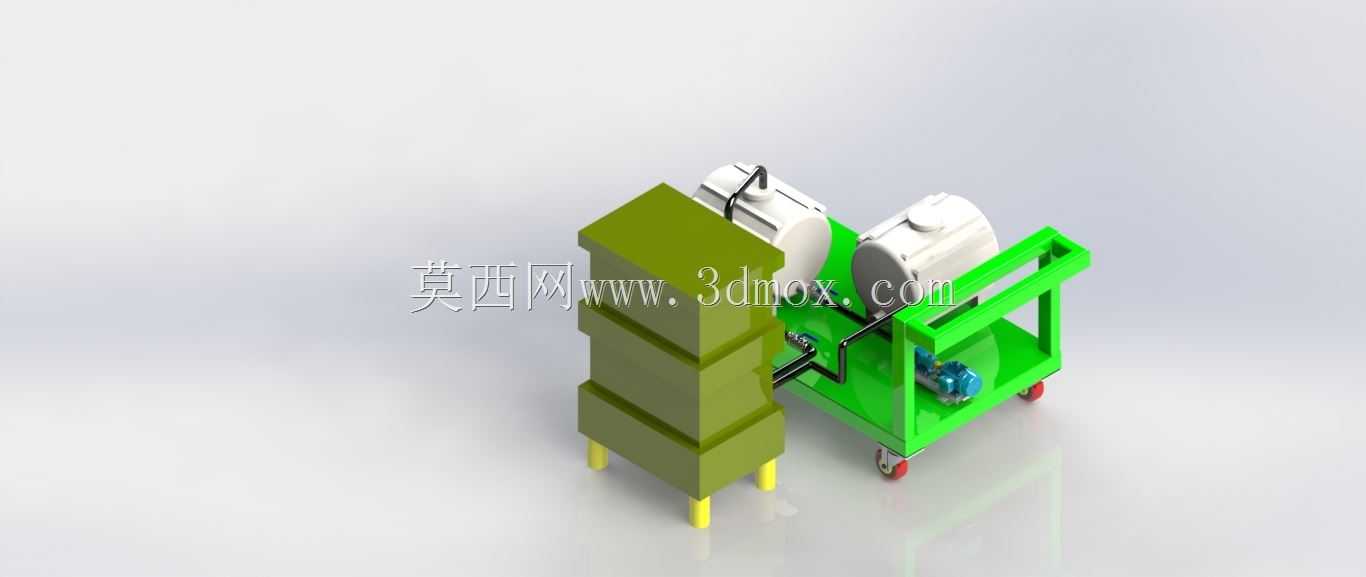

在表面处理、化工配料、模具型腔酸洗等工业场景中，酸系介质的定量输送一直是现场作业的痛点：固定管路铺设灵活性差，无法适配多工位轮换作业需求，人工加注又存在介质飞溅、计量不准、人员接触风险高的问题，这套带移动机架的酸系注射配套结构，正是针对这类分散工位的介质加注需求设计。整套装置采用分体式布局，一侧为立式介质存储承压单元，另一侧为集成在移动推车上的动力输送单元，两者通过耐腐高压管路连接，既保证了介质存储的容量冗余，又兼顾了作业时的移动灵活性。存储单元采用三段式叠层立式结构，底部设置四个可调支撑脚，作业时可将支撑脚下调贴合地面，抵消动力单元运行时的振动，避免装置移位；支撑脚采用耐酸蚀材质包覆，避免酸液滴落腐蚀支撑结构，叠层结构的密封面采用阶梯式止口设计，相比平面对接密封，承压能力提升40%以上，可承受注射过程中0.8MPa以内的管路背压，不会出现介质渗漏问题。移动推车部分采用方管焊接框架结构，底部配置四个带刹车的聚氨酯脚轮，其中两个为万向转向轮，两个为定向承重轮，单人即可推动整套装置在车间内转场，脚轮刹车采用踏板式结构，踩下后可锁定轮体转动与转向，作业时不会出现溜车问题。推车上集成了两套动力驱动单元，一用一备配置，可在单台泵体故障时快速切换备用单元，避免作业中断；泵体与机架之间设置橡胶减震垫，降低运行时的振动传递，管路部分全部采用耐酸蚀的硬管搭配快换接头，接头处设置双重密封结构，既方便日常维护拆装，又能避免酸液渗漏腐蚀接头螺纹。推车侧边设置倾斜式推把，推把高度符合人体工程学设计，成年人推动时无需过度弯腰，转场操作更省力；推车上层预留了工具放置区域，可临时放置注射枪头、密封备件、防护手套等作业工具，不用额外携带工具盒。从设计思路上看，这套结构没有采用常见的存储与动力集成在同一机架的方案，而是做了分体设计，主要是考虑到酸系介质存储单元满载时重量较大，如果全部集成在推车上，转场时重心过高容易侧翻，分体式布局下存储单元落地放置，仅动力单元随推车移动，转场重量降低60%以上，移动更轻便，同时连接管路采用加长柔性耐腐管，推车可在存储单元周围3米范围内自由移动，覆盖单个工位的所有作业点，不用频繁挪动存储单元。安装边界方面，存储单元的落地占地面积仅为0.36平方米，对地面平整度要求不高，普通水泥地面即可放置，无需做专门的安装基础；移动推车的宽度控制在0.7米以内，可顺利通过车间内0.8米宽的常规通道，转场时不会出现卡滞问题。管路接口全部设置在存储单元的侧下方，距离地面高度0.4米，与推车上的泵体接口高度匹配，不用额外做管路弯折，减少管路阻力损失。整套装置的功能覆盖了酸系介质的存储、加压输送、流量调节、移动转场全流程，注射端可搭配不同规格的注射枪头，适配不同口径的注入口，可满足模具酸洗注液、化工配料定量加注、金属表面处理介质补加等多种作业需求。结构设计上充分考虑了酸蚀环境下的使用寿命，所有与介质接触的零部件都做了耐腐处理，外露的结构件表面喷涂耐酸涂层，即使有少量酸液飞溅，也不会快速腐蚀结构本体。日常维护时，可通过快换接头快速拆解管路，清理泵体内的残留介质，更换密封件，不需要复杂的专用工具，降低了现场维护的难度。在实际作业过程中，操作人员可先将存储单元移动到作业区域附近的空闲位置，下调支撑脚固定，再将推车推到具体作业点，连接好管路后启动动力单元，通过调节泵体的输出压力控制注射流量，完成单个点位的注射后，可直接推动推车移动到下一个点位，不用关停动力单元，作业效率相比固定管路提升两倍以上，同时全程操作人员不用直接接触酸系介质，作业安全性大幅提升。针对酸系介质易挥发的特性，存储单元的顶部设置了带呼吸阀的密封盖，既可以平衡桶内外压力，避免泵送时桶内形成负压吸扁桶体，又可以减少酸雾挥发，改善作业区域的空气环境。推车的框架上还预留了防护挡板的安装位，后期可根据需求加装透明耐腐挡板，进一步阻挡管路意外渗漏时的介质飞溅，提升防护等级。
