洗发水瓶注塑成型模具结构设计方案

　　这套模具针对日化包装领域的长瓶类吹塑配套注塑需求开发，主要服务于洗护产品包装的瓶胚成型工序，适配常规卧式注塑机的安装接口，可直接对接量产线的自动化取件工位。日常生产中，这类模具承担着洗发水瓶胚的精密成型任务，成型后的瓶胚经过后续吹塑工序即可成为终端使用的洗发水瓶，直接对接日化企业的灌装生产线，适配市面上多数主流洗护品牌的瓶型规格需求。

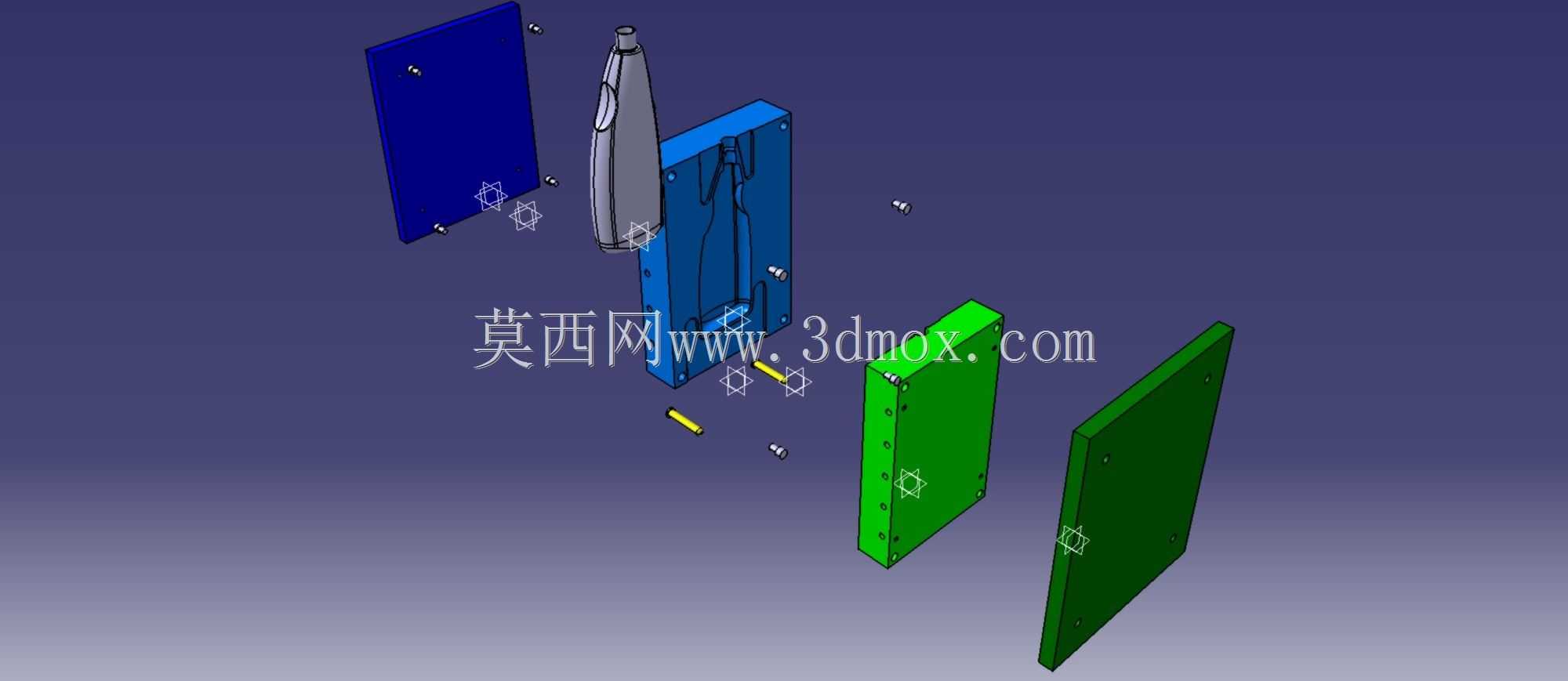

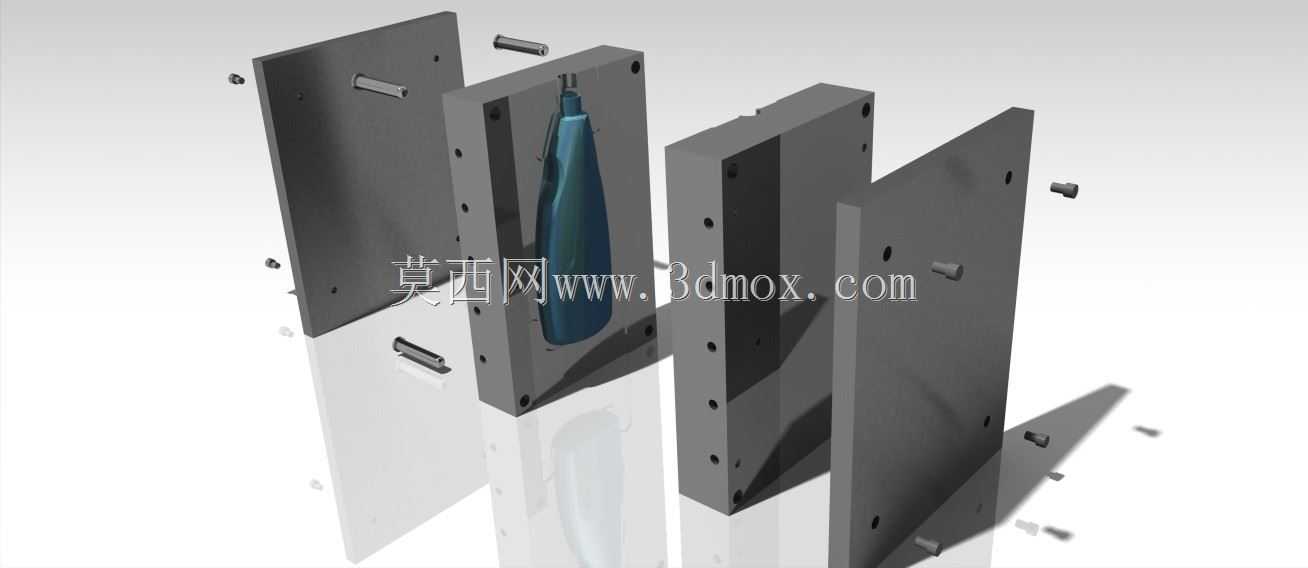

　　从结构设计逻辑来看，整套模具采用两板模开模结构，拆分出的四个核心模具体块分别对应定模底板、定模型腔板、动模型芯板、动模底板，分型面设置在瓶身最大轮廓处，避免开模时拉伤成型后的瓶胚表面。型腔部分直接加工出洗发水瓶的外轮廓曲面，曲面加工精度控制在0.02mm以内，保证成型后瓶身外表面无合模线错位、无凹痕瑕疵，满足日化包装的外观质量要求；型芯部分对应瓶胚的内孔结构，设计有独立的冷却水路，水路沿着型芯长轴方向螺旋排布，保证瓶胚内壁冷却均匀，避免出现内壁收缩不均导致的壁厚差问题。

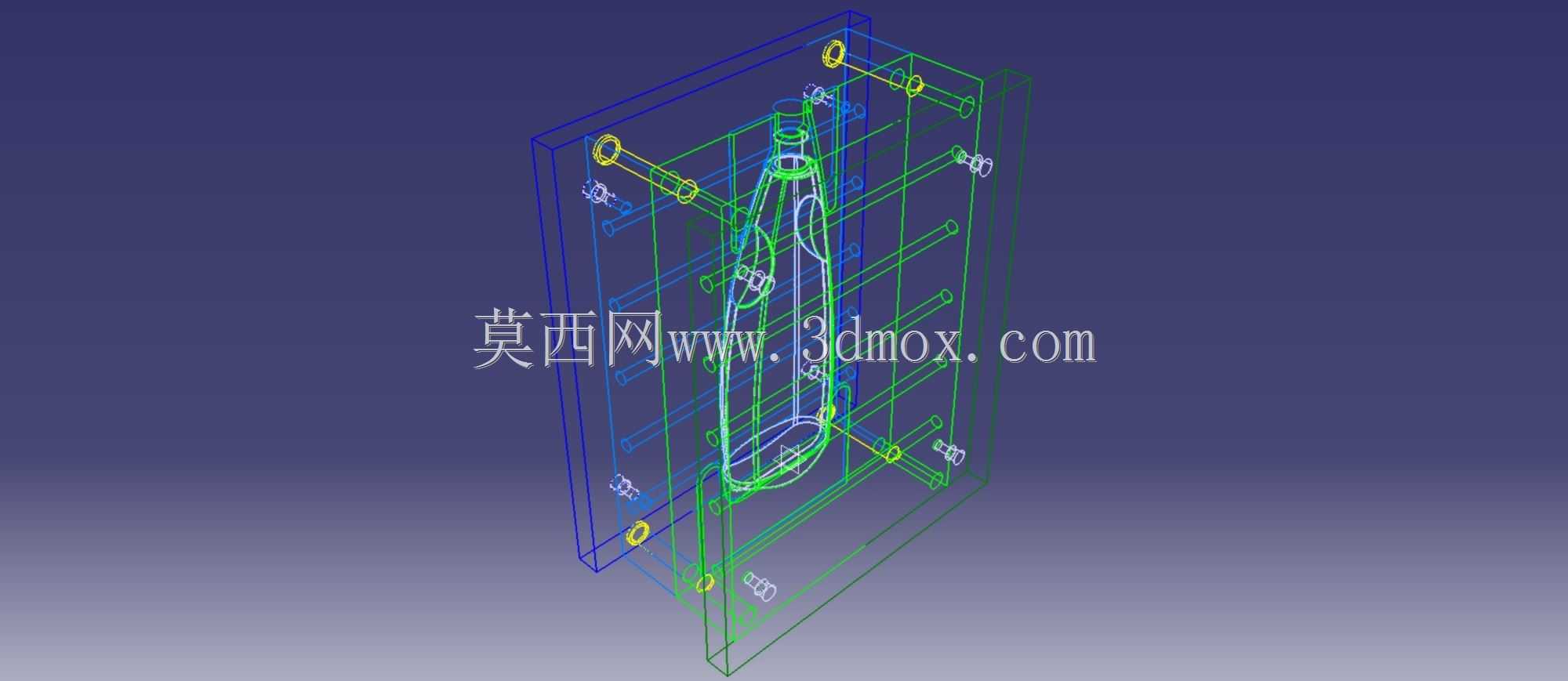

　　导柱导套组件分布在模架的四个角位，导柱直径选用行业通用的20mm规格，导套嵌入模架板内的深度达到导柱直径的1.5倍，保证开模合模过程中动定模的对位精度，避免长期生产后出现模架偏移导致的产品飞边问题。顶出结构采用推板顶出方式，顶出力均匀分布在瓶胚的底部端面，避免顶针顶出时在瓶胚表面留下顶针痕迹，适配后续吹塑工序的表面质量要求。冷却系统除了型芯内部的螺旋水路，型腔板内也设计了环形排布的冷却水道，水道距离型腔表面的距离保持在15mm，保证整个成型区域的温度差控制在5℃以内，缩短成型周期，提升量产效率。

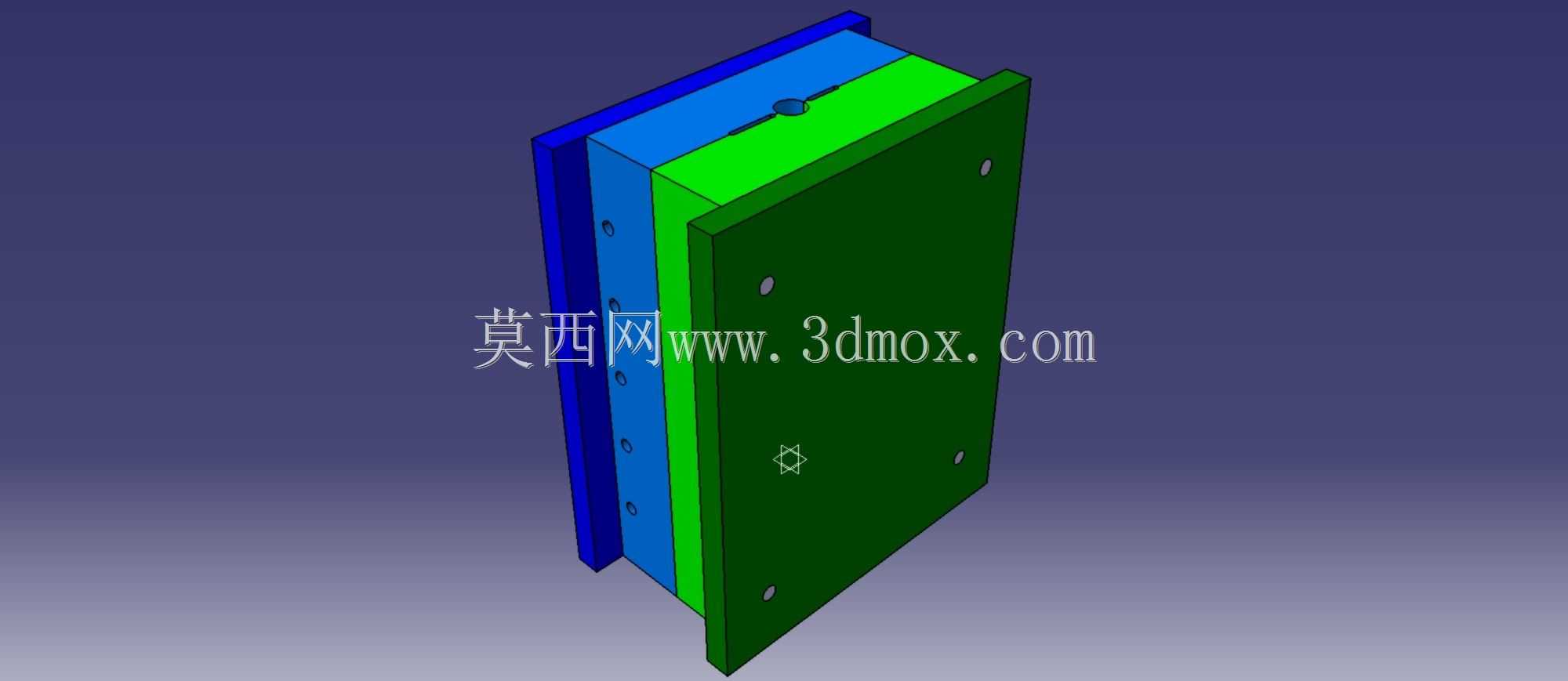

　　安装边界方面，整套模架的长宽尺寸适配200吨级卧式注塑机的拉杆间距，模架总厚度符合注塑机的最大最小模厚要求，定位圈直径采用标准的100mm规格，浇口套的球面半径匹配注塑机喷嘴的球面尺寸，避免射胶时出现溢料问题。流道设计采用冷流道结构，浇口设置在瓶胚底部中心位置，浇口痕迹小，后续吹塑工序后可直接被瓶底的支撑结构遮挡，不影响终端产品的外观。排气槽开设在分型面的瓶身轮廓周边，排气槽深度控制在0.02mm，既可以快速排出型腔内的空气，避免产品出现烧焦、缺胶问题，又不会出现飞边溢出的情况。

　　实际生产适配性上，这套模具的成型零件采用预硬钢材质，经过淬火处理后表面硬度达到HRC48-52，满足长期量产的耐磨要求，模具寿命可达到30万模次以上，适配日化行业大批量生产的需求。脱模斜度设置在1°，既保证开模时产品可以顺利脱离型腔，又不会导致瓶身出现明显的锥度影响外观。所有模板的连接螺丝均采用内六角螺丝，沉头孔深度符合标准要求，避免螺丝突出模板表面影响安装。模具的吊环孔设置在模架的两侧，方便生产过程中的模具吊装与拆装，适配车间的常规吊装设备。

　　从功能特性来看，这套模具成型的瓶胚壁厚均匀，偏差控制在0.1mm以内，后续吹塑成型时瓶身各部位的拉伸比一致，吹制出的洗发水瓶壁厚均匀，跌落测试时不会出现局部易破损的问题。模具的冷却水路接头采用标准的快插接头，适配车间常规的冷却水连接管路，安装时无需额外加工转换接头。顶出杆的位置适配注塑机的顶出杆孔位，无需额外加装顶出延长杆，安装调试便捷。日常维护时，只需定期对导柱导套加注润滑脂，清理分型面的残留塑料即可，维护成本低，适合日化包装企业的长期量产使用。
