户外预装式备用电源柜体结构设计

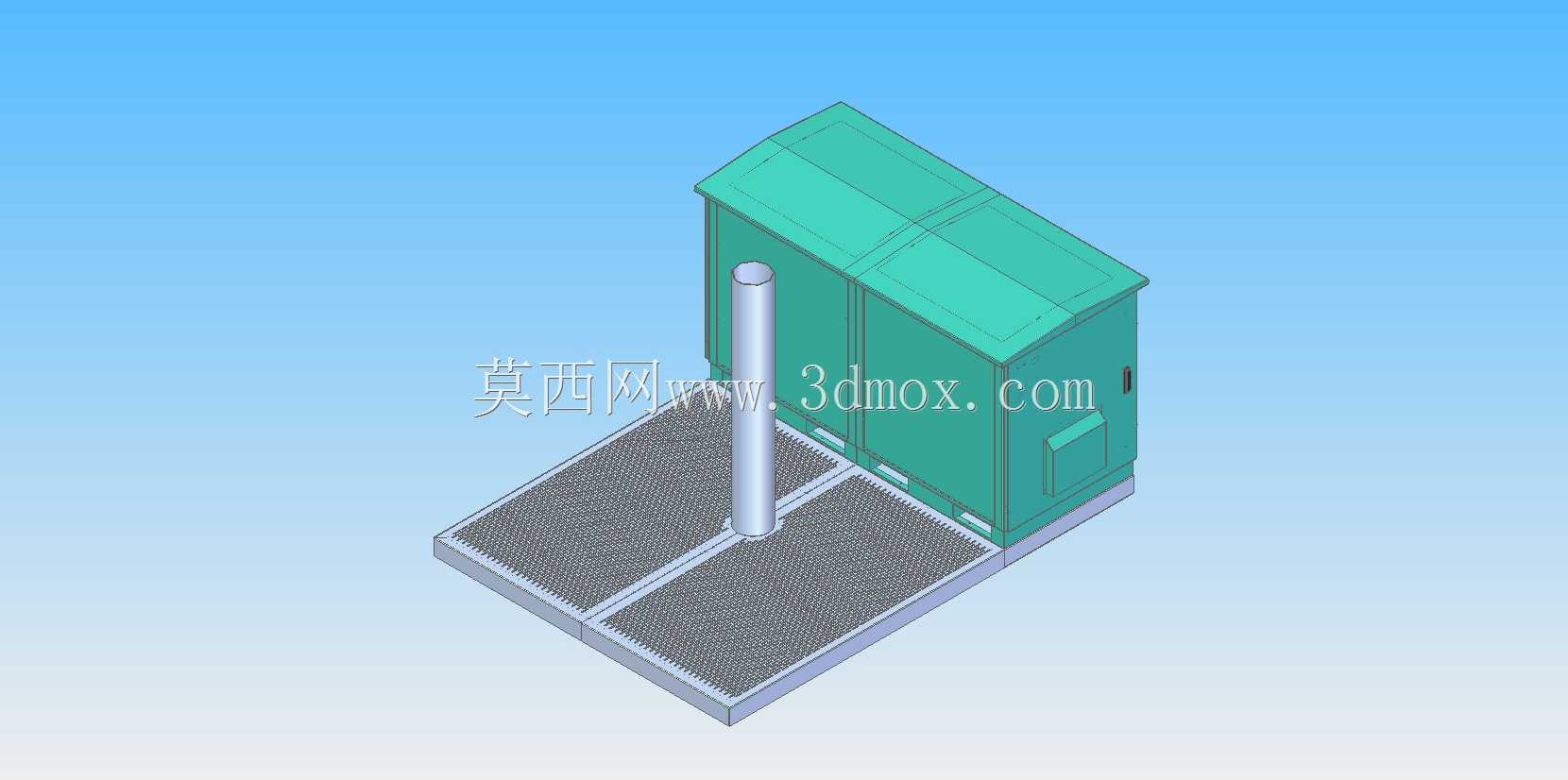

　　在市政供电中断的应急场景里，这类户外预装式备用电源柜是保障关键负荷持续供电的核心载体，常见于工业园区、商业综合体、数据中心、交通枢纽的室外供电节点，承担主网断电后的应急供电切换、备用电源承载与防护功能。从结构设计逻辑来看，该柜体采用双舱并列布局，整体为户外落地式安装形态，配套一体化预制安装基座，基座表面设置防滑格栅纹理，既可以承载柜体与内置电源设备的静载荷，也能在户外雨天快速排走表面积水，避免积水浸泡柜体底部造成锈蚀或绝缘隐患。柜体顶部采用双坡斜顶结构，倾斜角度经过排水校核，可快速引导雨水沿坡面滑落，不会在顶部形成积水区，适配南方多雨、北方积雪的不同户外气候场景。柜体侧面预留了检修门与操作窗口，

　　日常运维时无需完全拆解柜体即可完成常规巡检、开关操作与局部部件更换，检修门边缘设置密封胶条安装位，装配后可达到户外防护等级要求，阻挡粉尘、飞溅雨水进入柜体内部，保护内置的电源模块、切换开关与接线端子。基座旁预留的立式穿线桩，是专门为进出线电缆设计的导向防护结构，电缆从地下穿管引出后可沿桩体排布接入柜体，避免电缆直接暴露在地面被外力碾压、被鼠类啃咬，同时规整走线路径，减少现场安装时的线缆弯折应力。从安装边界来看，该柜体的基座尺寸需要匹配现场预制的混凝土基础，基础标高需要高于当地历史最大积水高度，柜体周边需要预留不小于800mm的运维操作空间，保障柜门可以完全开启、运维人员可以顺畅通行作业。设计过程中，柜体的板材厚度、

　　加强筋布局都经过承重校核，不仅要承载内置备用电源模块的重量，还要考虑户外强风环境下的抗风载能力，柜体边角做圆弧过渡处理，既减少应力集中点，也避免安装运维过程中尖锐边角造成人员磕碰。双舱的分隔结构可以将电源储能模块与配电切换模块分舱布置，减少模块之间的电磁干扰，同时在单个舱室出现异常时，避免故障快速蔓延到另一舱室，提升设备运行的安全性。柜体表面的涂装采用户外耐候型粉末涂层，可长期抵御紫外线照射、酸碱雾气腐蚀，延长户外使用的维护周期，减少后期重新涂装的运维成本。在实际选型应用中，这类柜体需要匹配备用电源的容量确定内置安装空间的尺寸，预留足够的走线与散热间隙，柜体内壁预留了标准化的安装孔位，可适配不同规格的导轨、端子排与电源模块安装，

　　无需现场二次打孔加工，缩短现场安装的施工周期。基座的格栅结构下方预留了通风间隙，可配合柜体的通风结构形成自然散热风道，在备用电源带载运行时，将设备产生的热量自然排出，避免柜内温度过高影响元器件使用寿命。穿线桩的顶部设置了防水帽结构，线缆穿入后可密封桩口，避免雨水顺着线缆流入柜体内部。整个柜体的结构设计完全围绕户外长期运行的可靠性、现场安装的便捷性、后期运维的可达性展开，没有冗余的装饰结构，所有外形结构都对应明确的功能需求，从安装基座到柜体本体再到顶部结构、穿线附件，形成了完整的户外备用电源承载防护体系，可直接用于同类型户外备用供电节点的结构参考，也可根据具体项目的电源容量、安装场地条件调整局部尺寸，适配不同的项目需求。
