壁挂式不锈钢卷纸收纳架钣金结构设计

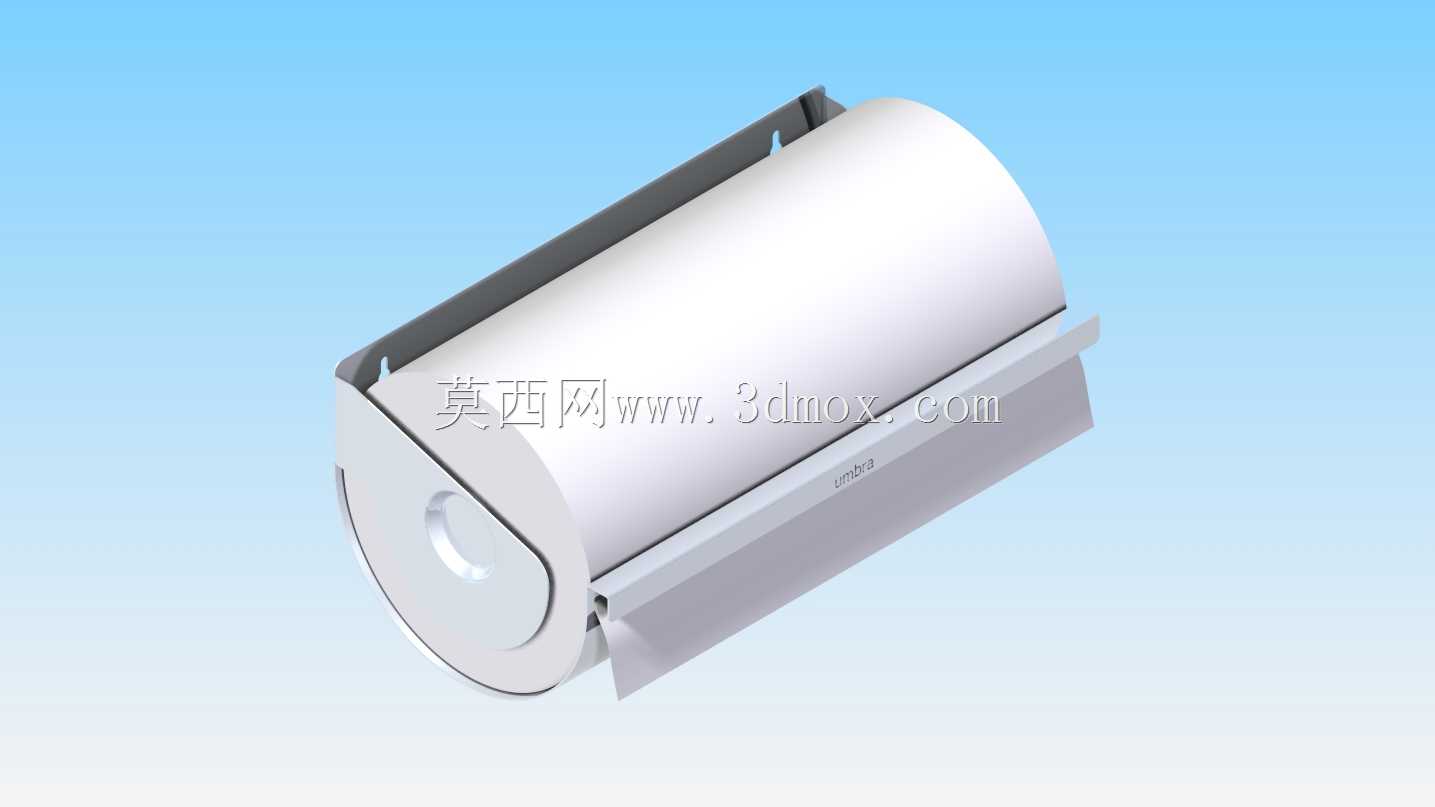

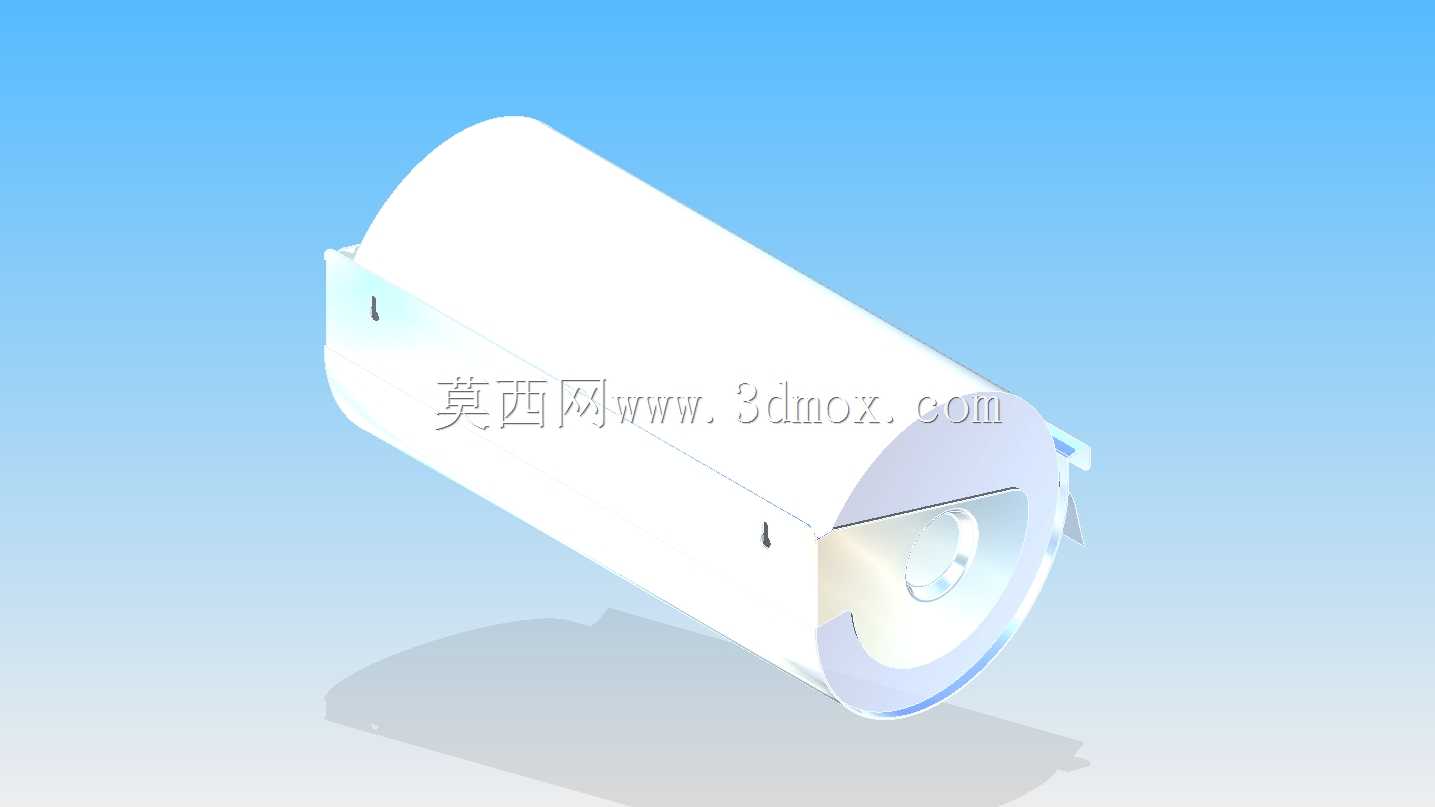

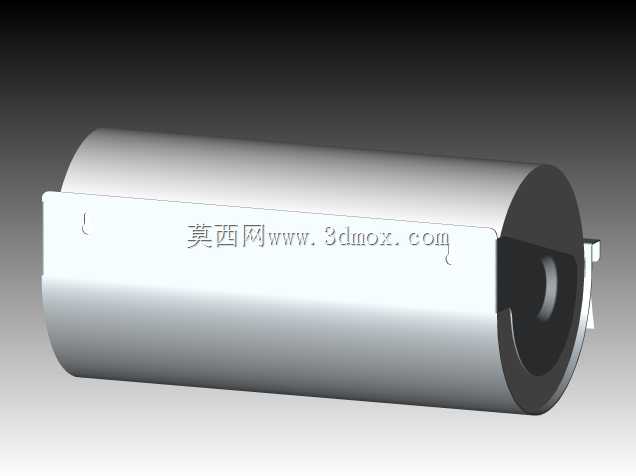

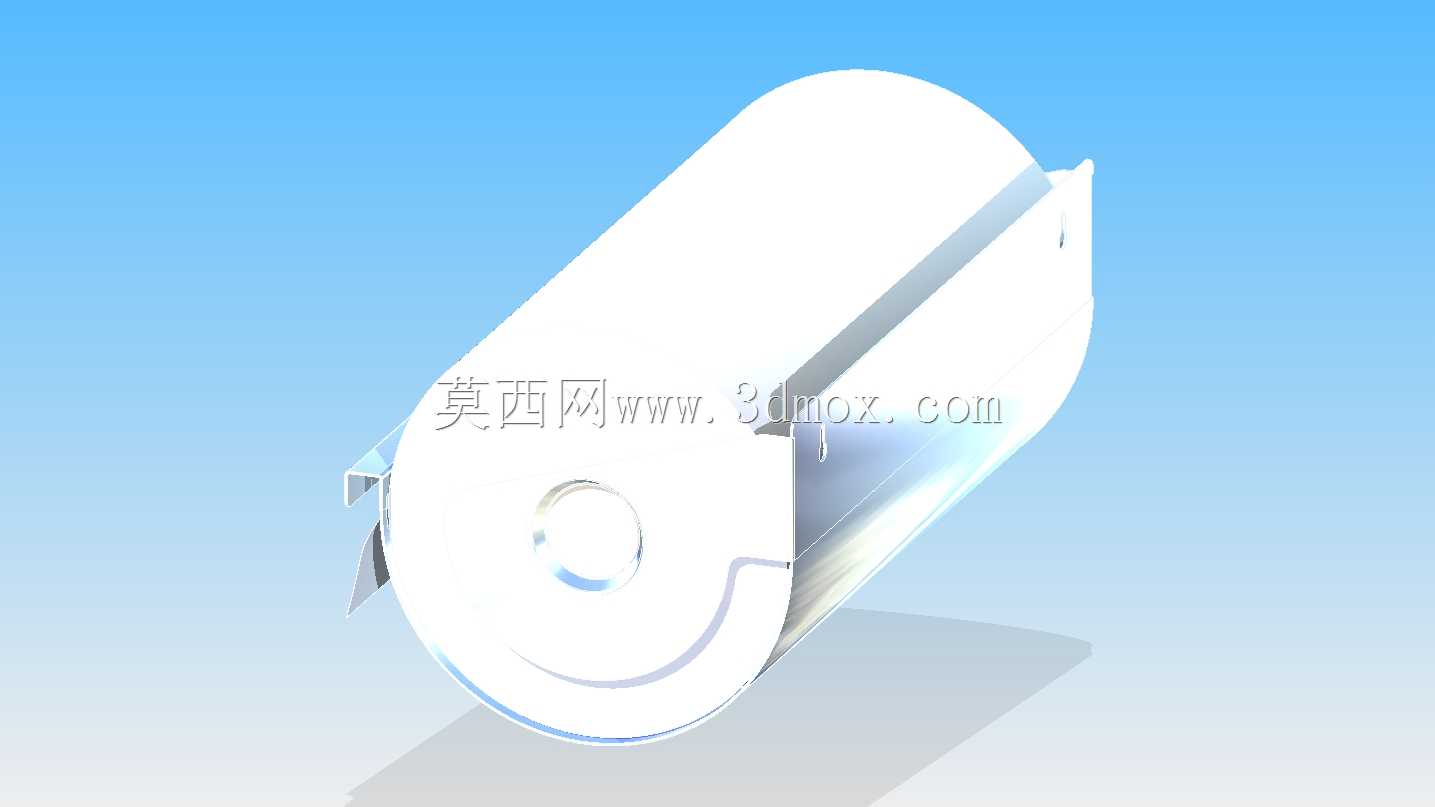

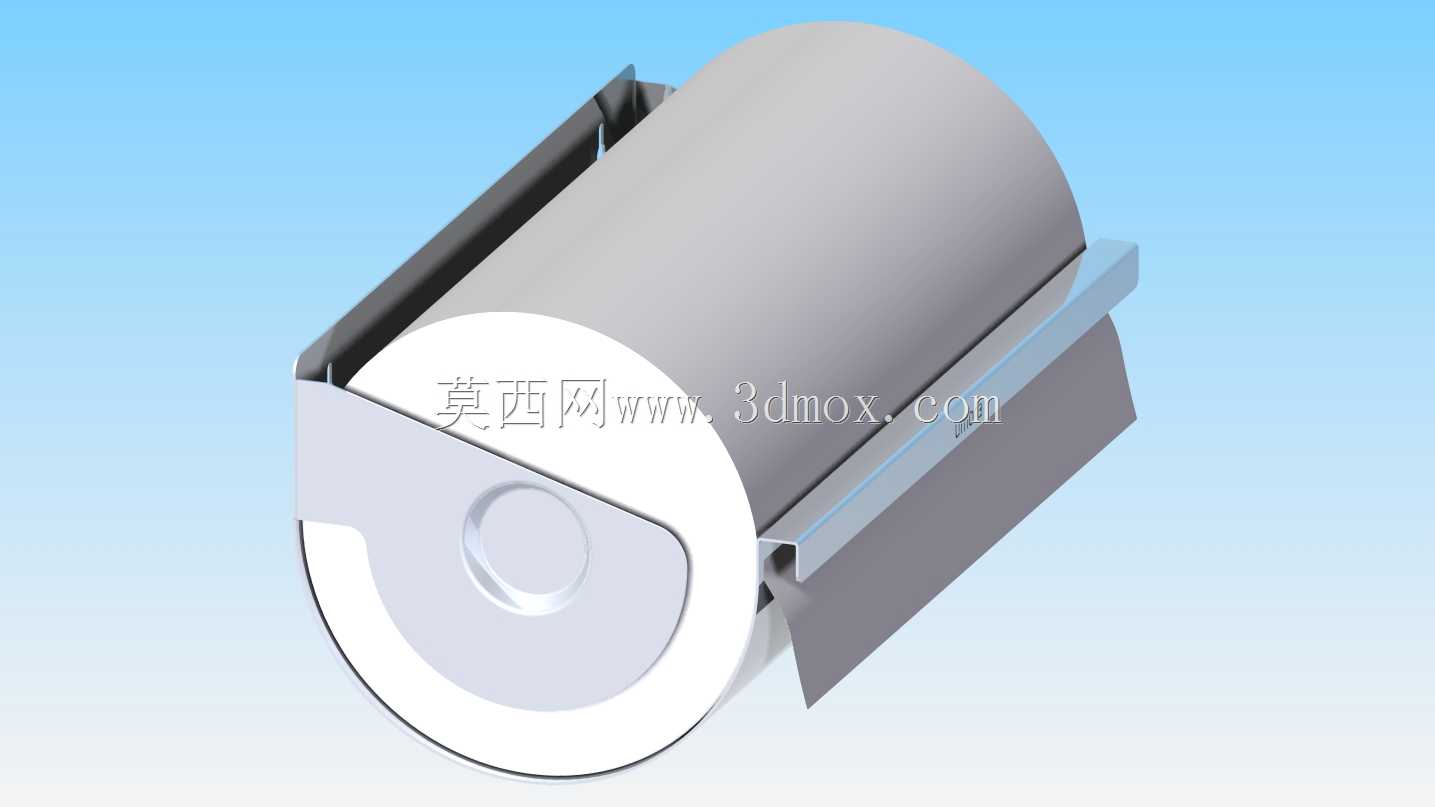

　　这款壁挂式卷纸收纳构件，是针对公共卫浴、商用卫生间、小型餐饮后厨等场景开发的钣金类五金件，核心解决传统塑料卷纸架易老化脆裂、金属焊接架易留卫生死角的实际使用痛点。从结构设计逻辑来看，整体采用一体化钣金弯折成型思路，主体为适配标准商用大卷纸的半包裹弧形腔体，腔体曲率完全匹配常规100-120mm直径的商用卷纸外轮廓，既能够对卷纸形成侧向防护，避免日常清洁时的水渍、飞溅污渍直接沾附纸卷，又不会完全封闭腔体造成卷纸受潮闷捂，弧形侧壁的开口角度经过反复调整，预留的抽纸间隙刚好能让单张纸巾顺畅抽出，不会出现带纸、卡纸的情况。构件的安装端做了贴合墙面的平直折边，折边上预留两个沉头安装孔，孔位间距符合常规卫浴五金的通用安装尺寸，

　　安装时可以直接匹配墙面预埋的膨胀螺栓点位，不需要额外重新打孔定位，沉头孔的深度刚好能让十字沉头螺丝完全没入板面，安装完成后螺丝端面与钣金面齐平，不会突出刮蹭过往人员，也不会在螺丝位置积留水渍污垢。整个构件没有额外的活动转轴、卡扣等易损部件，也没有任何焊接接缝，所有连接位置都是通过钣金弯折的咬合结构成型，避免了焊接位置打磨不彻底造成的毛刺、焊瘤，也从根源上消除了焊缝位置长期接触潮湿空气发生锈蚀的风险。材料选用0.035英寸厚度的430系列不锈钢，这个厚度的板材兼顾了结构刚性和加工成型性，日常使用中即便受到外力碰撞也不会发生永久形变，同时430不锈钢的耐锈蚀性能完全适配卫浴空间高湿度、多清洁药剂的使用环境，

　　后期维护既可以做镜面抛光处理适配高端商用空间的装修风格，也可以做拉丝刷洗处理适配工业风、简约风的公共区域装修需求，表面处理后的板材不容易残留指纹和水渍，日常清洁只需要用湿抹布擦拭即可。在抽纸端的结构设计上，出纸口位置做了向内的微卷边处理，卷边半径控制在2mm，既能够保证出纸时的顺滑度，不会因为钣金锐边切割纸巾造成纸屑掉落，也不会因为卷边过大造成纸巾卡滞。腔体的两侧挡边做了15mm的内折限位，这个尺寸刚好能够挡住卷纸的端面，避免抽纸过程中卷纸发生轴向窜动脱出，同时挡边与卷纸端面预留1mm的活动间隙，不会因为卷纸的尺寸公差造成转动卡滞。从安装边界来看，整个构件突出墙面的距离控制在130mm以内，不会占用过多的通行空间，

　　安装高度可以根据使用场景调整，公共区域一般安装在距离地面1200mm的位置，适配成年人站立抽纸的舒适高度，无障碍区域可以调整到800mm高度适配轮椅使用者的操作需求。不同于市面上常见的带弹簧转轴的卷纸架，这款无活动部件的设计大幅降低了后期维护成本，不需要定期更换弹簧、转轴等易损件，也不会出现转轴锈蚀导致卷纸无法转动的问题，一体化的钣金结构在批量生产时可以通过连续冲压弯折工艺成型，生产效率高，单件成本可控，同时结构一致性好，不会出现焊接件的尺寸偏差问题。在细节处理上，所有钣金的外露边缘都做了去毛刺倒钝处理，没有任何尖锐边角，避免安装和使用过程中划伤操作人员或者使用者，腔体内部的弯折位置做了圆弧过渡，没有清洁死角，日常保洁时可以直接用抹布擦拭整个腔体内部，不会藏污纳垢。这款构件除了在卫浴场景使用外，也可以适配厨房、实验室工作台等需要壁挂放置卷纸的场景，只需要根据使用场景调整安装高度即可，结构本身没有专用场景的限制，不锈钢材质也能够耐受厨房的油烟、实验室的弱腐蚀试剂飞溅，适用范围覆盖大多数需要壁挂收纳卷纸的室内场景。
