小托盘环形柔性输送线结构设计

　　这套输送结构主要面向轻工制造、电子装配、食品包装等行业的小尺寸工件托盘转运场景，适配车间内工序间的连续化物料流转需求，可衔接上下料工位、加工工位、检测工位、包装工位等多个作业节点，替代传统人工逐工位搬运的作业模式，降低产线物流的人力投入，同时减少人工搬运过程中出现的工件磕碰、托盘错位、流转节拍不稳定等问题。

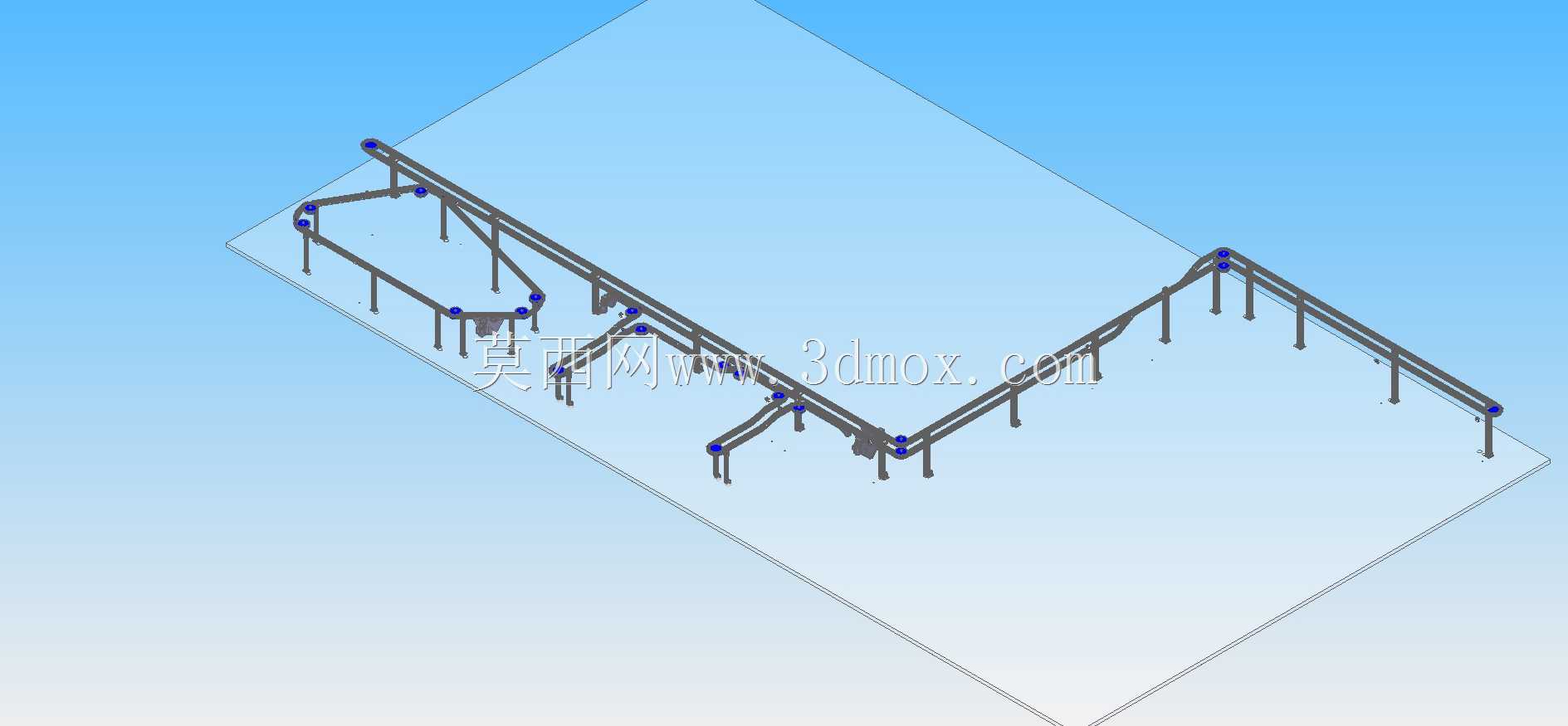

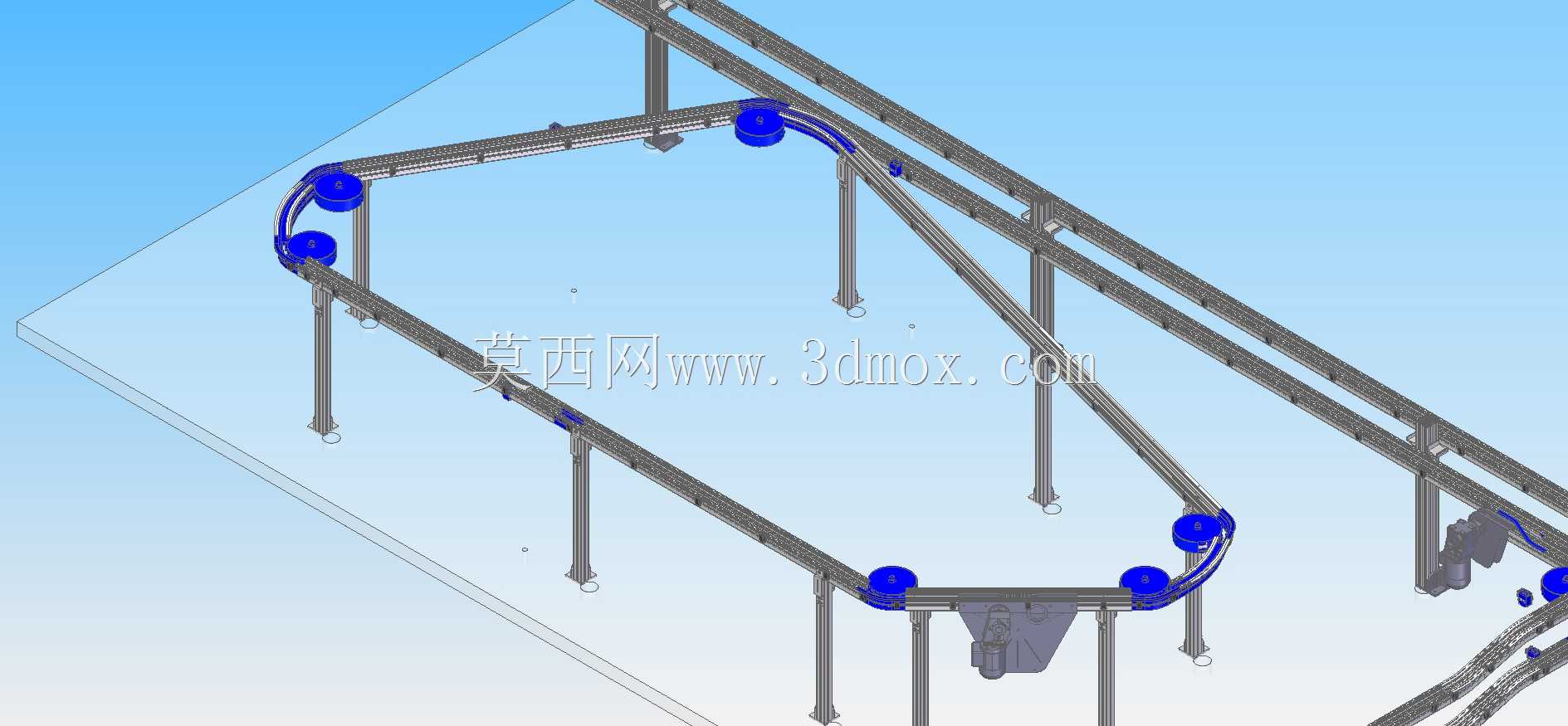

　　从实际使用逻辑来看，该设备的核心用途是承载带工件的小型托盘，沿着预设的闭合轨道完成循环输送，可根据产线布局需求设置多个停靠点位，配合止停机构、顶升移栽机构即可实现托盘在不同工位的精准停留与转线，适配单条产线的多工序循环作业，也可通过分支轨道对接多条并行产线，实现物料在不同产线间的自动分流。整套结构采用模块化的设计思路，直线段轨道与弯段轨道为独立单元，可根据车间实际可用空间灵活拼接组合，既可以搭建矩形闭合回路，也可根据场地限制调整为带分支的异形回路，轨道的支撑立柱采用可调节高度的结构设计，可适配不同高度的作业平台对接需求，安装时无需对车间地面做大规模预处理，仅需通过膨胀螺栓固定立柱底座即可完成主体结构固定，安装边界可根据产线布局灵活调整，单段直线轨道的标准长度可根据需求裁切，弯段的转弯半径经过优化，可保证托盘在转弯过程中无卡滞、无明显速度波动，运行过程中托盘的偏移量控制在合理范围内，避免工件从托盘滑落。

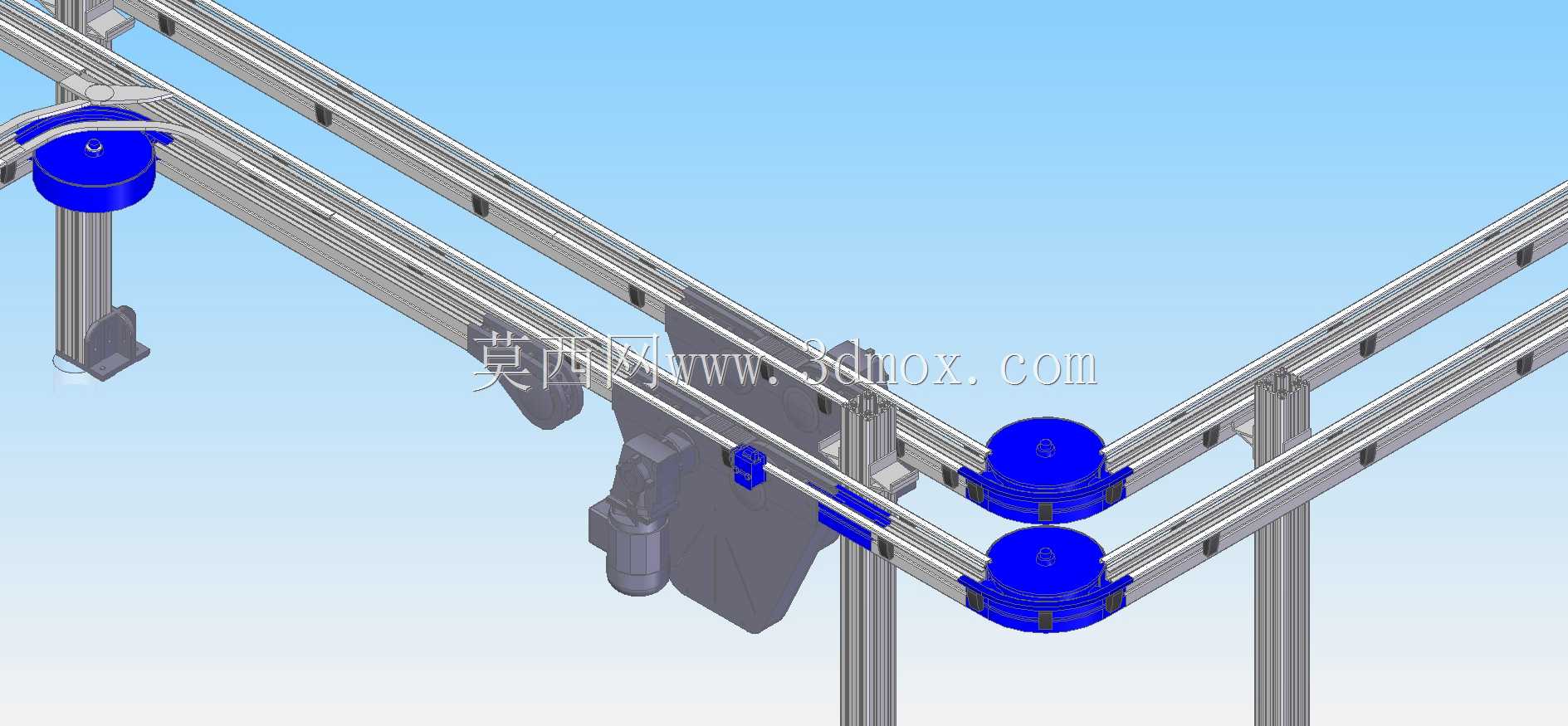

　　结构细节上，轨道采用铝合金型材作为主体框架，兼顾结构强度与轻量化需求，型材表面做阳极氧化处理，可适应车间内多粉尘、少量切削液飞溅的使用环境，长期使用不易出现锈蚀、磨损超差的问题。驱动单元布置在轨道的弯段位置，采用摩擦轮驱动的方式，与托盘底部的接触件配合实现动力传递，相比传统的皮带输送、链板输送结构，这种驱动方式的噪音更低，维护时仅需更换磨损的摩擦轮即可，无需整体拆解输送线。托盘的承载面可根据实际输送的工件尺寸做定制化调整，标准状态下适配尺寸在300mm以内的小型工装托盘，单点位承载重量可满足多数轻工小件的输送需求，运行速度可根据产线节拍做无级调整，最慢可适配慢节奏的人工装配工位，最快可匹配高速自动化设备的上下料节拍。

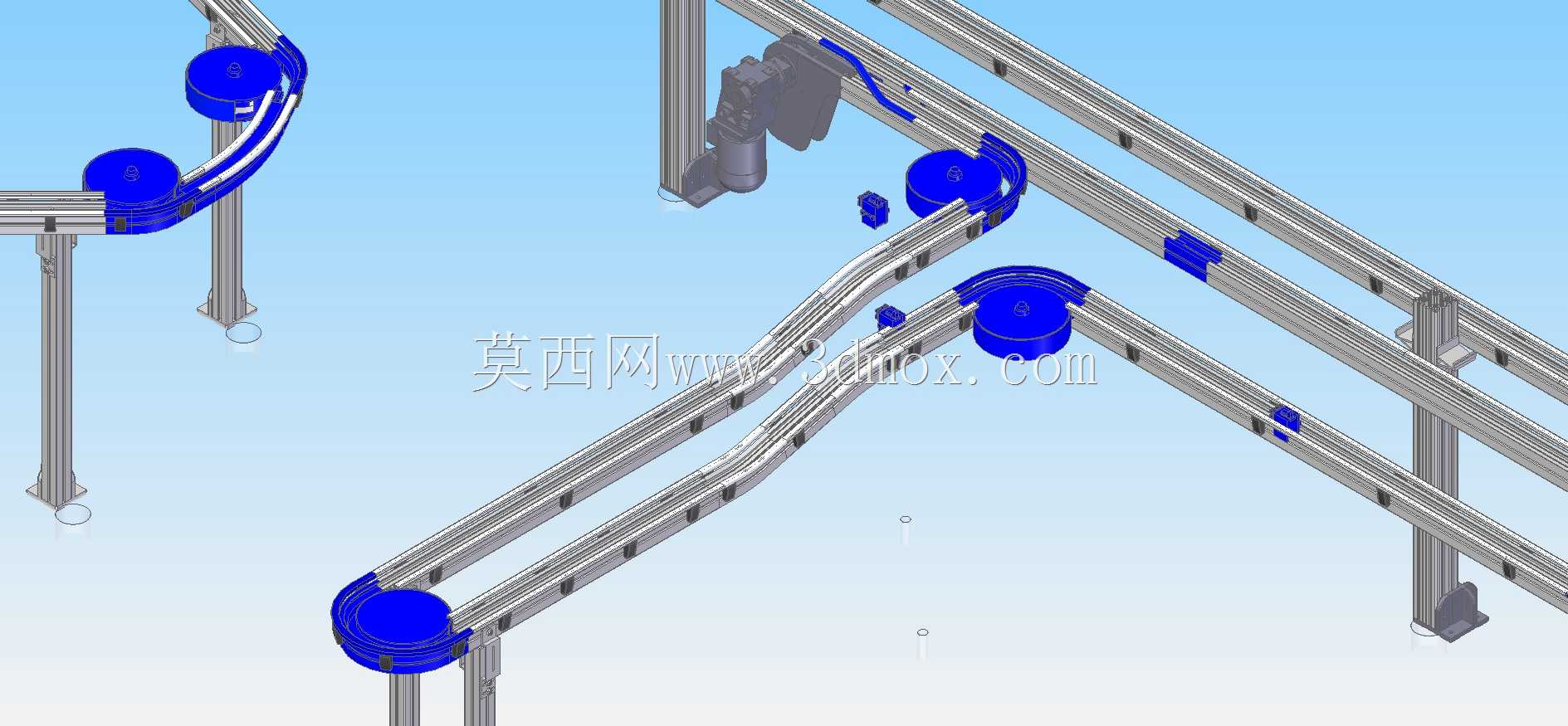

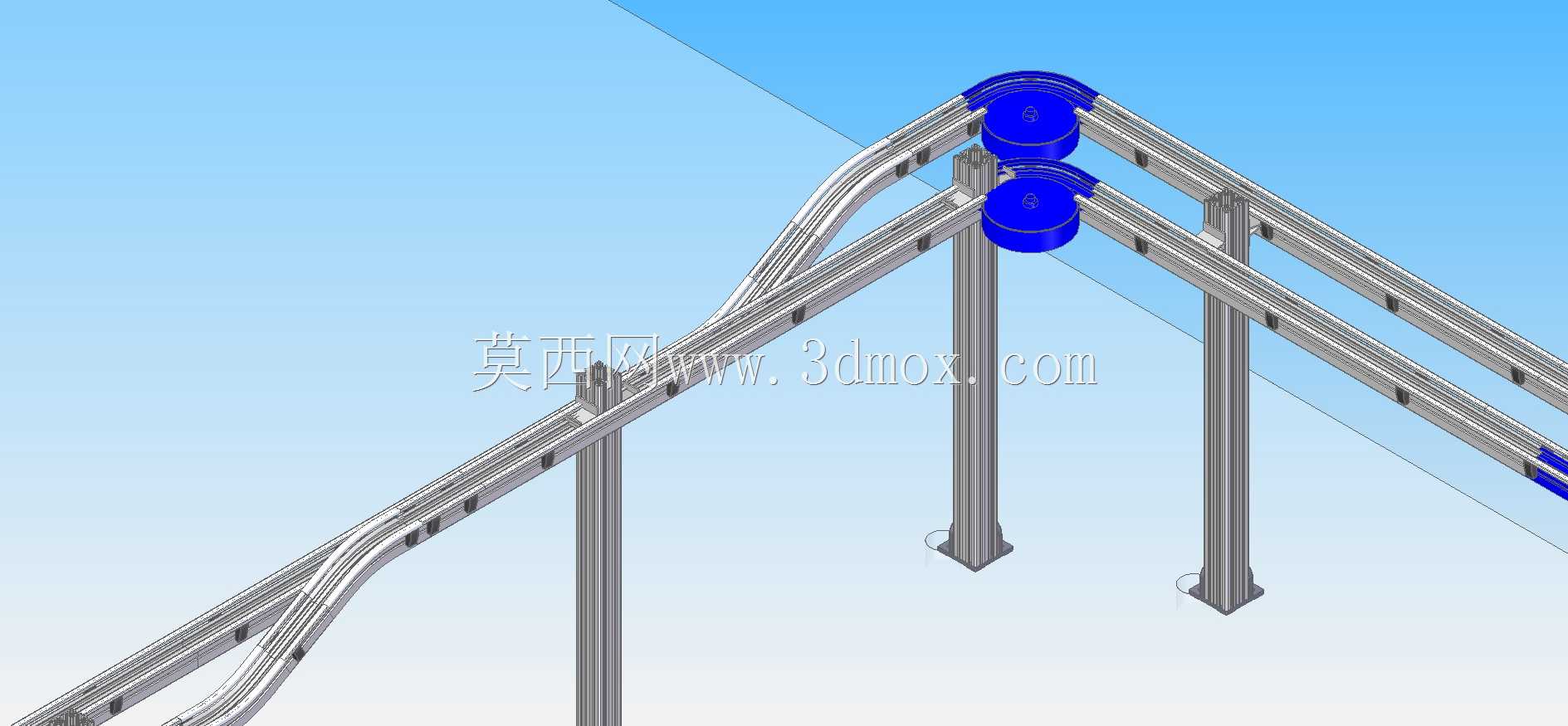

　　设计过程中重点考虑了运行的平稳性，轨道的拼接位置做了高精度的对位处理，拼接处的高度差、缝隙宽度控制在极小范围内，避免托盘经过拼接位置时出现卡顿、跳动。支撑立柱的布置间距经过力学核算，在轨道满载托盘的状态下，轨道的挠度变形量不会影响托盘的正常运行，无需额外增加中间支撑即可满足长距离直线段的使用需求。转弯位置的导向轮组采用弹性压紧结构，可自动补偿摩擦轮的磨损量，保证长期运行过程中驱动力的稳定传递，不会出现打滑、丢转的问题。整套结构的走线槽集成在轨道型材的内部，驱动线缆、传感器线缆可全部隐藏在型材槽内，避免线缆外露造成的积尘、剐蹭问题，整体外观整洁，也方便后期的线路维护与点位改造。

　　在实际产线适配中，该输送结构可直接配套光电传感器、RFID读取装置，实现托盘的身份识别与位置追踪，配合产线的MES系统即可实现物料流转的全流程追溯，无需额外加装复杂的检测支架，轨道型材上预留的T型槽可直接固定各类传感器、止挡机构、移栽机构的安装座，改造时无需对轨道主体做打孔、焊接等二次加工，可快速完成产线的工位调整与功能扩展。对于需要实现托盘上下层回流的产线，也可通过叠加双层轨道的方式，配合端部的提升机构实现托盘的空板回流，进一步压缩产线的占用空间，提升车间的面积利用率。
