立式落地式通信网络机柜结构设计

　　日常做弱电工程、数据中心配套、厂区通信布线的工程师都清楚，机柜选型从来不是选个铁壳子那么简单，要兼顾布线空间、散热余量、安装兼容性、现场运维便利性，甚至还要考虑后期扩容的冗余设计。这款立式网络柜的结构设计，完全围绕机房、弱电间、厂区通信节点的实际使用场景打磨，没有多余的花哨结构，每一处造型都对应实际使用需求。

　　先从安装边界说起，这类落地式网络柜的常规安装场景，要么是数据中心的冷/热通道列间排布，要么是楼宇弱电间的靠墙或独立安装，要么是生产车间的通信节点布设，所以外形尺寸的设计首先要匹配19英寸标准安装立柱的通用规范，内部安装空间的U位预留要覆盖常规交换机、路由器、光纤配线架、理线架、PDU电源模块的安装需求，柜体深度要预留出前后线缆的弯折半径，避免光纤弯折过大导致光衰超标，也要给网线、电源线的走线留出足够的理线空间，不会出现柜门关闭时挤压线缆的问题。柜体底部预留了标准的进出线孔位，既支持下走线的机房布线方式，也可以通过加装顶部走线架适配上线布线的场景，安装地脚的设计既可以直接落地固定，也能选配脚轮满足短距离移位的需求，适配不同现场的安装条件。

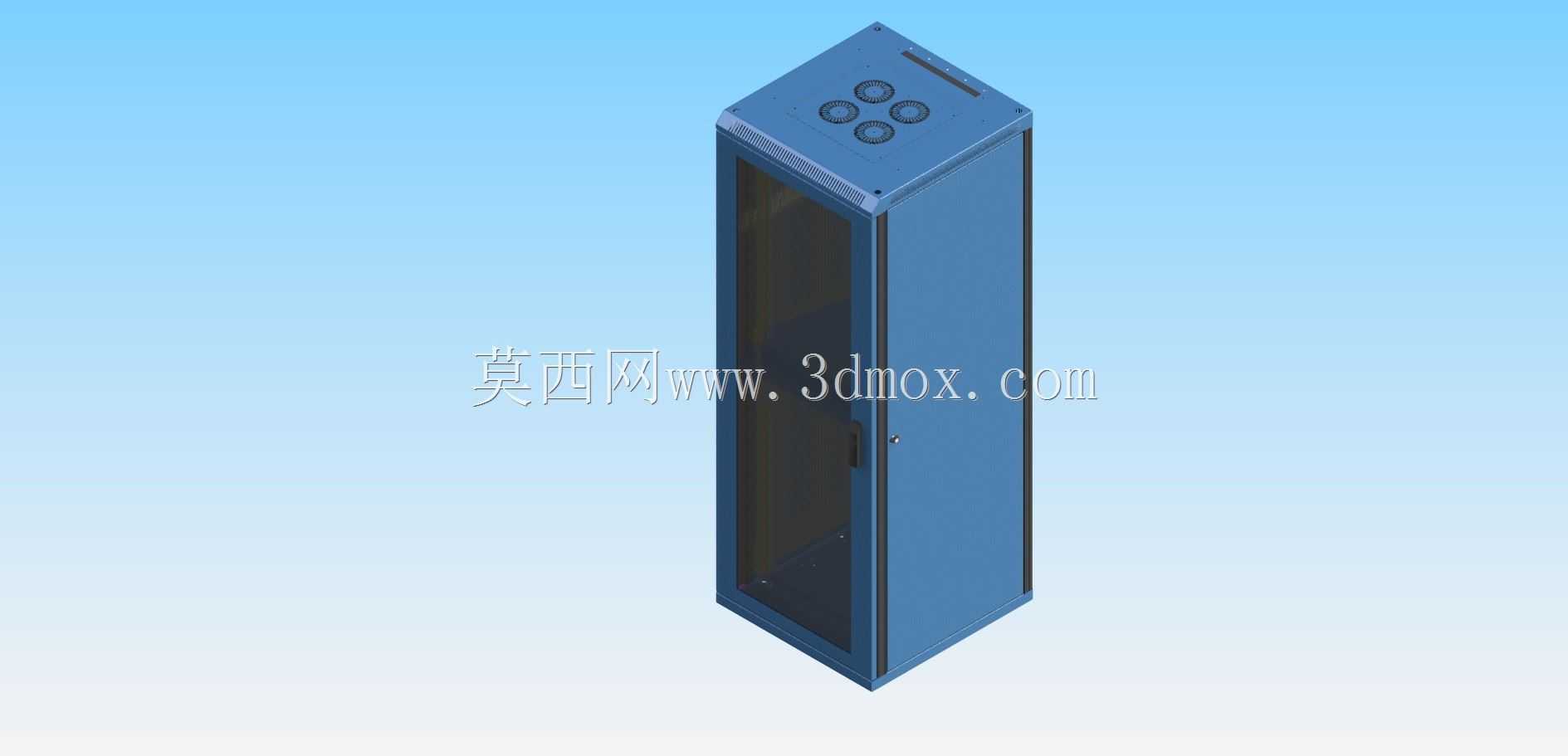

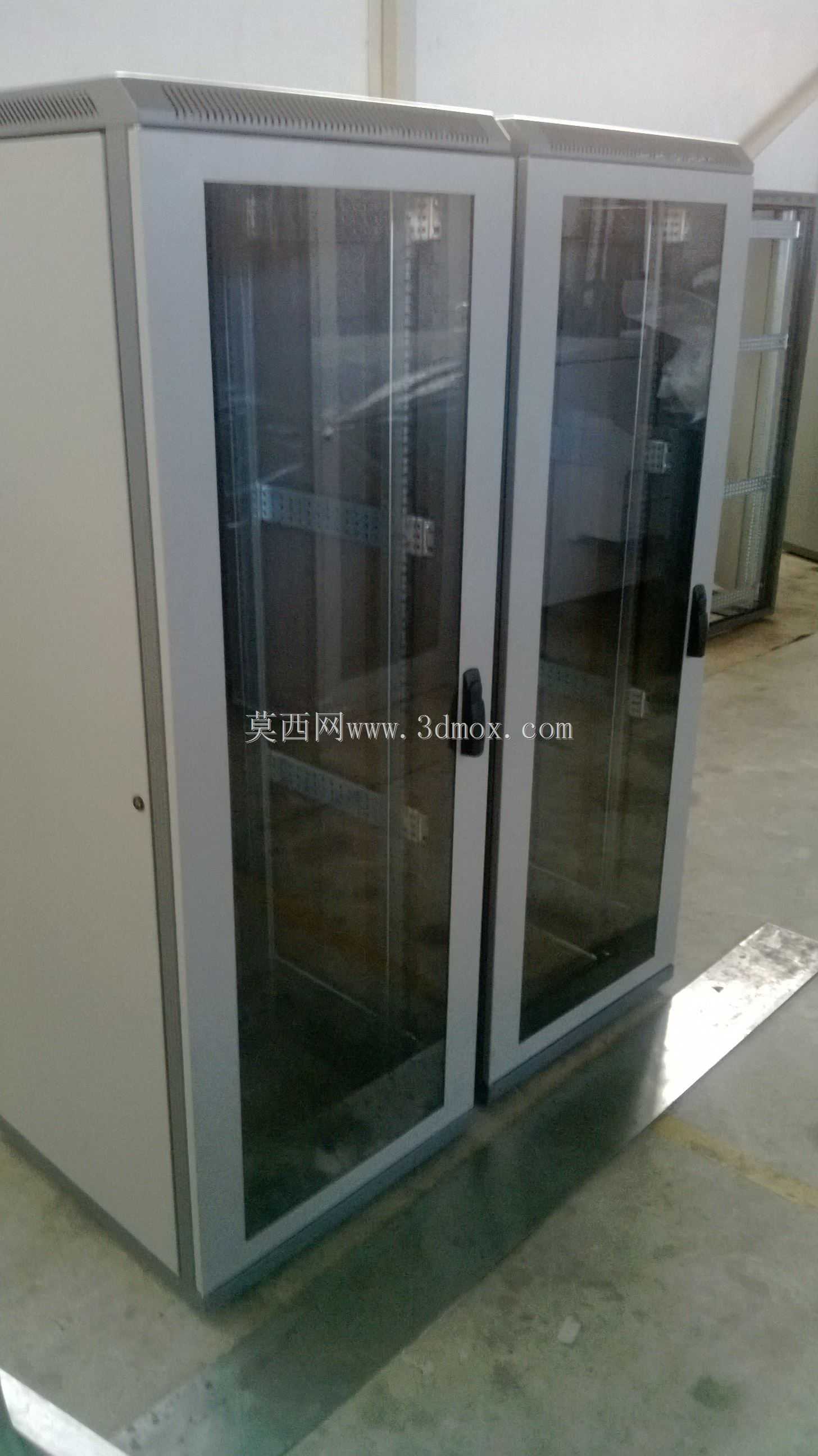

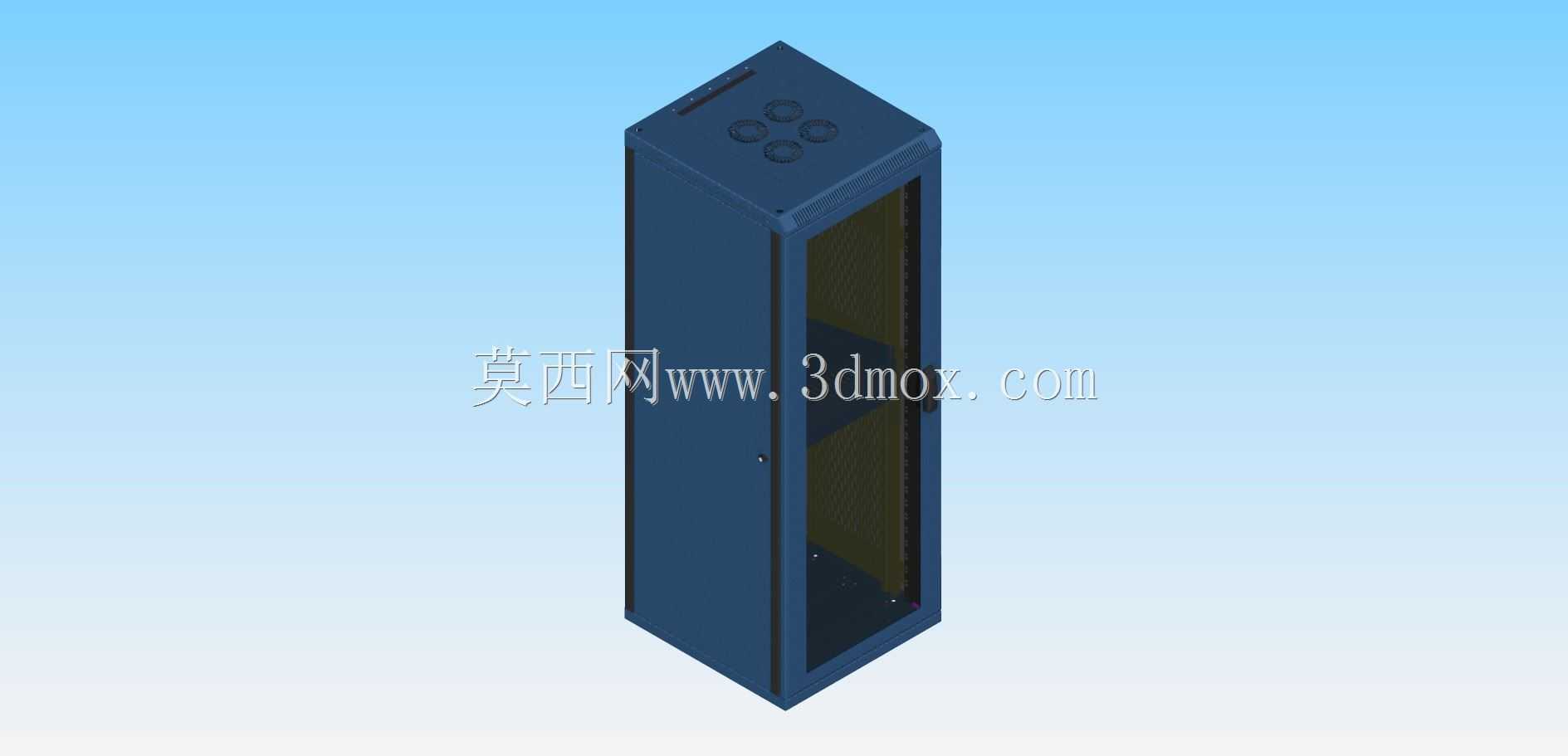

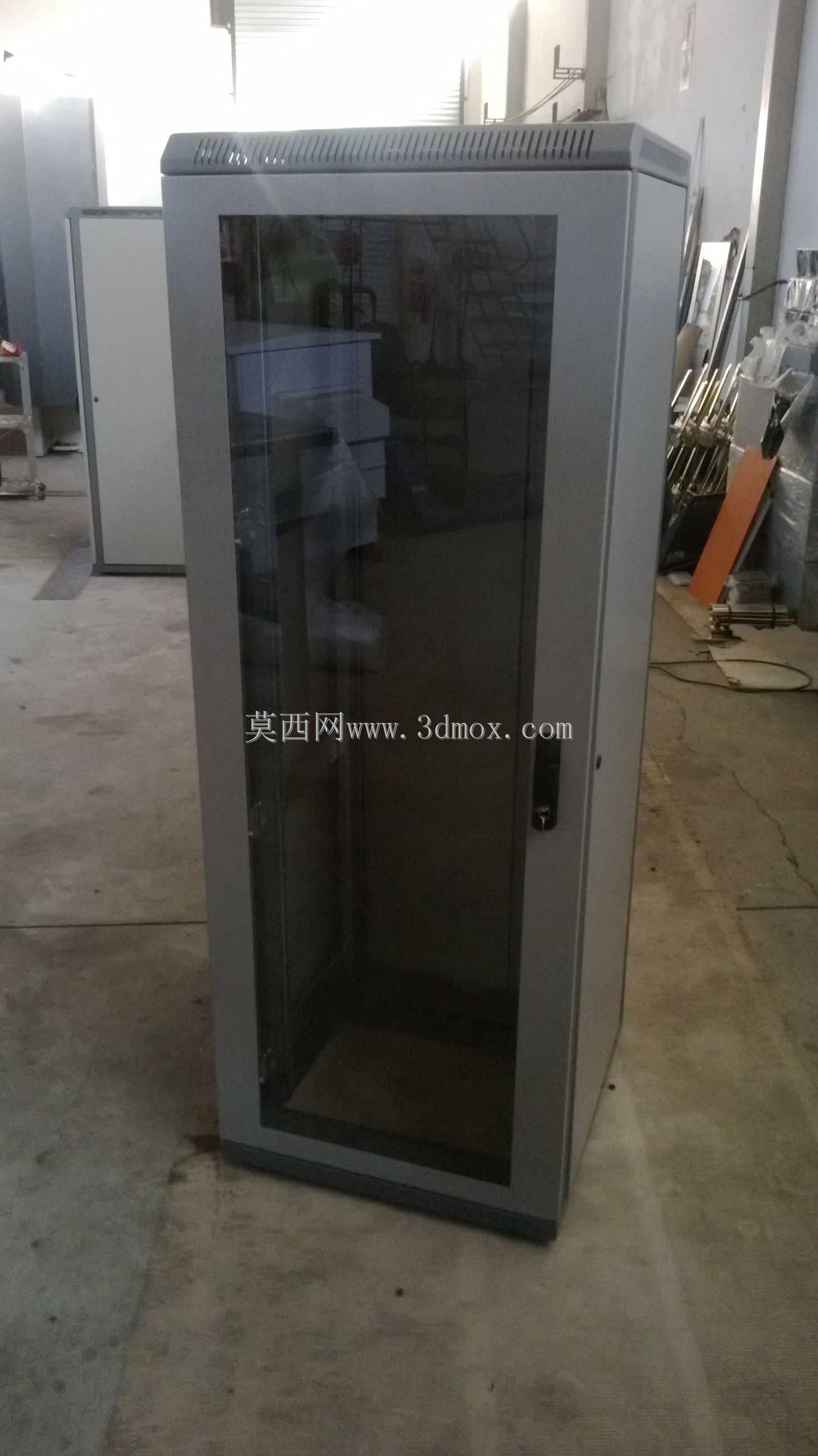

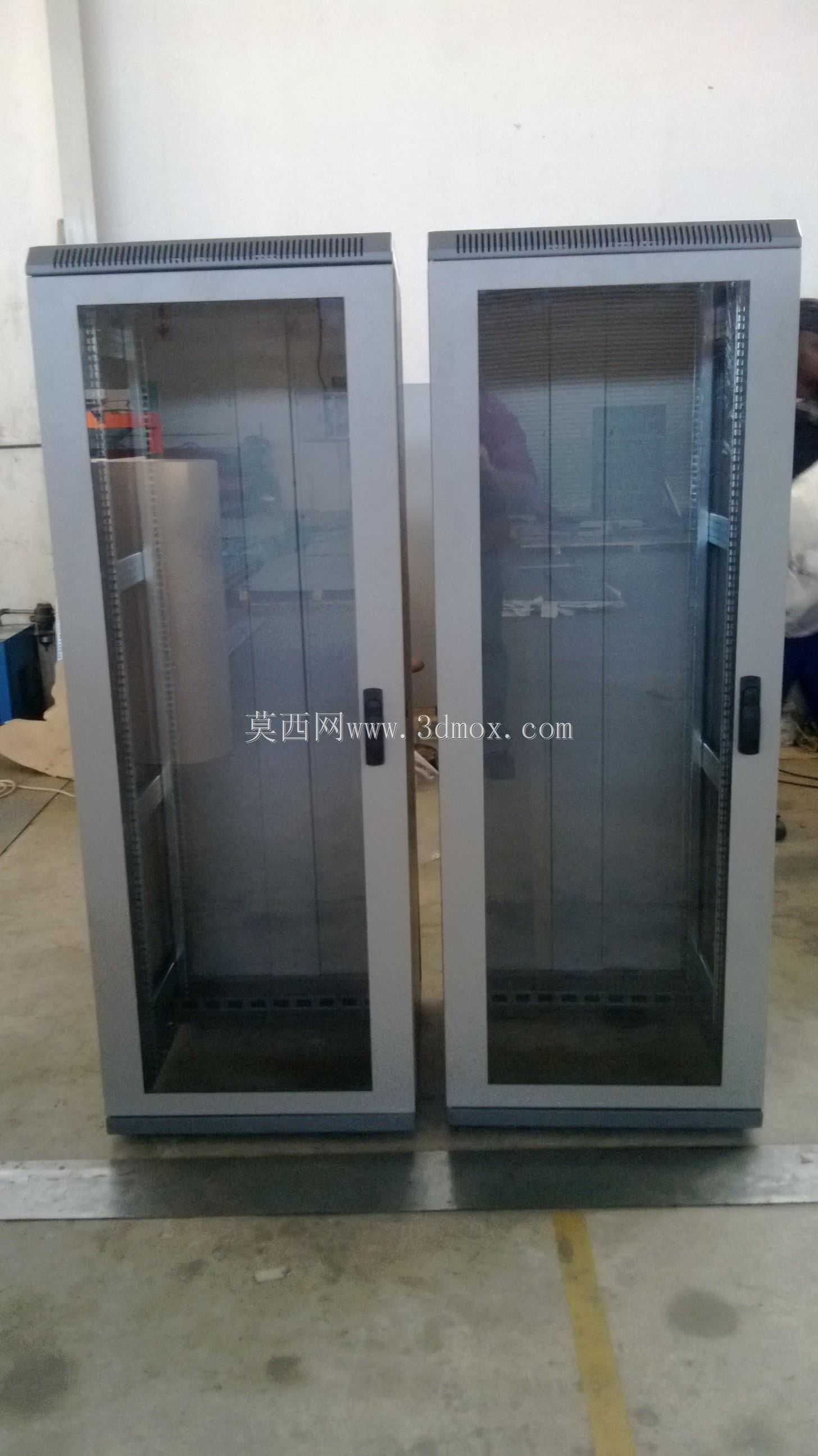

　　从功能特性来看，这款柜体采用前玻璃门的设计，一方面运维人员不用开门就能直观看到内部设备的运行指示灯状态，日常巡检不用反复开关柜门，减少对设备运行的干扰，另一方面玻璃门的密封性能更好，能减少灰尘进入柜体内部，降低设备积灰导致的散热不良、接触不良故障概率。柜体侧面采用可拆卸的侧板设计，当多台机柜并排安装时，可以拆下相邻侧板实现柜间走线，不用在柜体上额外开孔，也方便后期并柜扩容时的线缆布设。顶部预留的四个圆形开孔，是专门为顶部安装散热风扇设计的，当柜内设备功耗较高、自然散热无法满足温度要求时，可以直接加装轴流风扇实现强制排风，形成下进风上出风的散热风道，有效降低柜内运行温度，延长网络设备的使用寿命。柜门的锁具采用标准的机柜锁，既可以实现通用钥匙的运维管理，也能更换为智能锁满足高安全等级场景的权限管控需求，防止非授权人员触碰网络设备。

　　设计思路上，这款柜体没有追求过度的轻量化，框架采用折弯焊接的整体结构，承重能力完全满足多台机架式交换机、服务器设备的堆叠安装需求，不会因为长期承重出现框架变形的问题。安装立柱采用可前后调节的设计，能根据不同深度的设备调整安装位置，既可以安装深度较浅的配线架、交换机，也能兼容深度更大的机架式服务器、UPS电源模块，适配不同项目的设备选型需求。柜体的边角做了圆弧过渡处理，避免现场安装、运维过程中尖锐边角划伤施工人员，也能减少搬运过程中磕碰导致的漆面脱落、柜体变形问题。内部预留了理线架、接地排的安装位置，进场施工时不用额外打孔固定，直接利用预留的安装孔位就能完成接地、理线配件的安装，大幅缩短现场施工的周期。

　　实际应用中，这类网络柜的覆盖场景非常广，中小企事业单位的中心机房可以用它来归集核心交换机、路由器、存储设备，楼宇的楼层弱电间可以用它安装楼层交换机、光纤熔接盒、监控汇聚设备，生产厂区可以用它布设工业交换机、PLC通信模块、监控传输设备，甚至校园、园区的室外通信节点，只要配套防雨外罩就能使用。不同于普通的铁皮柜，这款网络柜的结构设计完全遵循通信设备安装的通用规范，所有安装孔位、尺寸边界都和行业通用配件兼容，不管是采购第三方的理线配件、散热配件、配电模块，都能直接安装不用二次改造，能大幅降低项目的配套采购成本和施工难度。

　　很多刚入行的结构设计师做机柜设计时，容易只关注外形的美观，忽略实际运维的细节，比如柜门的开合角度，这款柜体的柜门铰链设计支持180度开合，运维人员更换设备、整理线缆时可以把柜门完全打开，不会因为柜门遮挡影响操作；比如柜内的接地连续性，框架、门板、立柱之间都预留了接地连接点，能保证整个柜体的等电位连接，避免静电放电损坏内部的网络设备；比如进出线孔的防护，预留的孔位都配套了橡胶护圈，穿线时不会划伤线缆的绝缘层，也能阻挡老鼠、小虫进入柜体内部造成设备短路。这些细节设计没有什么高精尖的技术，都是从无数现场项目的运维反馈里打磨出来的，能实实在在减少后期使用中的故障概率，降低运维的工作量。
