水系统控制用弹簧式安全阀三维结构

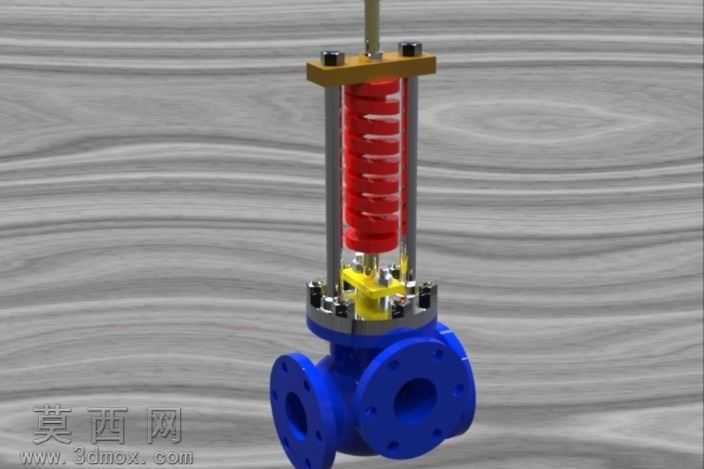

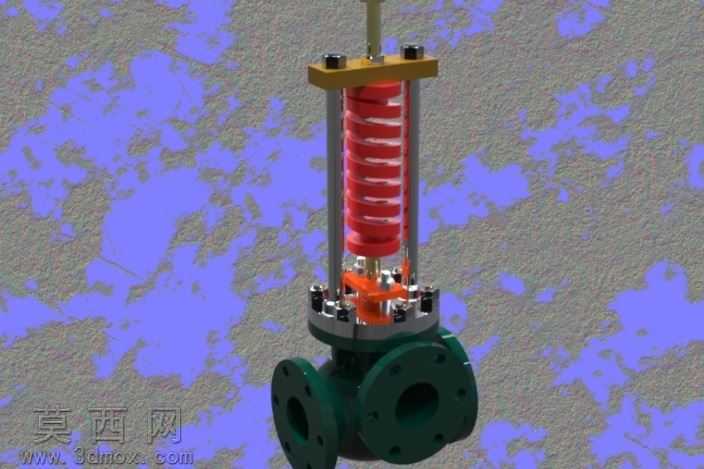

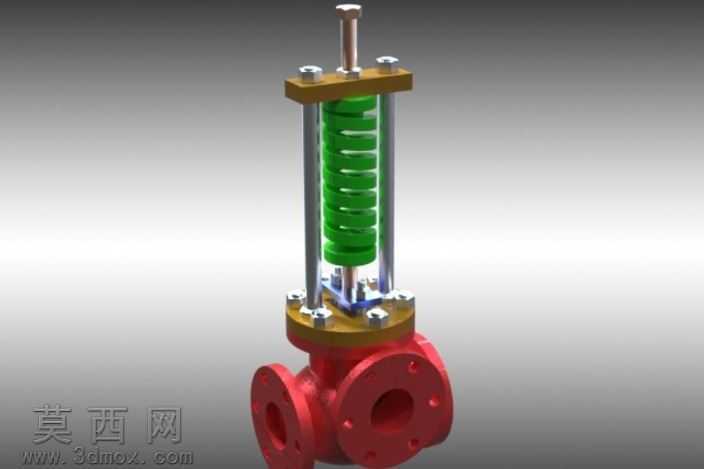

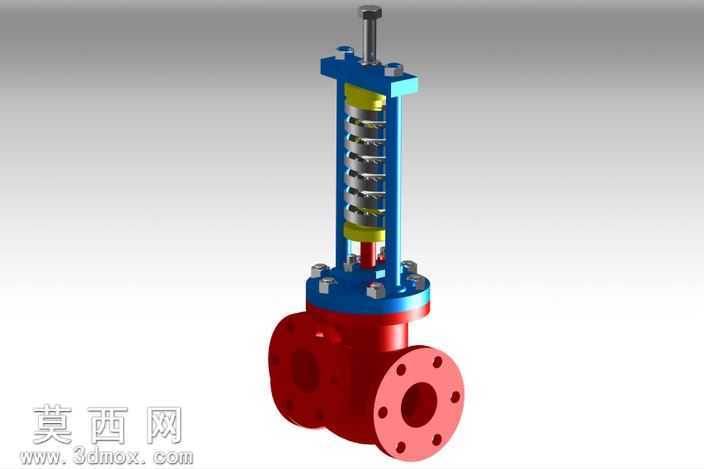

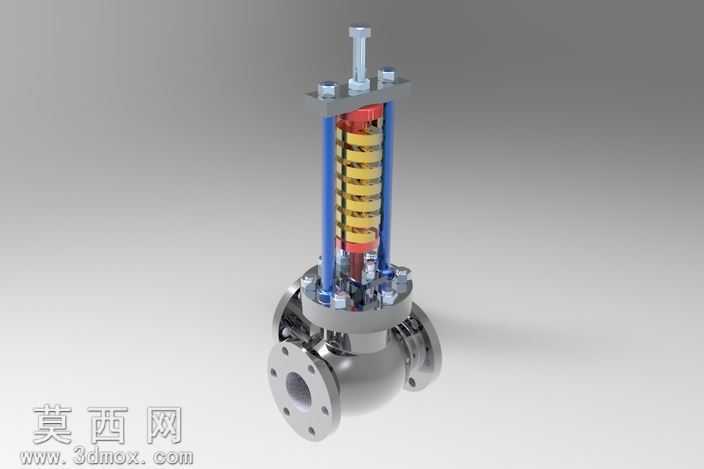

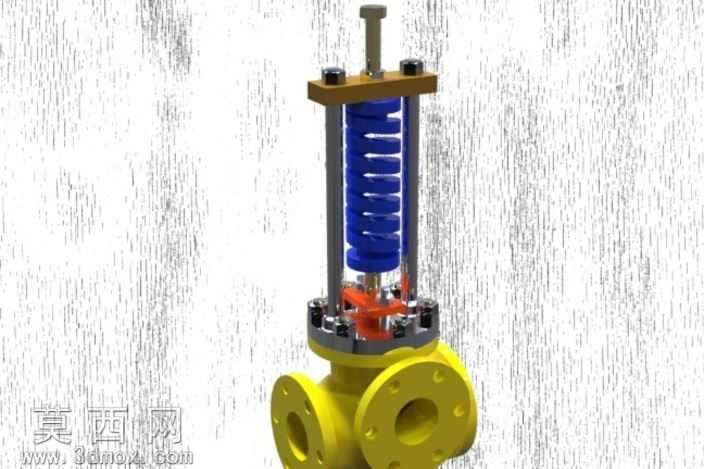

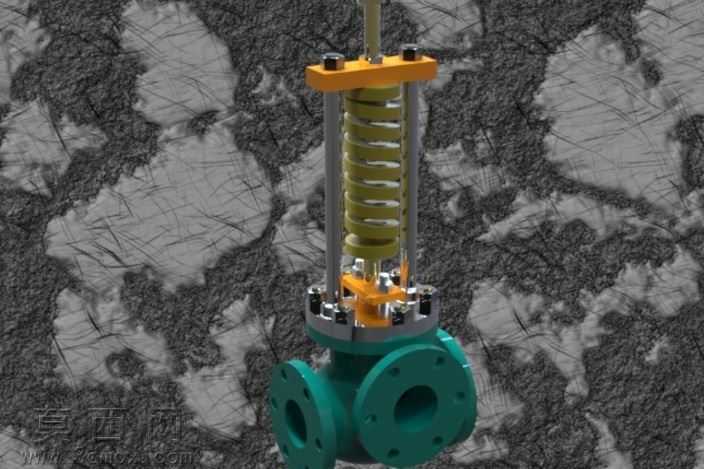

本作品为水系统控制场景设计的弹簧安全阀三维建模成果，建模阶段优先梳理安全阀的核心工作逻辑：依靠弹簧预紧力平衡阀瓣下方的介质压力，当管路水压超出设定阈值时，阀瓣克服弹簧力抬升实现超压泄放，压力回归安全区间后弹簧推动阀瓣复位完成密封截断，整体建模围绕该功能逻辑逐层搭建结构。建模过程中首先构建阀体主体，采用法兰连接的通径结构，对法兰盘的螺栓孔位、密封面倒角、内腔流道做了精准的曲面拟合，还原铸造阀体的流线型内腔形态，避免流道直角结构带来的应力集中与流阻损耗。随后搭建阀瓣与阀杆组件，对阀瓣的密封面做了贴合度优化，保证阀瓣闭合时与阀座密封面完全贴合，阀杆与上部弹簧座的连接结构做了同轴度约束，避免阀杆升降过程中出现卡滞。上部弹簧腔部分，精准还原了圆柱螺旋压缩弹簧的参数化形态，弹簧节距、丝径、有效圈数均匹配水系统安全阀的常规压力等级设定，弹簧外围的支撑拉杆、上下压板的螺栓连接结构都做了细节还原，包括螺栓头部的六角特征、压板的定位凸台结构都完整呈现。渲染阶段针对不同部件匹配对应材质：阀体与阀瓣等过流金属部件采用抛光不锈钢材质，调整金属粗糙度与反射参数还原金属件的哑光金属质感；弹簧部件采用镀彩锌的金属材质，还原工业弹簧的表面处理效果；密封件部位采用红色高分子密封材质，与金属部件形成明确的视觉区分；支撑拉杆采用蓝色彩喷的金属表面材质，清晰区分不同功能组件。整体建模过程中对各部件的装配关系做了严格的干涉检查，保证阀杆升降行程范围内无部件碰撞，各连接部位的配合间隙符合机械装配公差要求，既还原了弹簧安全阀的真实结构特征，也清晰呈现了水控安全阀的内部工作原理，可用于阀门结构教学、产品方案展示等场景。
