54内径检测专用塞规结构设计

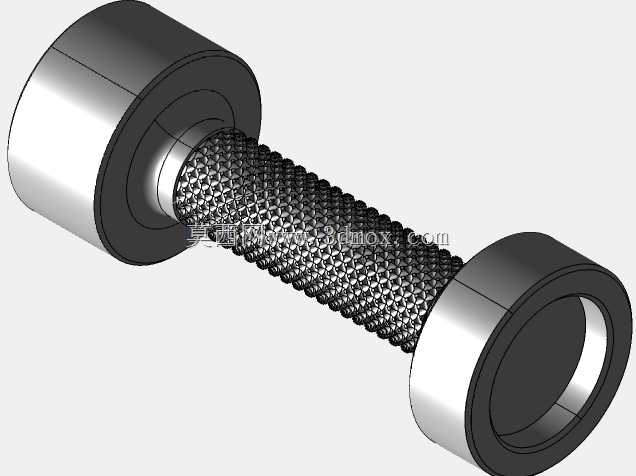

在机械加工的批量生产环节，内径尺寸的快速合规性检测是机加工序后质控的核心节点，这款54规格内径塞规正是针对公称直径54mm的内孔加工场景开发的专用通止检测量具，区别于通用内径百分表的多点测量模式，塞规依靠通端与止端的尺寸边界实现合格性的快速判定，单工位检测耗时可控制在2秒以内，完全适配汽车零部件、液压阀块、通用机械配件等行业的流水线批量检测需求，能有效降低检验人员的技能门槛，避免人为读数误差带来的不合格品流出风险。从实际使用场景来看，这类塞规主要应用在钻孔、镗孔、铰孔、内圆磨等内孔加工工序的完工检验环节，也可用于装配前的来料入厂复检，针对的是公差带符合GB/T 1800.2规定的IT6至IT10级精度内孔，检测时无需读取数值，仅通过通端能否自由滑入内孔、止端无法完全进入内孔的状态，即可判定孔径是否落在合格公差区间内，相比三坐标、气动量仪等检测设备，塞规无需外接电源、气源，对使用环境无特殊要求，可直接放置在机床旁的工位器具上，由操作工人完成自检，大幅缩短工序间的检验等待周期。这款塞规的整体结构采用双头一体式设计，两端分别为通端测量头与止端测量头，中间的滚花握持段做了网纹滚花处理，滚花深度控制在0.3mm左右，既可以增加手部握持的摩擦力，避免检测时手滑掉落，也能在塞规沾染切削液、防锈油的情况下保持足够的握持力，两端测量头与中间握持段采用同轴过渡结构，连接处做了R0.5的圆角过渡，避免应力集中导致的测量头断裂问题。设计过程中首先明确了测量边界：通端的作用尺寸严格按照被测孔的最大实体尺寸加工，也就是孔的下偏差尺寸，长度设计为被测孔深度的1.2倍，保证通端可以完全贯穿整个被测孔，验证整个孔长范围内的尺寸都不小于最小合格孔径；止端的作用尺寸按照被测孔的最小实体尺寸加工，也就是孔的上偏差尺寸，止端的测量面长度仅设计为3-5mm，避免因塞规倾斜导致的误判，因为止端仅需要验证孔的局部尺寸不超出最大合格孔径，过长的测量面会在塞规歪斜时出现卡滞，造成合格件误判为不合格的问题。测量头的工作表面做了镀硬铬处理，镀层厚度控制在0.02-0.03mm，表面粗糙度达到Ra0.2以下，既可以提高表面耐磨性，延长塞规的使用寿命，也能降低检测时与工件内孔的摩擦阻力，避免划伤已加工的内孔表面，测量头的导入端做了15度的导向锥，锥面长度2mm，方便检测时快速对准内孔，减少对准时间，也能避免塞规端部磕碰工件孔口造成的毛刺压入问题。从安装与使用边界来看，这款塞规为手持使用检具，无需额外安装固定，整体长度控制在100mm左右，最大外径不超过60mm，单支重量控制在150g以内，长时间手持检测不会产生明显的手部疲劳，适配的被测孔深度范围为10-50mm，对于深度超过50mm的深孔检测，可在握持段后端加装延长杆，延长杆与塞规主体采用M8螺纹连接，连接后同轴度公差控制在0.01mm以内，不会影响检测精度。设计时还考虑了塞规的校准溯源需求，两端测量头的圆柱度公差控制在0.002mm以内，圆度公差不大于0.001mm，保证定期校准时可以通过千分尺、立式光学计等通用计量器具完成量值溯源，无需专用校准夹具，降低企业的计量维护成本。在实际使用过程中需要注意，塞规的通端与止端有明确的标识区分，通端通常标注“T”标识，止端标注“Z”标识，检测时严禁使用止端强行塞入内孔，也不允许将塞规作为导向销、敲击工具使用，避免测量面磨损或变形导致检测失准，当塞规表面出现划痕、磕碰、镀层脱落等问题时，需要及时送计量部门重新校准，确认尺寸精度合格后方可继续使用。针对不同材质的被测工件，比如铝合金、铜合金等软质金属工件，塞规测量头的表面粗糙度要求会进一步提高到Ra0.1以下，同时适当减小测量头的棱边圆角，避免检测时刮下工件材料的切屑残留在内孔中，影响后续装配；针对钢制、铸铁等硬质工件，可适当提高测量头的表面硬度到HRC62以上，提升耐磨性能。这款塞规的结构设计没有多余的复杂机构，所有尺寸公差与形位公差都围绕检测可靠性、操作便捷性、使用寿命三个核心目标设定，完全符合机械行业量规设计的相关标准，可直接导入各类三维建模软件中做装配干涉检查、检具方案评审使用，也可作为同类规格塞规设计的参考模板，帮助结构设计人员快速完成检具方案的迭代，减少重复建模的工作量。
