家用台式红色灭蚊灯外观结构设计

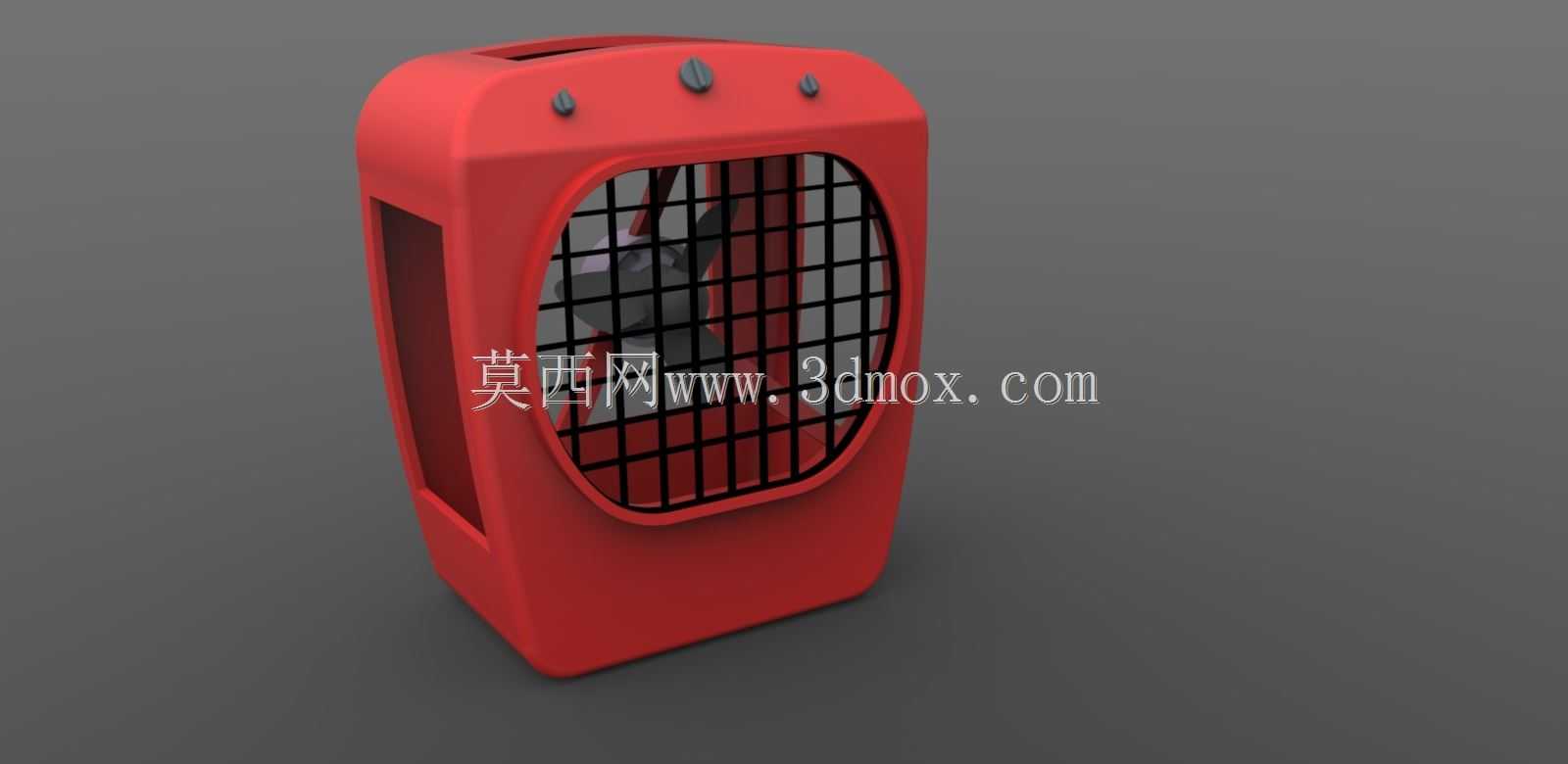

　　这款台式诱捕式灭蚊设备的三维结构设计，首先从家用场景的实际使用边界出发做考量，日常放置在客厅茶几、卧室床头柜、书房桌面等位置时，需要兼顾不占用过多桌面空间、放置平稳不易倾倒、外观适配常规家居装修风格这几个核心需求，因此整体采用了竖向圆角长方体的壳体造型，底部做了微扩的平底支撑结构，放置时与桌面的接触面积足够，即使被桌面的线缆轻微剐蹭也不会出现侧翻的情况，整体竖向高度控制在220mm左右，前后宽度130mm，左右厚度120mm，放在常规桌面边缘不会超出桌面边界，也不会遮挡桌面其他常用物品的取放空间。

　　从功能实现的结构逻辑来看，设备正面设置了大尺寸的圆形防护格栅，格栅的栅条间距严格控制在8mm以内，这个尺寸既可以保证内部诱蚊光源的光线能够充分向外透射，也能避免日常使用时手指误伸入设备内部触碰旋转风叶或者高压电网结构，消除家用场景下的儿童误触安全隐患。格栅采用内嵌式安装结构，与壳体正面的圆形安装槽通过周圈的卡扣配合固定，不需要额外的螺丝紧固件，后期需要清理内部储蚊仓的时候，只需要顺着卡扣的解锁方向轻轻旋转就能拆下格栅，清理完成后对准卡扣位置卡合即可复位，日常维护的操作门槛很低。

　　壳体顶部设置了三个凸起的功能按键，分别对应电源开关、诱蚊模式切换、风速档位调节的功能，按键的凸起高度控制在3mm，按压行程1.5mm，既保证了按压时有清晰的触感反馈，也不会因为凸起过高在搬运过程中被误触开启。壳体的侧面做了内凹的隐藏式提手结构，不需要额外加装外置提手部件，需要在不同房间之间移动设备的时候，手指可以直接扣入侧面的内凹位置提起设备，搬运时的受力点均匀，不会出现打滑脱手的情况。

　　设备内部的结构分层非常清晰，最上层是控制电路板的安装仓，预留了按键触点、电源接口的安装位，电源接口设置在壳体背部靠下的位置，适配常规的5V USB供电线路，插电使用时线缆不会从侧面或者正面引出，不会打乱桌面的线缆排布；中间层是诱蚊光源与风叶组件的安装位，光源采用环形布置在风叶外圈，光线可以透过正面格栅均匀向外扩散，风叶采用前倾式的小尺寸轴流结构，工作时产生的向内流动的气流可以把被光源吸引到格栅附近的蚊虫吸入设备内部，气流风速控制在1.2m/s左右，这个风速既可以保证蚊虫靠近时能够被有效吸入，也不会产生过大的运行噪音，夜间放置在卧室使用时，运行噪音低于30分贝，不会干扰正常睡眠；最下层是可拆卸的储蚊仓，储蚊仓与壳体底部通过滑轨结构连接，抽出时不需要挪动设备主体，清理储蚊仓内的蚊虫残骸时操作非常方便，储蚊仓的侧壁设置了细密的通风孔，保证气流可以顺利从设备背部排出，不会因为风道堵塞导致风叶负载过大影响使用寿命。

　　外观配色上采用了饱和度适中的正红色壳体，表面做了细磨砂的哑光处理，不会像亮面外壳那样容易残留指纹和灰尘划痕，日常打理只需要用干布擦拭就能保持外观整洁。壳体的所有边角都做了R5以上的圆角过渡，没有尖锐的棱角，即使在居家走动时不小心磕碰也不会造成划伤。在结构强度的设计上，壳体采用ABS工程塑料作为基础材质，壁厚均匀控制在2.5mm，在按键安装位、格栅卡扣位、提手受力位这些应力集中的位置，内部都做了对应的加强筋结构，加强筋的厚度1mm，高度5mm，既可以保证壳体的整体结构强度，日常拿取、轻微磕碰不会出现壳体开裂的情况，也不会因为壁厚不均导致注塑生产时出现缩痕、翘边的外观缺陷。

　　从实际使用的场景适配来看，这款设备除了日常居家使用之外，也可以放置在小型办公室的工位、临街商铺的收银台这类小面积空间使用，不需要复杂的安装步骤，拆开包装后放置在平稳的硬质平面上，接通电源即可正常工作，不需要额外的固定配件。设备的风道设计做了对应的降噪优化，风叶边缘做了锯齿形的切风结构，能够有效打散风叶旋转时产生的涡流噪音，即使在安静的办公环境下使用，也不会对周围的人员造成干扰。背部的排风孔做了45度的向下倾斜导向，排出的气流不会直接对着桌面放置的纸张、文件这类轻质物品直吹，避免出现吹乱桌面物品的情况。
