航空座椅快装式扶手锁紧固定夹结构

　　这款夹持类结构件主要面向航空乘员座椅的扶手安装场景，核心作用是实现扶手与座椅导轨的快速装夹固定，替代传统螺栓紧固的繁琐装配流程，适配航空舱内座椅布局快速调整、扶手组件快速拆装维护的实际需求。在航空客舱的运维场景中，座椅布局需要根据不同航班的载客配置、舱位等级调整频繁变动，传统的螺栓固定扶手需要借助工具逐点拆装，不仅耗时久，还容易在频繁拆装后出现螺纹滑牙、紧固件丢失的问题，这款夹式固定结构恰好解决了这一痛点，无需额外工具即可完成扶手的锁定与拆卸，单人操作数秒即可完成单组扶手的装拆，大幅提升舱内布局调整的效率。

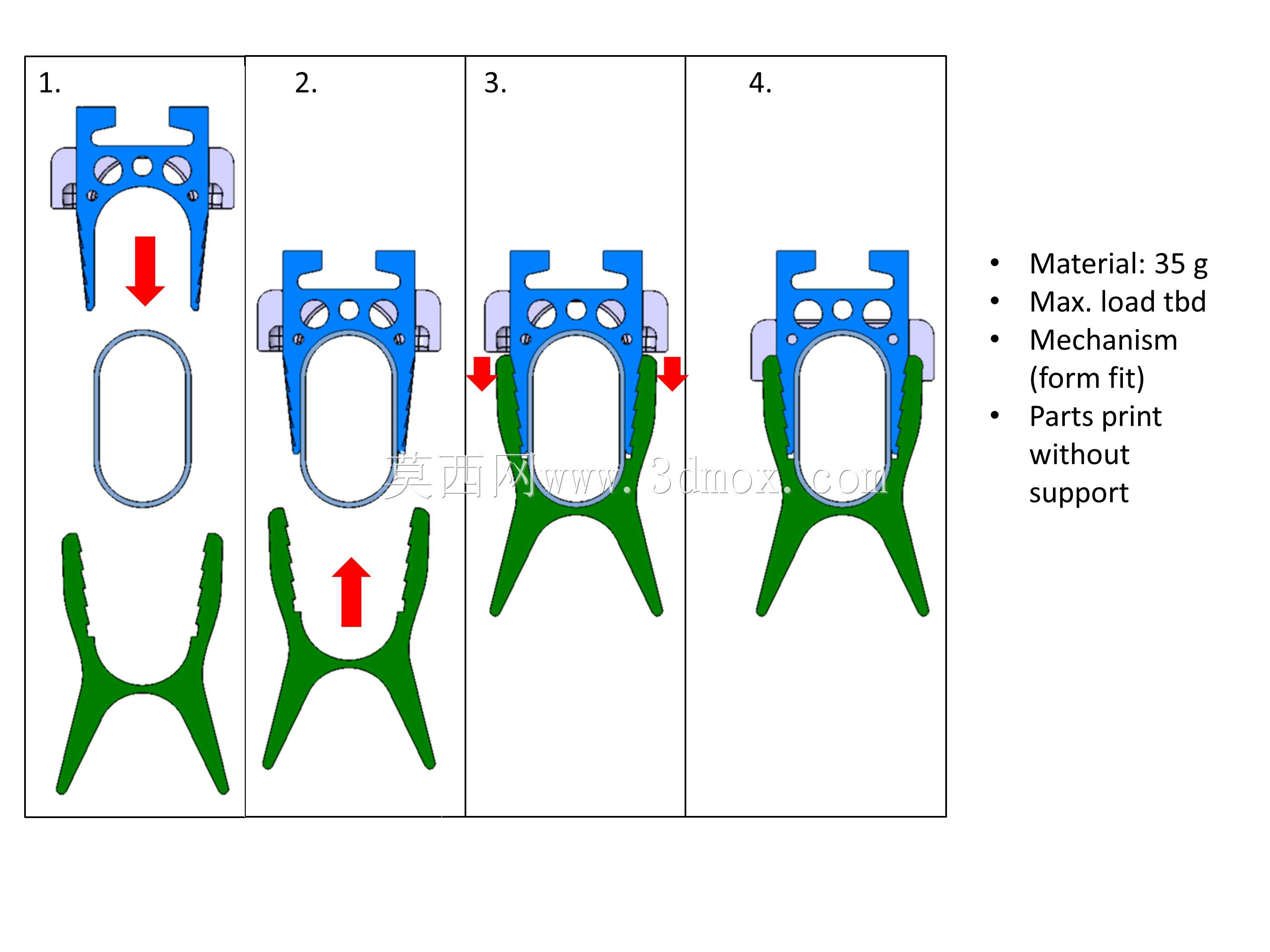

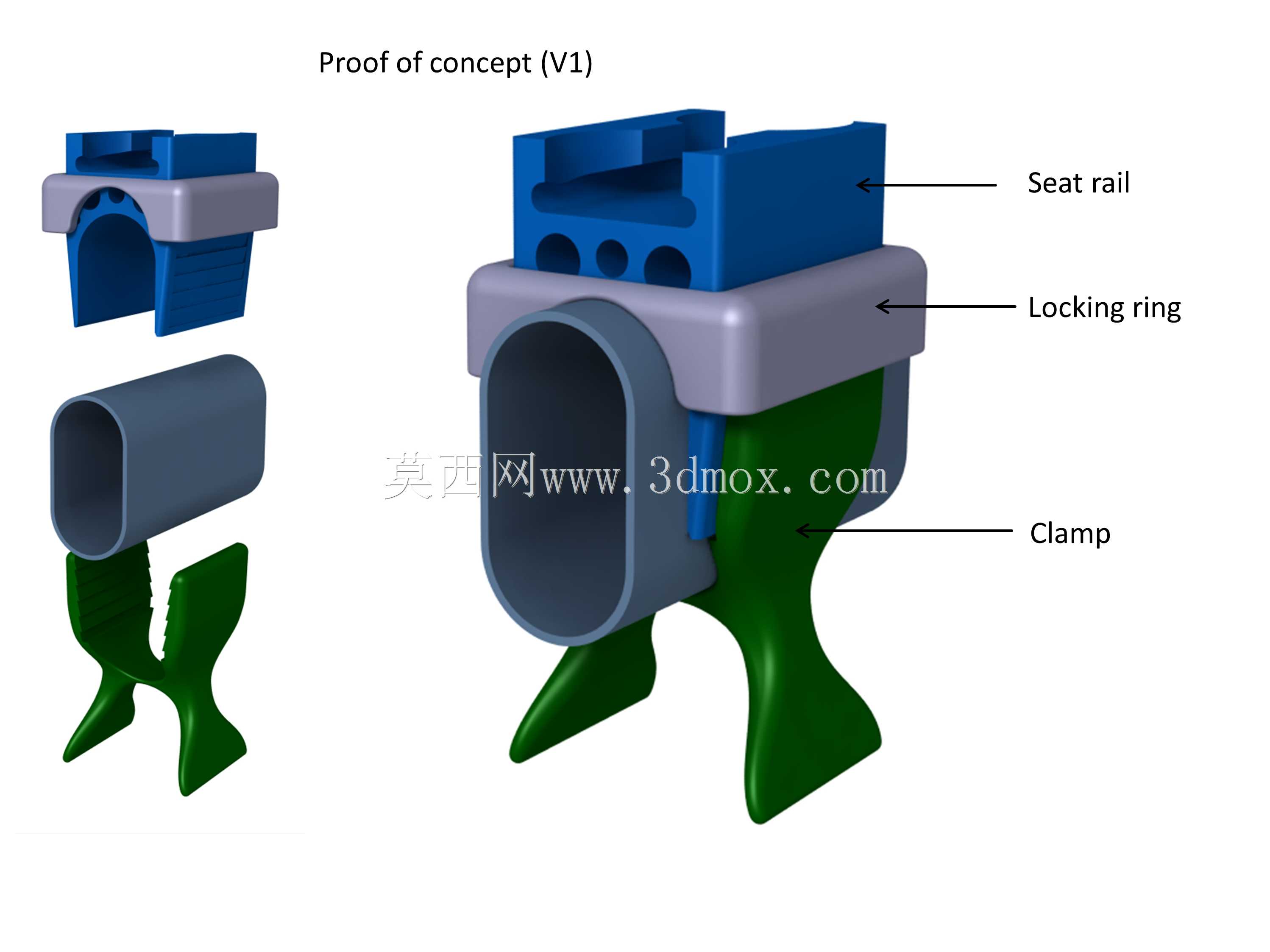

　　从功能特性来看，整个组件分为三个核心功能部分：与座椅导轨配合的上座体、实现锁紧限位的锁环、以及提供夹持预紧力的下夹体。上座体的顶部型面完全匹配座椅导轨的截面轮廓，安装时可直接卡入导轨的滑槽内，沿导轨方向滑动调整到目标位置后，通过锁环的径向位移实现上座体与导轨的位置锁定，锁环的内型面与上座体、下夹体的配合面设计有对应的止退台阶，锁定后可限制组件沿导轨方向的窜动，同时避免夹体从导轨上意外脱出。下夹体采用分叉式弹性结构设计，自身具备一定的形变余量，在锁环下压锁紧的过程中，下夹体的两个支脚会向内收拢，抱紧导轨的下沿型面，与上座体配合形成上下双向的夹持力，保证扶手安装后不会出现松动、晃量。

　　设计过程中优先考虑了无支撑3D打印的工艺适配性，所有部件的结构型面都规避了大角度悬垂结构，在不使用35gABS支撑材料的常规打印工况下即可完成所有零件的成型，降低了原型验证阶段的制造成本与后处理工作量。各部件之间的配合间隙预留了0.2mm的装配公差，既保证零件组装后可以顺畅滑动，又不会因为间隙过大出现锁紧后的旷量。锁环与上下夹体的配合面设计了1:20的锥度导向结构，装配时无需精准对位即可顺着锥面滑入锁紧位置，降低了操作的对位难度，即使是无操作经验的人员也可以快速完成锁紧动作。

　　安装边界方面，整个夹体的宽度适配主流航空座椅导轨的标准槽宽，上座体卡入导轨的深度控制在12mm，不会与导轨内部的其他限位结构产生干涉，锁环的最大外径为48mm，锁紧状态下突出座椅侧面的尺寸不超过20mm，不会占用客舱的乘员活动空间，也不会与相邻的座椅组件、安全带机构产生位置冲突。下夹体的分叉支脚张开角度为28度，在未锁紧状态下可以直接从导轨侧面卡入，无需从导轨端部穿装，进一步提升了装配的灵活性，即使是导轨上已经安装了其他座椅附件，也可以在任意位置加装该扶手夹，不需要拆卸导轨上的原有组件。

　　从受力角度考量，整个夹体锁紧后可承受不低于800N的垂直向下载荷，完全满足航空座椅扶手的承重要求，在承受侧向冲击载荷时，锁环的止退结构可承受不低于300N的侧向力，不会出现锁环滑脱、夹体松动的问题，符合航空舱内设备的抗冲击性能要求。各部件的壁厚设计均匀，主体受力位置的壁厚为3mm，非受力位置的壁厚为2mm，既保证了结构强度，又尽可能控制了组件的整体重量，适配航空设备轻量化的设计要求。
