鹰号小型火箭结构三维数模设计

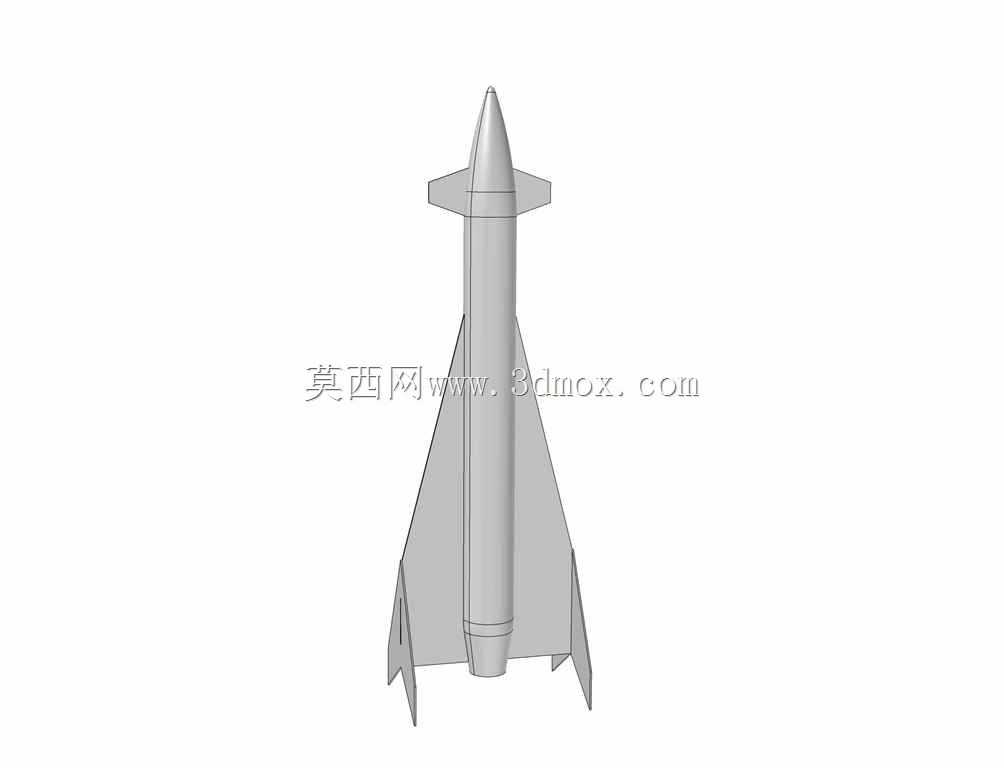

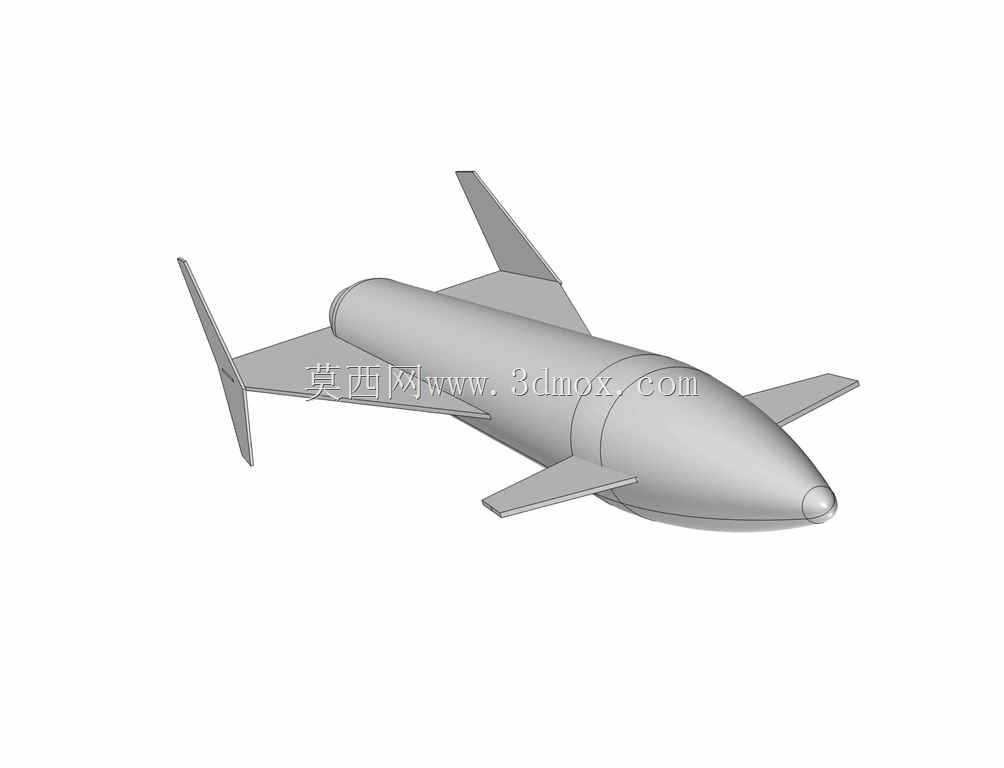

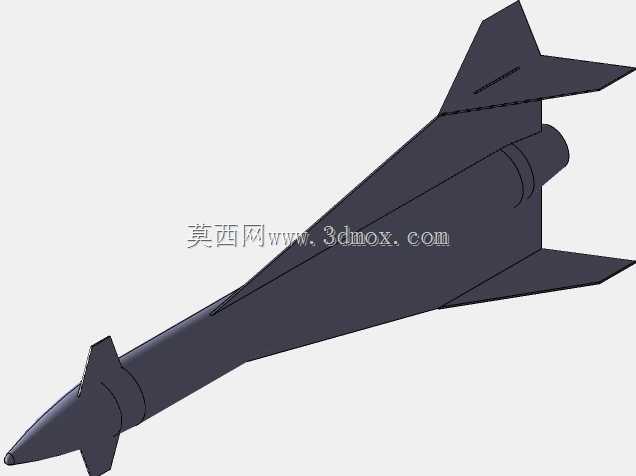

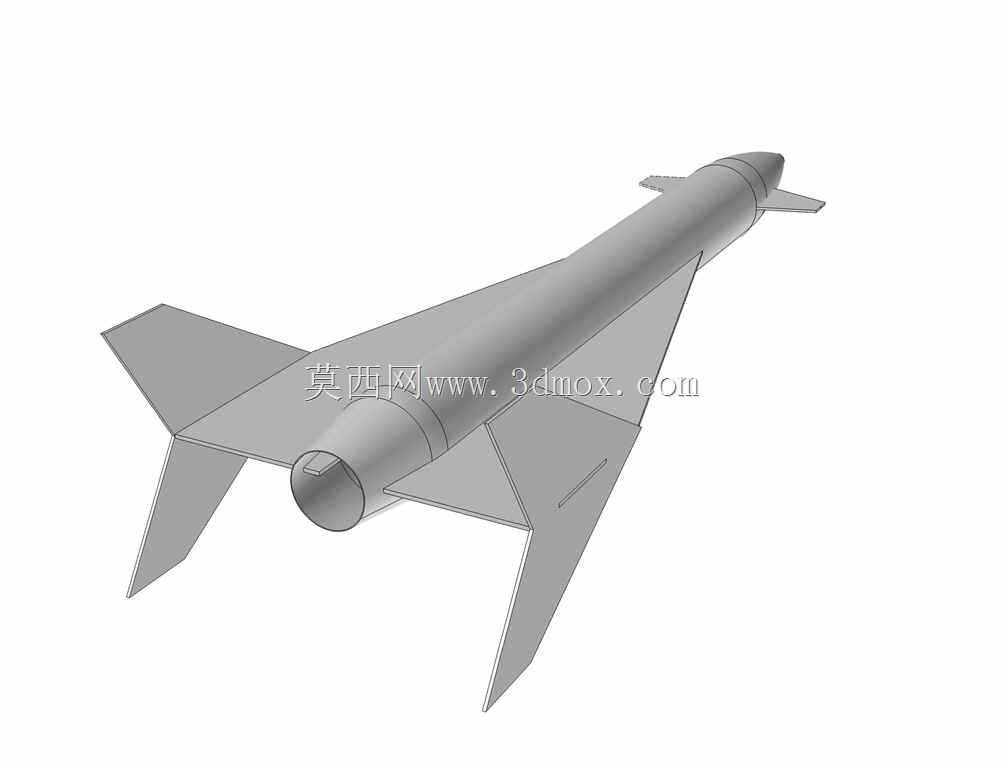

　　本次梳理的小型火箭结构数模，整体围绕亚音速飞行工况下的气动稳定性、结构装配合理性完成构型设计，可直接用于航空航天科普教学演示、小型探空火箭方案验证阶段的结构校核、风洞试验缩比模型制作参考等场景。从结构布局来看，箭体主体采用等直径圆柱段加锥形头部的经典构型，头部锥角经过多轮气动迭代调整，既保证亚音速飞行阶段的头部激波阻力控制在合理区间，也预留了头部载荷舱的安装空间，可根据实际任务需求搭载小型传感模块、配重块或者试验载荷，头部与圆柱段的连接位置设计有台阶式定位止口，装配时可直接卡合定位，不需要额外设计复杂的定位工装，能有效缩短装配调试周期。箭体尾部共设置四片对称分布的后掠式尾翼，尾翼的后掠角度、根梢比、

　　相对厚度均参考同量级探空火箭的成熟参数设计，翼面与箭体的连接位置设计有嵌入式安装座，安装座与箭体蒙皮采用一体化成型结构，避免了额外连接件带来的气动干扰与结构增重问题，四片尾翼沿箭体周向90度均匀分布，飞行过程中可提供足够的航向稳定性，避免火箭发射后出现滚转发散、偏航失控的问题。尾喷管段位于箭体最末端，采用收敛段加平直出口的结构设计，收敛段的锥角适配小型固体火箭发动机的喷流特性，可保证发动机燃气在喷管内充分膨胀，将燃气内能高效转化为箭体飞行动能，喷管与箭体尾部的连接同样采用止口定位加周向紧固的结构形式，可承受发动机工作过程中的轴向推力与振动载荷，不会出现喷管脱落、燃气泄漏的问题。从安装边界来看，

　　箭体圆柱段的内径预留了足够的发动机安装空间，可适配外径匹配的标准小型固体火箭发动机，发动机舱段的内壁设计有周向定位凸台，可对发动机进行轴向限位，避免发动机工作过程中出现轴向窜动；箭体整体的重心位置经过配平设计，位于尾翼前缘前方的合理区间，保证飞行过程中压心始终位于重心之后，满足静稳定飞行的要求。在设计过程中，所有结构的壁厚均根据受力情况做了差异化调整：箭体头部锥段受气动加热与气动载荷较大，壁厚略大于圆柱段蒙皮，可承受飞行过程中的最大气动压力；尾翼的翼根位置厚度大于翼梢，既保证翼面与箭体连接位置的结构强度，也尽可能降低翼面的结构重量，减少不必要的死重对火箭飞行高度、射程的影响。数模中所有的曲面均做了连续性处理，

　　箭体与尾翼的连接位置做了光滑过渡，没有出现台阶、棱角等会引发局部气流分离的结构，可有效降低飞行过程中的压差阻力，同时也能减少风洞试验阶段的局部紊流干扰，保证气动测试数据的准确性。对于教学场景而言，该数模可拆解为头部锥段、箭体圆柱段、尾翼组件、尾喷管段四个独立模块，能直观展示小型火箭的典型结构布局，帮助学习者快速理解火箭结构设计中稳定性、强度、重量控制三者的平衡逻辑；对于方案验证场景，该数模可直接导入仿真软件完成气动仿真、结构强度校核，不需要重新做曲面修复，能大幅缩短前期方案迭代的周期。需要注意的是，该数模未包含发动机内部结构、航电系统、回收装置等内部子系统的详细设计，仅覆盖了火箭外部气动壳体与主承力结构的构型，在实际工程应用中，可在该数模的基础上根据具体任务需求补充内部舱段的分隔设计、降落伞舱的开口设计、航电设备的安装支架设计等内容，尾翼的安装角度也可根据实际飞行的滚转速率需求做小幅调整，通过给尾翼设置微小的安装斜角，可让火箭在飞行过程中保持低速滚转，进一步提升飞行轨迹的稳定性。
