军规方形法兰多针航空电连接器结构

　　在重型工业设备、户外特种装备、军用通讯与载具的电气布线环节，接插件的可靠性直接决定整套系统的运行稳定性，这类带方形安装法兰的多针圆形电连接器，是严苛工况下实现线缆快速对接、信号与动力稳定传输的核心基础部件。从实际工程应用来看，这类连接器常被部署在存在振动、温湿度波动、轻度油污与粉尘的场景中，比如野战通讯设备的舱体接口、重型工程机械的分舱线缆对接、工业自动化产线的移动模组供电与信号传输节点，相比普通民用接插件，其结构强度、密封冗余、插合定位精度都有更高的设计冗余。

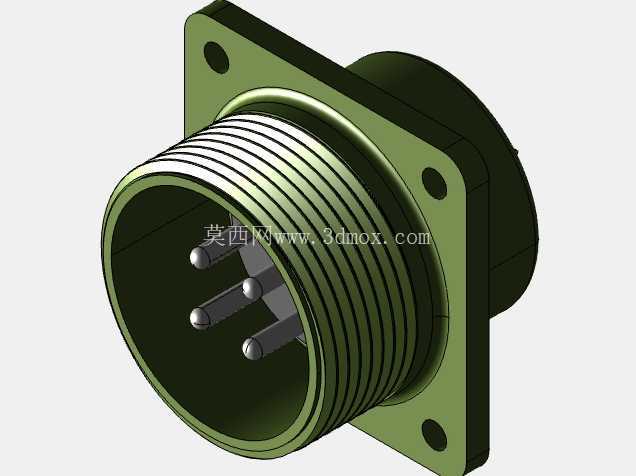

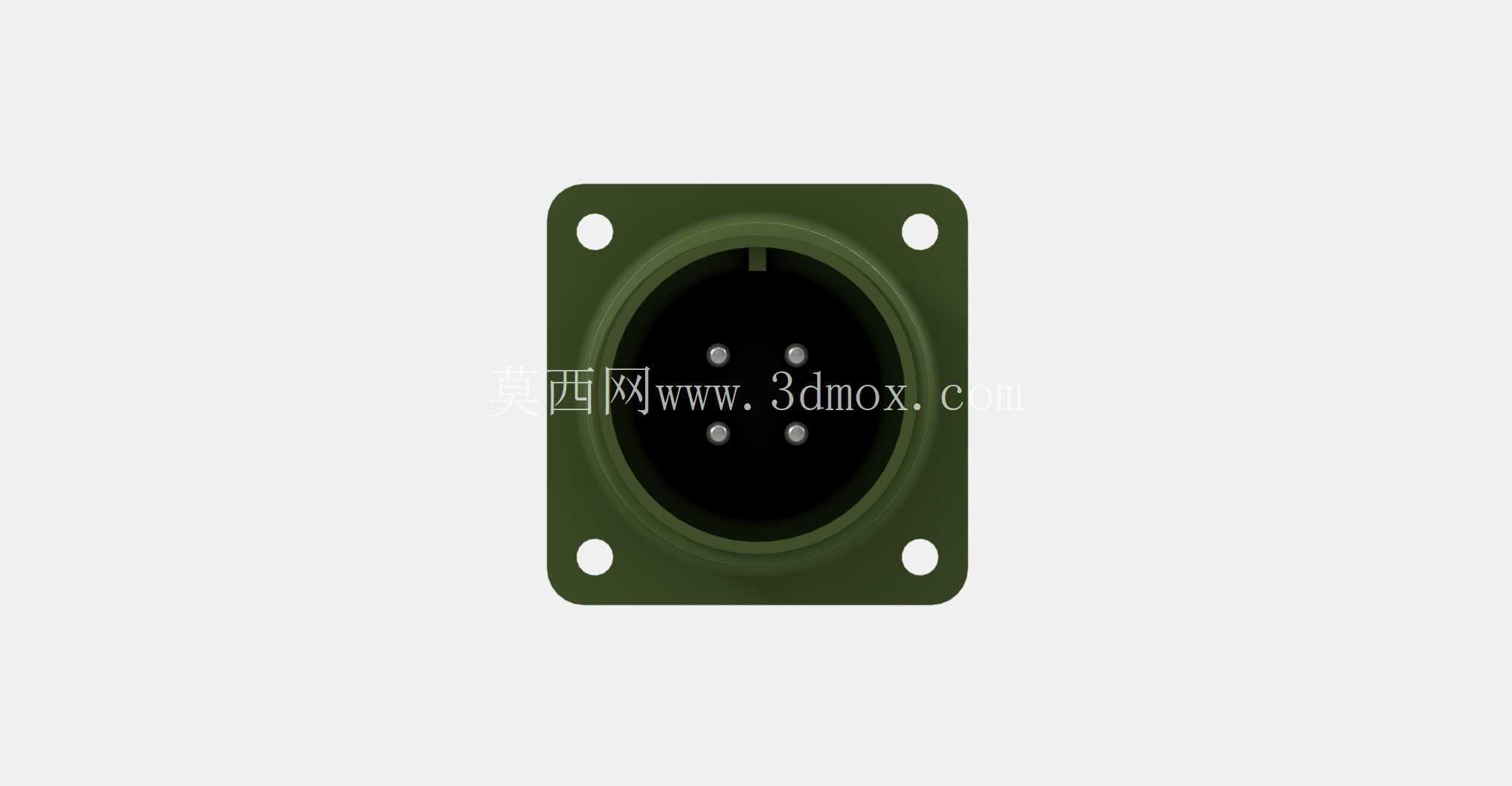

　　从结构设计逻辑来看，整个部件采用法兰盘前置的安装形式，方形法兰的四个角预留了通孔安装位，安装时可从舱壁外侧将连接器插合端穿出预设开孔，通过四个螺栓从法兰面直接锁紧在设备舱壁或安装面板上，这种安装方式的优势在于，法兰盘与安装面的接触面积大，锁紧后连接器不会因为长期受线缆拖拽、设备运行振动出现松脱转动，同时法兰背面可根据实际防护需求加装密封垫圈，实现安装面的IP65及以上等级防护，避免外部水汽、粉尘从安装缝隙进入设备内部。插合端采用外螺纹锁紧结构，对接时配套的插头端可通过旋合内螺纹圈与插座实现刚性锁紧，相比卡扣式锁紧结构，螺纹锁紧的抗振动松脱能力更强，在持续受冲击、振动的工况下不会出现意外脱开的问题，螺纹段的牙型采用标准锯齿形锁紧牙，旋合行程短，对接操作时不需要额外工具，徒手即可完成锁紧与解锁，兼顾了连接可靠性与现场操作的便捷性。

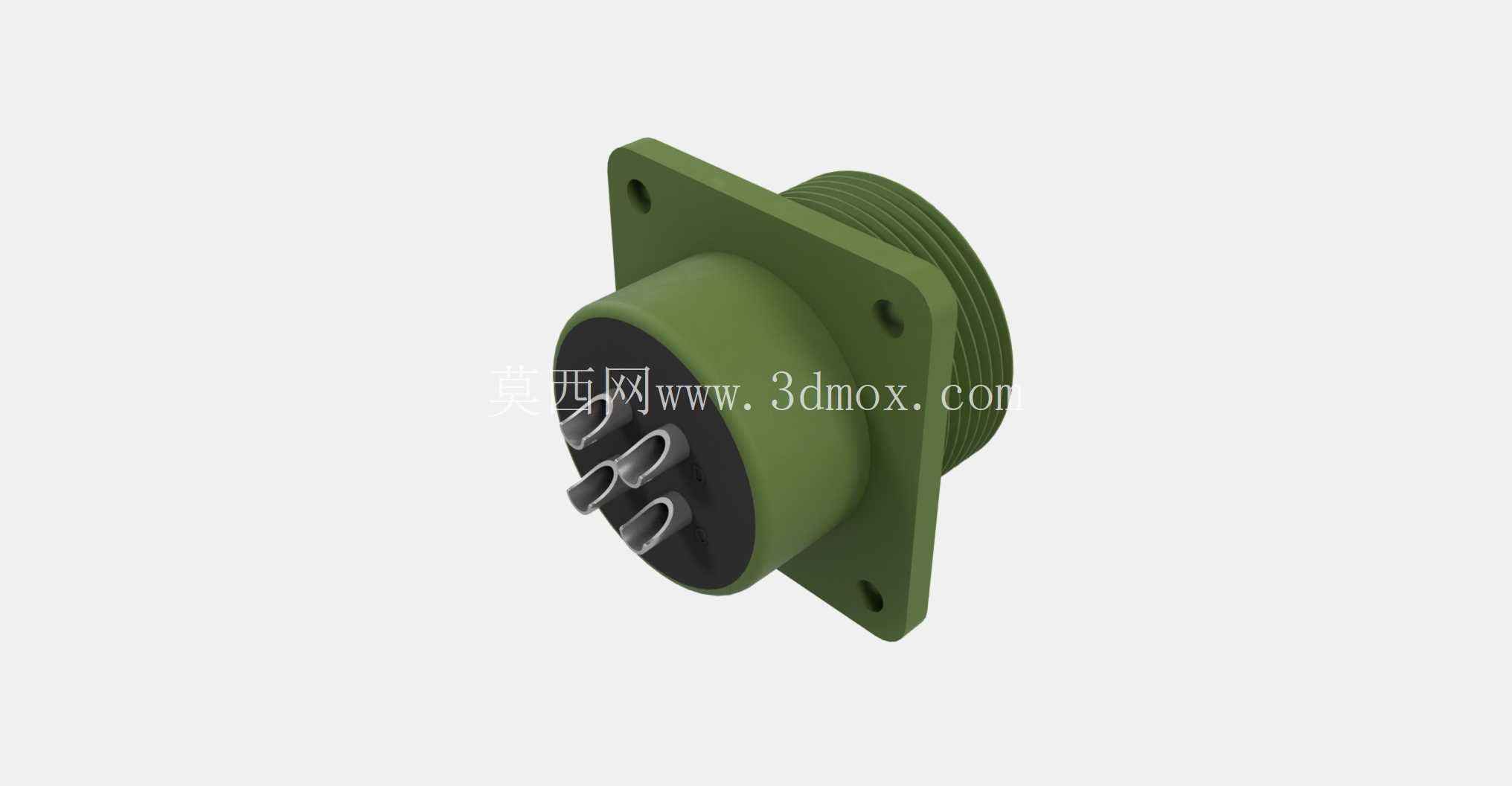

　　接触件部分采用多芯插针布局，插针沿插合腔圆周均匀排布，每根插针与基座之间都做了绝缘隔层设计，不同针脚之间的电气间隙满足高压信号与低压控制信号同舱传输的绝缘要求，避免不同回路之间出现信号串扰、击穿短路的问题。插合腔的内壁做了导向倒角，对接时插头端不需要完全精准对位，顺着倒角即可顺利滑入插合位置，能有效减少现场盲插操作时插针被顶弯、碰伤的概率，插合腔的深度设计预留了足够的插合行程，保证每根插针都能与对应插孔完全接触，接触电阻控制在极低水平，大电流回路传输时不会出现局部过热的问题。

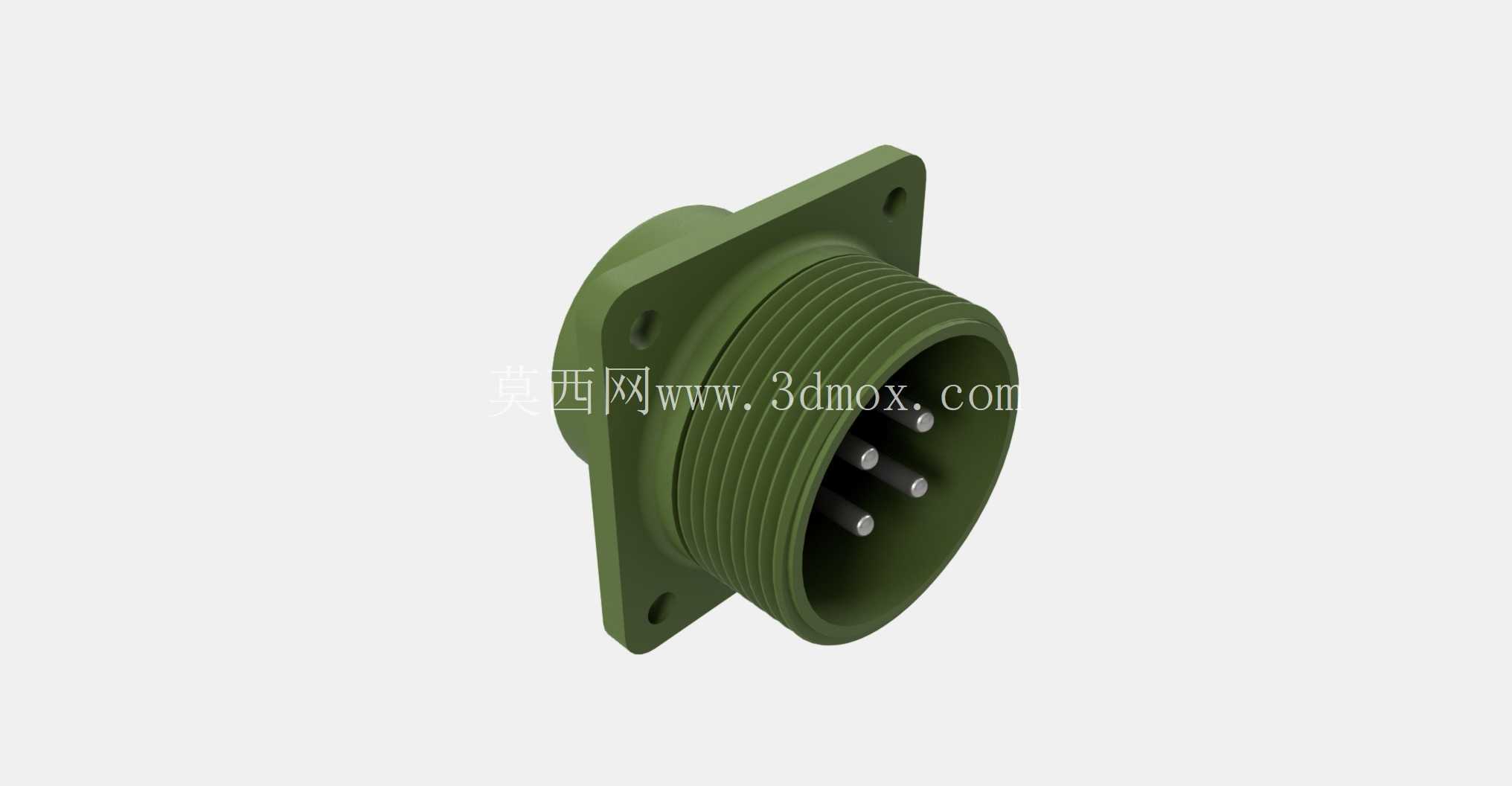

　　外壳部分采用军绿色硬质氧化处理的金属基材，整体为一体化车削成型结构，没有多余的拼接缝隙，外壳本身具备良好的电磁屏蔽能力，当连接器用于传输高频弱信号时，金属外壳可将内部接触件完全包裹，配合对接端的导电密封圈，可实现360度连续电磁屏蔽，避免外部电磁干扰影响信号传输质量，同时金属外壳的抗冲击、抗挤压能力远强于塑料外壳接插件，即使受到意外外力碰撞，也不会出现外壳破裂、内部接触件错位的问题。从安装边界尺寸来看，方形法兰的对角安装孔距适配行业通用的面板开孔尺寸，不需要对现有设备的安装面板做二次改孔即可直接替换同规格老旧连接器，插合端的外径、螺纹规格完全符合军标接插件的尺寸规范，与同系列的插头端具备完全的互换性，设备维护时不需要重新加工适配结构，可直接完成备件更换。

　　在建模逻辑上，整个模型严格按照实际加工工艺做了结构还原，法兰盘的安装孔做了沉台设计，螺栓锁紧后螺栓头不会突出法兰表面，避免安装后与周边结构出现干涉；外螺纹段的牙距、牙型深度完全匹配标准锁紧螺纹的参数，不会出现对接时螺纹卡滞、滑牙的问题；插针的伸出长度、排布位置严格按照实际产品的尺寸公差做了还原，每根插针的根部都做了圆角过渡，避免应力集中导致插针受侧向力断裂；插合腔内壁的导向倒角、绝缘基座的隔层结构都做了精细化建模，可直接用于设备布线的干涉检查、安装模拟，也可作为接插件选型时的结构参考，帮助结构工程师在设计阶段就确认连接器的安装空间、对接行程，避免后期装配时出现空间不足、对接干涉的问题。这类连接器的设计核心是在有限的安装空间内，实现多回路电气连接的高可靠性，所有结构细节都是围绕抗振、防呆、易操作、长寿命的实际使用需求展开，没有多余的装饰性结构，每一处几何特征都对应实际生产、装配、使用环节的具体要求。
