梅塞施米特P1101喷气式战机外观结构

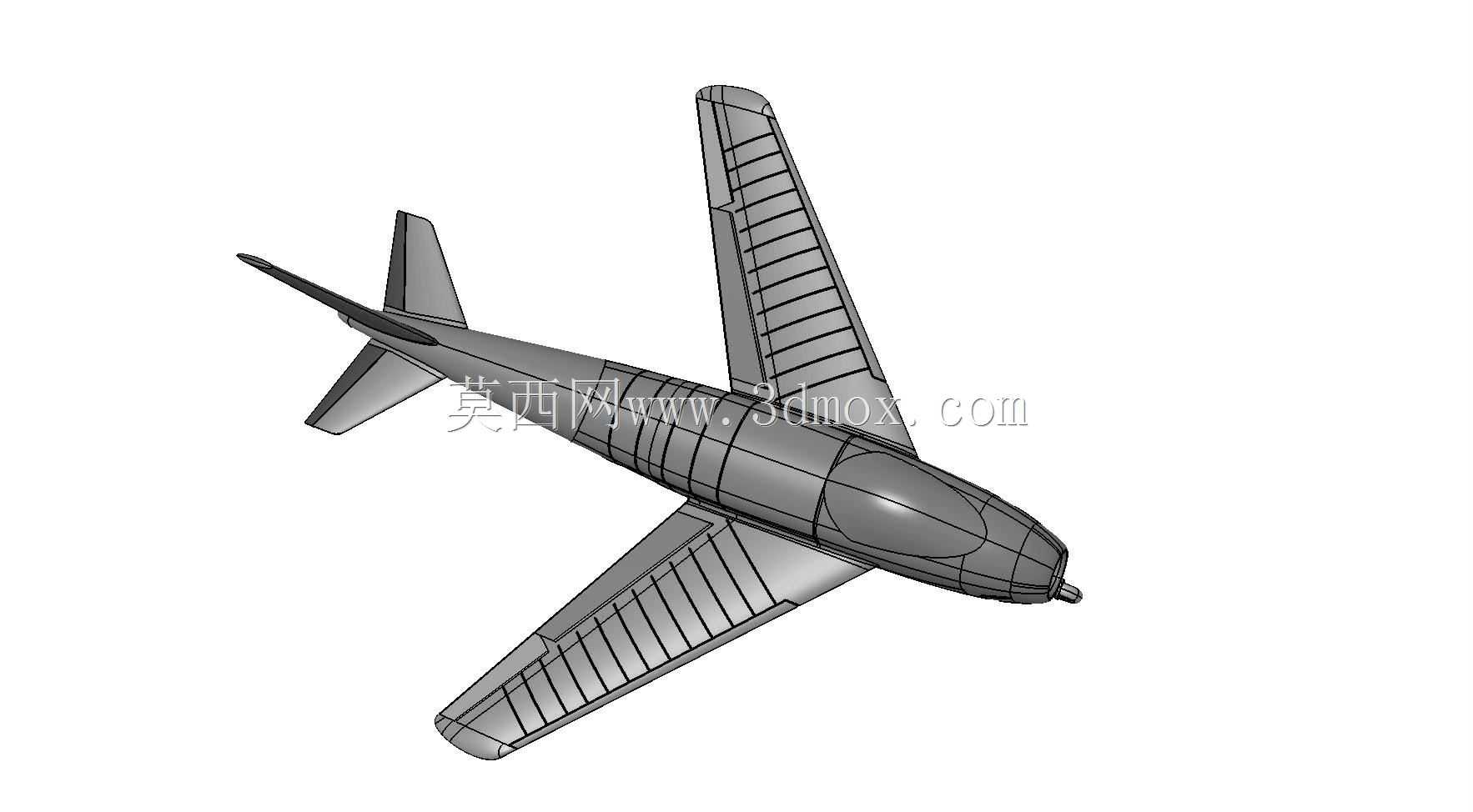

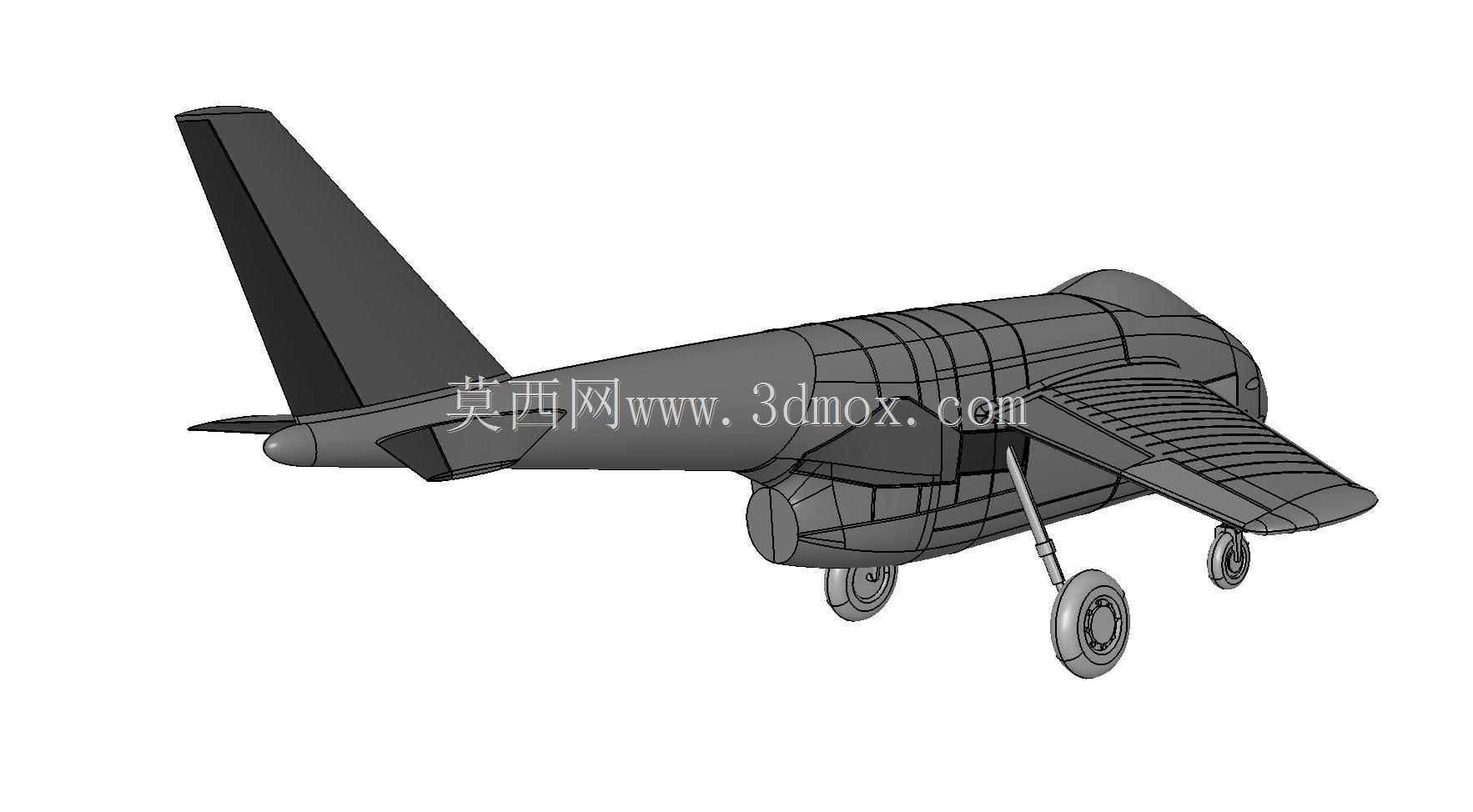

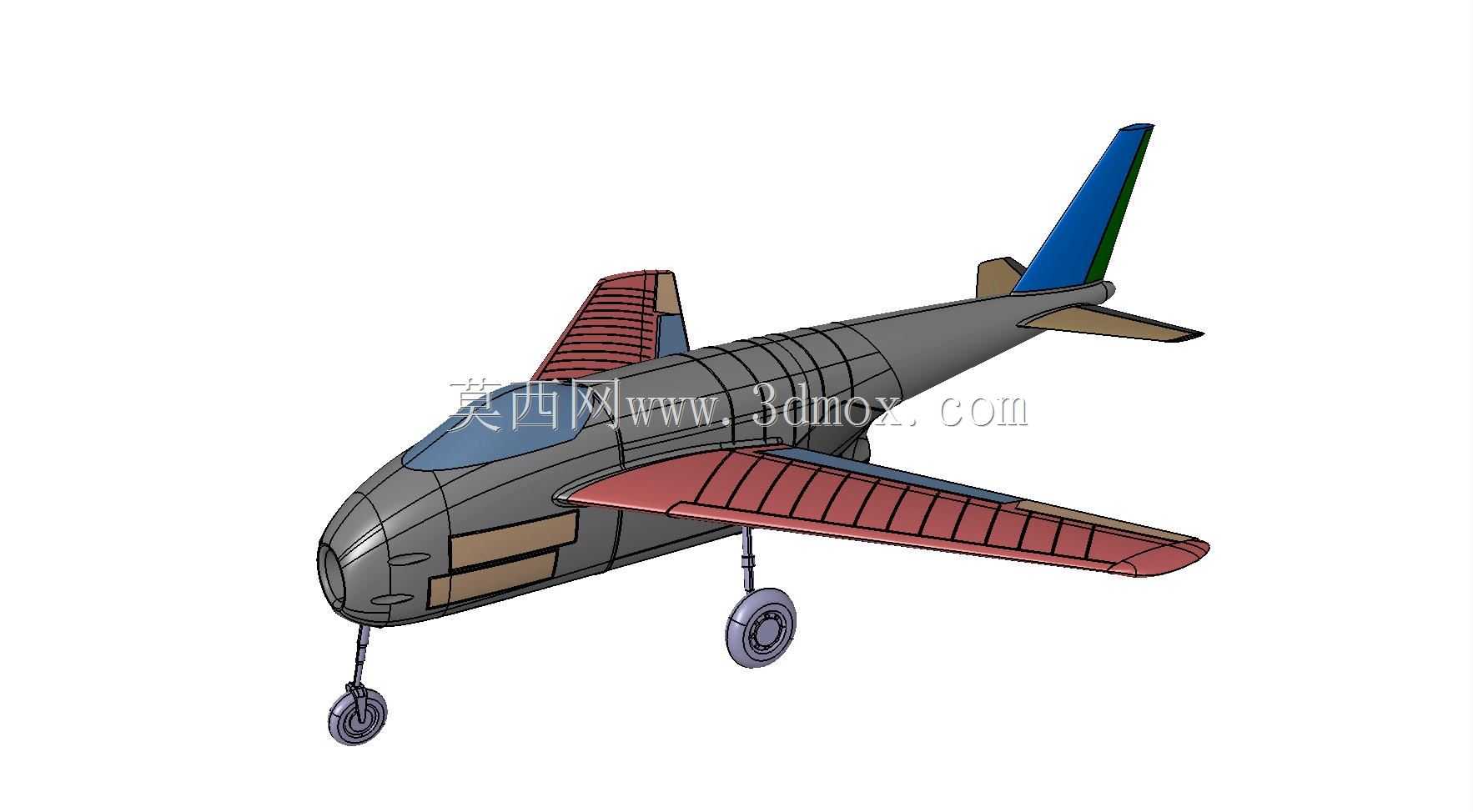

　　该模型还原的是梅塞施米特P1101这款可变后掠翼喷气式战斗机的整体外观与核心结构布局，在航空装备研发、航模制作、航空科普教具开发等场景中都有实际应用价值。从实际用途来看，这类等比例还原的战机结构模型，既可以作为航空院校讲解早期喷气式战机气动布局的直观教具，也能为航模爱好者制作缩比飞行模型提供精准的外形参考，部分文创衍生品开发场景中，也可依托该结构数据制作静态展示摆件。

　　从功能特性来看，模型完整还原了真机的核心气动特征：机头进气的钝圆整流罩轮廓、机身中部的翼身融合过渡段、后掠式下单翼的翼型弧度、垂尾与平尾的相对安装位置，以及前三点式起落架的收放布局，机身表面的蒙皮分块、翼面的肋条结构都做了对应还原，能够清晰展现早期喷气战机在气动设计上的探索特征——可变后掠翼的转轴位置在翼根处，模型上保留了翼面角度调整的结构分界，可直观呈现不同后掠角度下的翼面形态，对应真机在不同飞行速度下的气动调整需求。

　　设计思路上，模型优先保证了气动外形的精准度，机身截面从机头到机尾的收缩曲线完全匹配真机的风洞测试数据，座舱盖的弧度与位置贴合飞行员的视界需求，起落架的轮距、支柱长度都按照真机比例缩放，前起落架布置在座舱下方的机身承力结构处，主起落架收纳于翼根内侧的机身舱段内，保证地面停放时的重心稳定。翼面的翼型采用低速与高速性能兼顾的层流翼设计，模型上还原了翼面的扭转角度，避免大迎角飞行时的翼尖失速问题，垂尾后掠角度与机身轴线的夹角匹配真机的航向稳定性设计要求，平尾布置在垂尾根部下方，避开机翼下洗气流的干扰区域，保证操纵效率。

　　外形尺寸与安装边界方面，按照1:1真机尺寸换算，该机型翼展约8.2米，机身长度约9.2米，机高约3.7米，起落架放下时的地面最小间隙约0.45米，主轮距约2.3米，前主轮距约3.1米，在制作缩比模型时，需要严格对应这些尺寸比例，保证外形还原度；若用于3D打印制作静态展示件，需要注意翼面与机身的连接段壁厚不小于1.2mm，避免打印过程中出现翘曲变形，起落架支柱的直径缩放后不小于0.8mm，保证结构强度，垂尾与平尾的粘接位置需要预留0.3mm的定位台阶，保证装配后气动外形的连续性。在航模改装场景中，该布局的重心位置位于机翼弦长30%处，动力装置的安装轴线需要与机身轴线平行，避免出现拉力线偏移导致的飞行姿态异常，进气道内部需要预留足够的设备安装空间，对应电调、电池等航电部件的布置，起落架的安装座需要贴合机身内部的承力隔框位置，避免起降过程中出现结构损坏。
