吊装式扬声器安装框架结构设计

　　在商用音频系统搭建场景中，吊装扬声器的安装框架是连接建筑顶面结构与扬声单元的核心承载构件，这类构件的设计合理性直接影响音频设备的安装稳定性、后期维护便捷性以及空间声学布局的落地效果。不同于落地式音箱的支撑结构，吊装式扬声器柜需要同时兼顾顶面连接的载荷传递、框架自身的结构刚度、扬声单元的安装适配性，还要尽可能压缩框架自身的视觉占比，避免对室内空间视觉效果造成过多干扰。

　　从实际应用场景来看，这类吊装扬声器柜多用于会议室、多功能厅、小型演出场馆以及商业公共空间的顶面音频布设，安装位置通常距离地面3-8米不等，框架需要承担扬声器单元的静载荷，同时还要耐受音频播放时单元振动带来的动载荷，避免长期使用后出现连接松动、结构共振的问题。设计过程中首先要明确安装边界条件：顶面连接端需要适配常规的吊顶预埋件或者膨胀螺栓安装点位，框架与顶面连接的支架部分预留长条形调节孔位，方便现场安装时微调水平位置，抵消建筑顶面施工的点位误差，不需要在现场重新打孔扩孔，降低高空作业的施工难度。

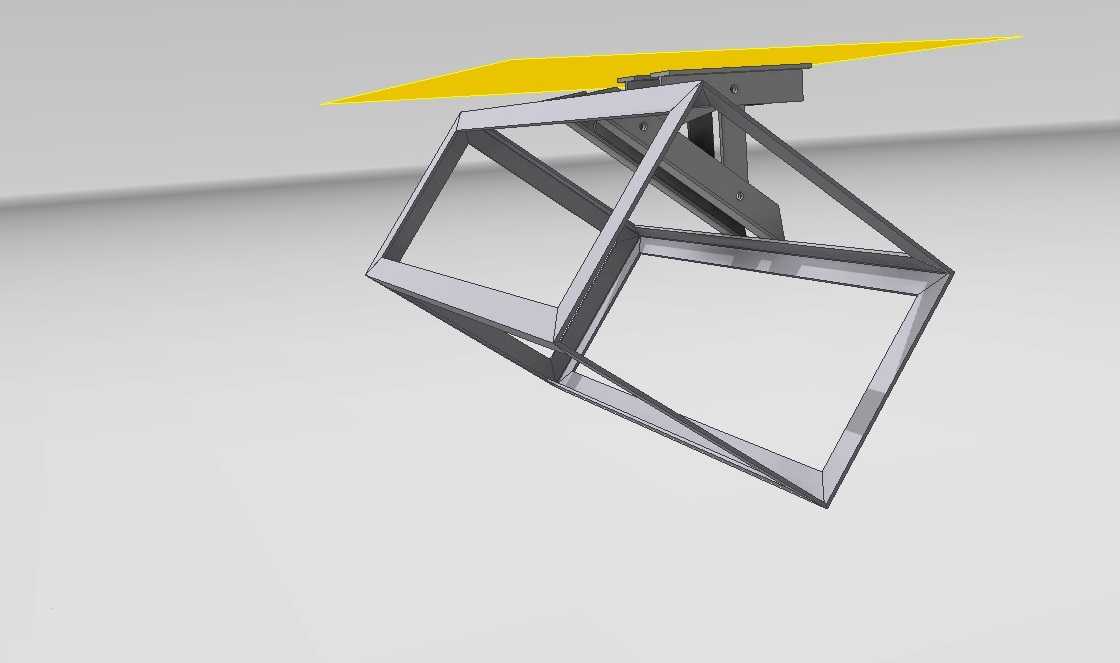

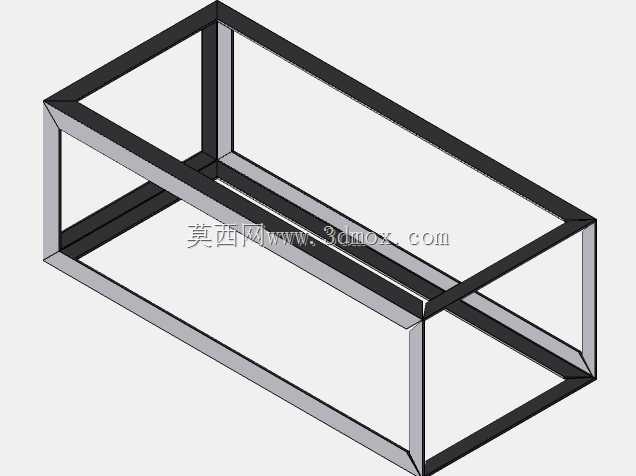

　　框架主体采用方管焊接的框型结构，这种结构形式在同等重量下具备更高的抗扭、抗弯刚度，方管的截面尺寸根据承载的扬声器重量选型，常规单只5-15寸专业扬声器对应的框架主方管截面选用2020mm到3030mm规格，壁厚不小于1.2mm，焊接位置采用满焊后打磨处理，避免应力集中导致的焊缝开裂。框架的框体内腔尺寸根据扬声器单元的安装开孔尺寸预留，框体边缘预留扬声器固定的螺丝孔位，孔位采用等距排布，适配同尺寸规格不同品牌的扬声器安装，不需要针对单一品牌产品单独开模，提升框架的通用适配性。

　　结构设计上，顶面连接的支架与主框架之间采用铰接式连接结构，允许框架在一定角度范围内调整俯仰角度，现场安装时可以根据声场覆盖的需求调整扬声器的朝向，调整到位后通过两侧的锁紧螺栓固定角度，不需要额外加装角度调节配件。框架的边角位置做倒圆角处理，避免安装过程中尖锐边角划伤施工人员，也防止长期使用过程中积灰形成明显的卫生死角。整个框架的表面处理采用静电喷塑工艺，颜色可以根据室内装修风格选配黑色或者白色，尽可能弱化框架自身的视觉存在感，让观众的注意力集中在空间内容而非安装构件上。

　　从安装流程的适配性来看，框架设计时拆分了顶面固定座与主框架两个部分，高空作业时可以先将重量较轻的顶面固定座安装在建筑顶面，完成点位校准、螺栓紧固之后，再将主框架与固定座通过螺栓连接，减少单次高空作业的持重，降低施工安全风险。框架整体的重量控制在单名施工人员可以独立托举安装的范围内，不需要额外借助吊装设备即可完成安装作业，适配小型项目的施工条件。同时框架预留了线缆穿引的空位，扬声器的供电线、音频线可以从框架内部的空腔穿引到顶面布线槽，避免线缆外露影响空间整洁度，也防止线缆长期暴露在空气中出现老化破损的问题。

　　在结构刚度校核层面，设计时重点核算了框架在满载情况下的最大形变量，确保框架最外侧边缘的静载形变量不超过1mm，避免扬声器工作时的振动与框架产生共振，导致音质出现杂音。连接位置的螺栓选型采用8.8级高强度螺栓，配套防松垫圈，即使长期承受振动载荷也不会出现连接松动的问题。框架的所有外露金属部件都做了防锈处理，即使在湿度较高的室内环境比如游泳馆、餐饮空间使用，也不会出现锈蚀掉漆的问题，延长构件的整体使用寿命。
