小型手动台式打孔工装夹具三维设计

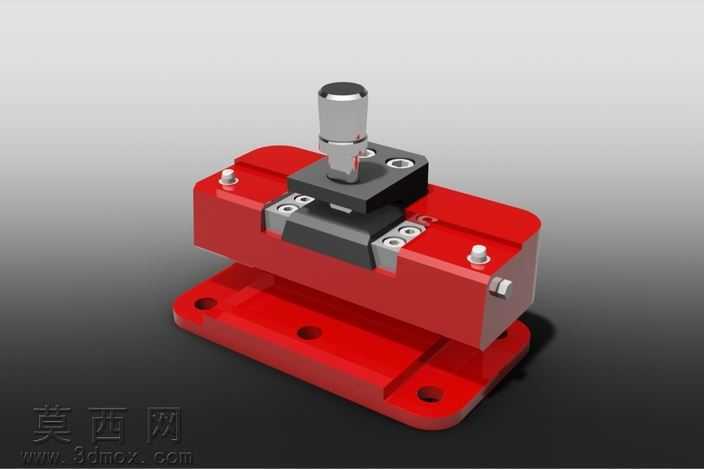

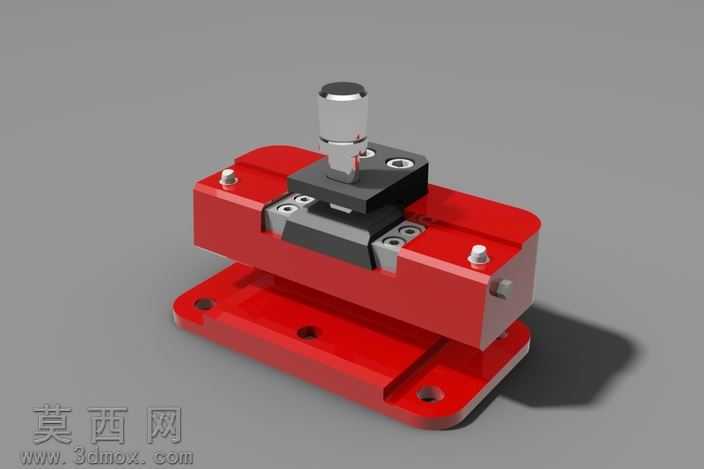

本作品为小型手动打孔工装的三维设计成果，整体采用Autodesk Inventor完成全参数化建模，建模过程严格遵循机械加工工装的设计规范，对每一处装配间隙、配合公差都做了对应参数约束，确保模型可直接导出工程图用于实际加工生产。模型渲染阶段采用了写实工业材质方案：底座部分采用哑光铸铁材质，还原铸铁件表面细微的磨砂颗粒质感与深灰金属底色，同时添加了轻微的使用磨损痕迹提升真实感；中部夹持主体采用亮红色喷塑金属材质，模拟工业工装常用的防锈喷塑表面，调整了材质的粗糙度与反光度参数，避免过度反光造成的视觉失真；顶部的打孔导向组件采用银灰色调质钢材质，还原精加工金属件的高光金属质感，对导向柱的圆柱面做了细微的车削纹理处理，贴合实际机加工零件的表面特征；紧固件部分采用镀锌螺丝材质，还原标准件的亮银色金属光泽与六角头的结构细节。结构设计上，该工装采用分体式装配结构，底部为带安装孔的方形底座，四个沉头安装孔可通过螺栓将工装固定在钻床工作台或钳工台面上，保证打孔作业时的整体稳定性；中部为对称式双夹块结构，通过侧边的锁紧旋钮可实现对不同尺寸待加工工件的快速装夹，夹块的夹持面做了防滑纹理设计，避免钻孔过程中工件出现移位；顶部设置有可更换的钻套导向结构，能够针对不同直径的钻头更换对应规格的钻套，保证钻孔的位置精度与垂直度，避免钻孔出现偏斜。设计思路围绕小型零件手动打孔的实际作业需求展开，摒弃了复杂的气动、液压夹紧结构，全部采用手动操作的机械结构，整体结构紧凑、操作便捷，无需外接动力源即可完成装夹与打孔导向作业，既适合小型加工车间的单件小批量打孔作业，也可用于钳工实训的教学演示场景。建模过程中对所有活动部件都做了运动仿真约束，可模拟夹块开合、锁紧旋钮旋转、钻套拆装的完整动作流程，模型同时导出了通用IGES格式文件，可兼容多数主流三维设计软件打开编辑，方便使用者根据自身的加工需求调整工装的夹持范围、钻套尺寸等参数，适配不同规格工件的打孔加工需求。
