直列三缸往复式动力机构结构设计

项目分类:发动机 发布时间:2022-03-16 ID:578887
  • 直列三缸往复式动力机构结构设计

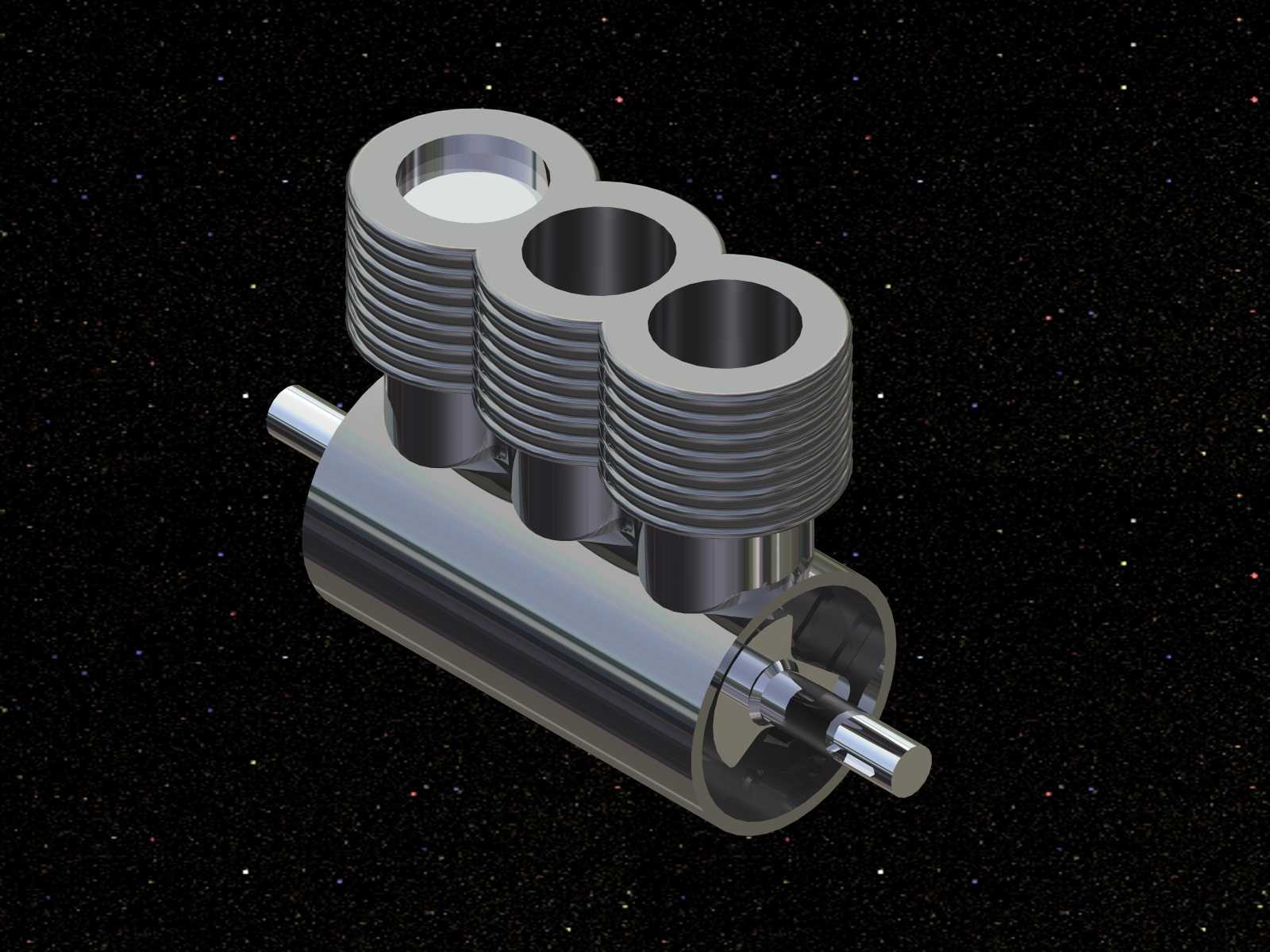

  这套直列三缸动力结构的建模,最初是为小型通用动力设备做原理验证用的,日常接触的小型发电机组、便携农林作业机具、轻型代步设备的动力单元,很多都采用这类三缸布局,相比单缸结构它的动力输出平顺性有明显提升,又比四缸结构更紧凑、自重更低,适配对安装空间和整机重量有严格限制的应用场景。

  从实际功能逻辑来看,这套结构的核心是通过三个气缸内的往复直线运动,带动曲轴完成旋转动力输出,三个气缸沿曲轴轴向等距排布,相邻气缸的工作相位差为120度,能保证曲轴每旋转一周都有气缸处于做功行程,大幅降低单缸结构常见的动力脉冲问题,输出扭矩的波动幅度控制在更小范围,减少配套传动系统的冲击载荷。建模过程中首先确定的是曲轴的偏心距参数,这个数值直接决定活塞的行程长度,要和预设的气缸排量目标匹配,同时要平衡活塞运动的线速度,避免过高的往复惯性力带来的额外振动。

  结构设计上,三个气缸采用一体化排布的散热鳍片外壳,鳍片的间距和厚度是参考自然风冷的散热需求设定的,不需要额外加装水冷套结构,能进一步压缩整机的体积和结构复杂度,适合小型动力设备的轻量化需求。曲轴采用整体式支撑结构,两端伸出的轴颈作为动力输出端和安装定位基准,安装时两端通过轴承座固定在设备机架上,轴向定位基准选在曲轴输出端的轴肩位置,能避免工作过程中出现轴向窜动。活塞和气缸内壁的配合间隙参考通用内燃机的配合公差设定,建模时预留了活塞环的安装槽位,虽然是原理级模型,但关键配合面的尺寸边界完全按照实际加工要求设定,没有做无依据的简化。

  安装边界方面,这套结构的整体外形沿曲轴轴向为长条形布局,三个气缸的中心轴线平行且垂直于曲轴轴线,安装时需要保证气缸轴线处于垂直方向,避免活塞偏磨。曲轴两端的轴颈直径统一,适配标准规格的深沟球轴承,安装孔位的中心距和气缸体底部的安装凸台位置,都参考同排量通用动力机的通用安装尺寸做了匹配,能直接适配现有小型动力设备的机架安装位,不需要额外做转接结构设计。

  建模过程中特意做了运动干涉检查,模拟曲轴旋转全行程内活塞、连杆、曲轴拐臂之间的相对位置,确保各运动部件在全行程内不会出现碰撞,连杆的长度和曲轴偏心距的比值经过反复调整,既保证活塞运动过程中对气缸壁的侧压力在合理范围,又不会让整机的高度尺寸超出预设的安装边界。气缸体的散热鳍片从气缸顶部一直延伸到曲轴箱结合面位置,能最大化气缸的散热面积,保证连续工作时气缸壁的温度均匀,避免局部过热导致的变形问题。

  对于做动力系统选型或者原理教学的从业者来说,这套模型能直观展示三缸动力结构的运动逻辑,各部件的拆分逻辑也完全按照实际装配流程设定,曲轴从曲轴箱端装入,活塞从气缸顶部装入后通过连杆和曲轴拐臂连接,气缸体和曲轴箱通过结合面的螺栓孔固定,装配顺序和实际生产中的装配流程完全一致,没有出现结构上无法装配的倒扣或者干涉问题。在做小型设备动力匹配时,可以直接参考这套结构的外形尺寸预留安装空间,动力输出端的轴颈尺寸也可以根据配套的传动部件做适配调整,核心的气缸排布和曲轴相位逻辑不需要改动,就能满足不同功率等级的小型动力需求。
