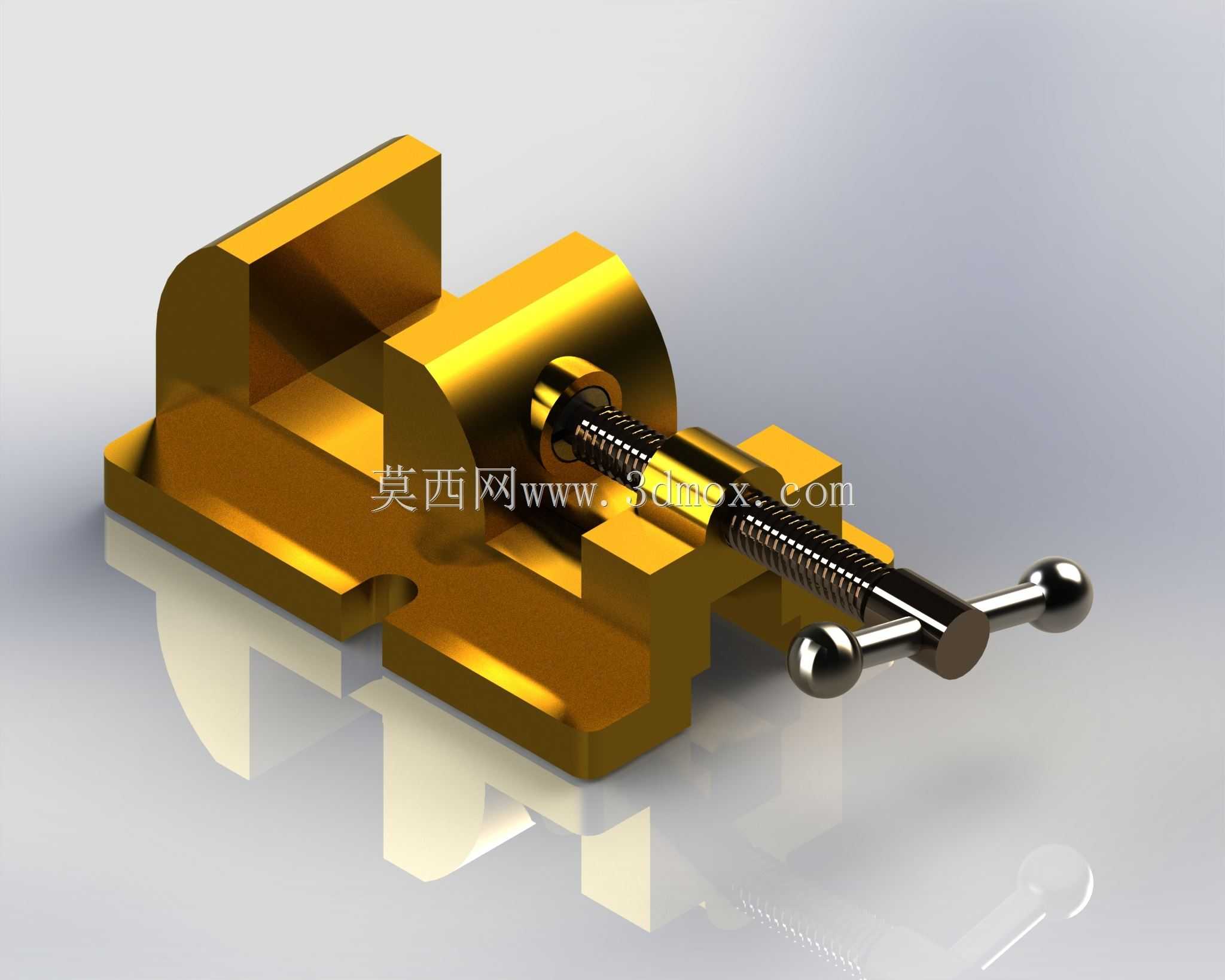

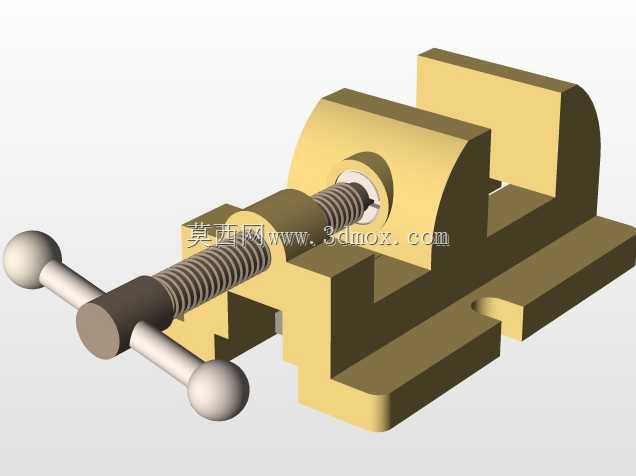

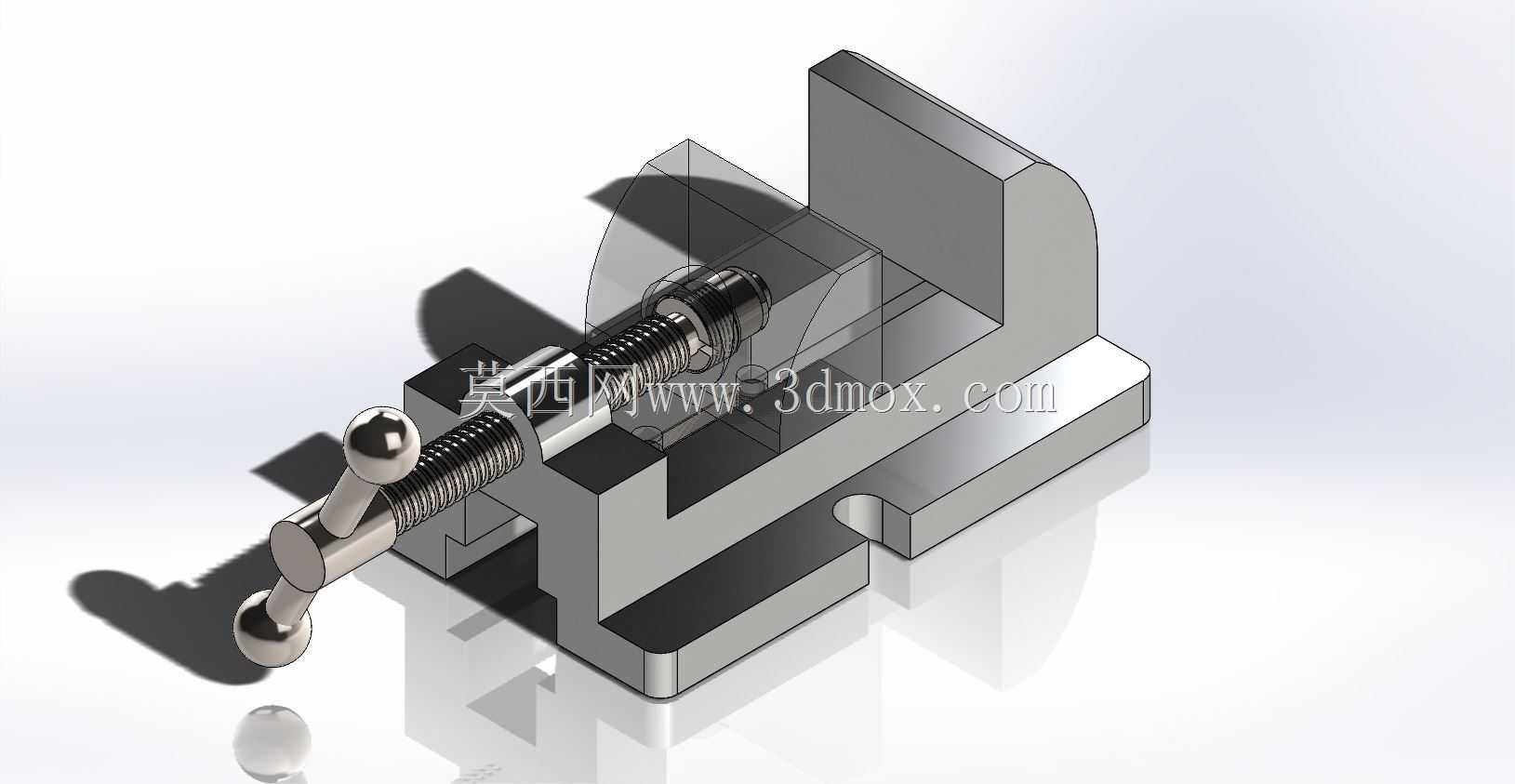

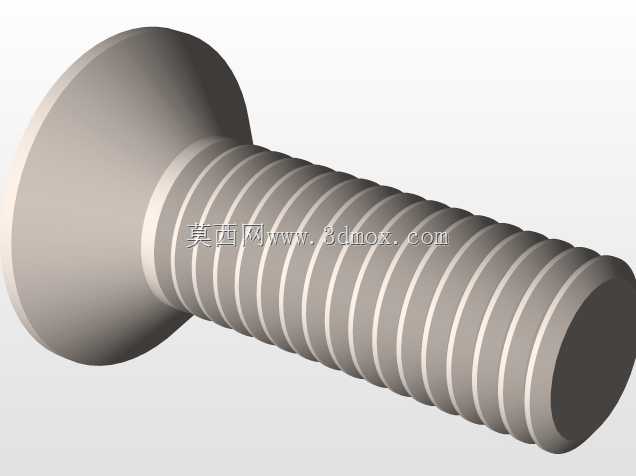

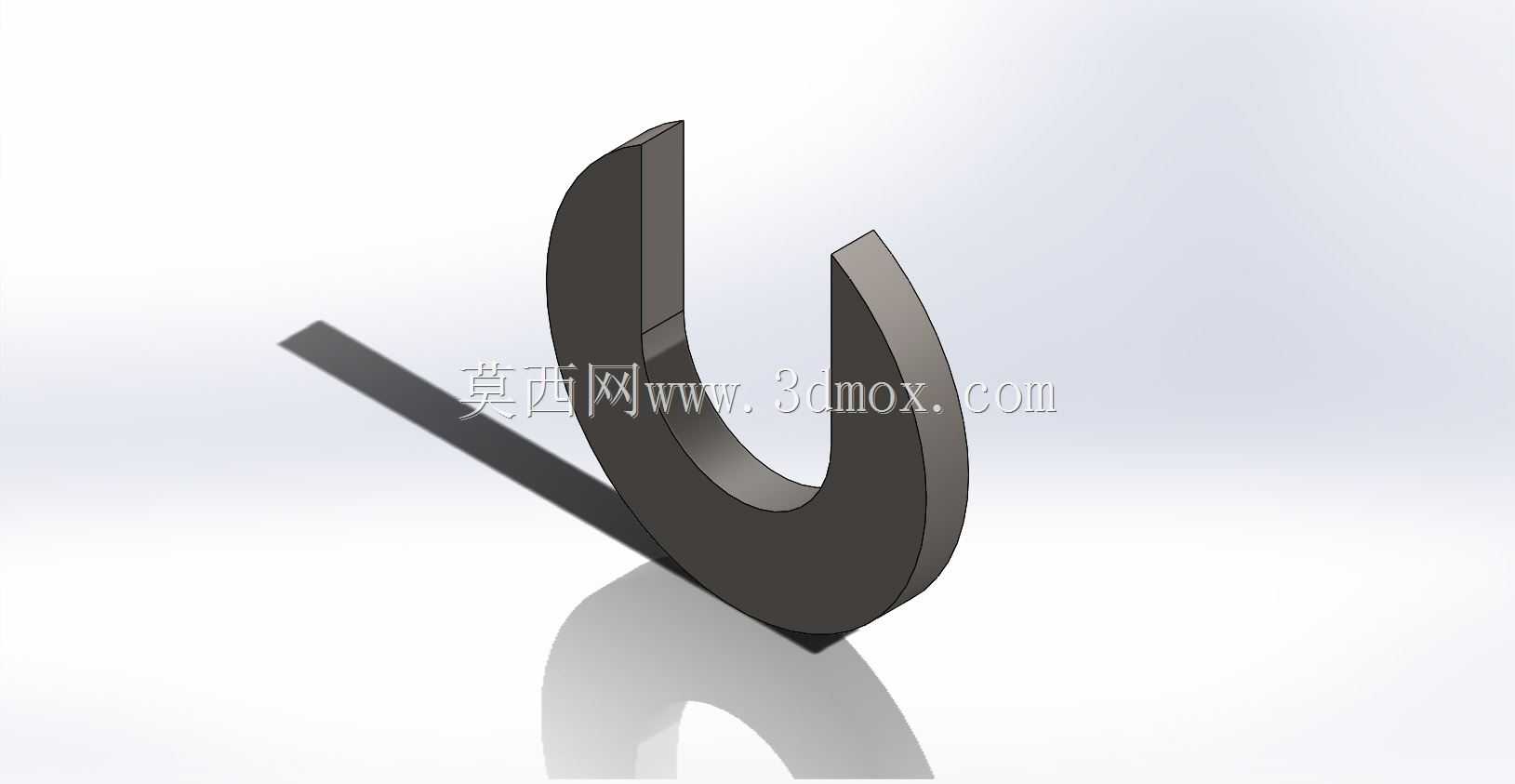

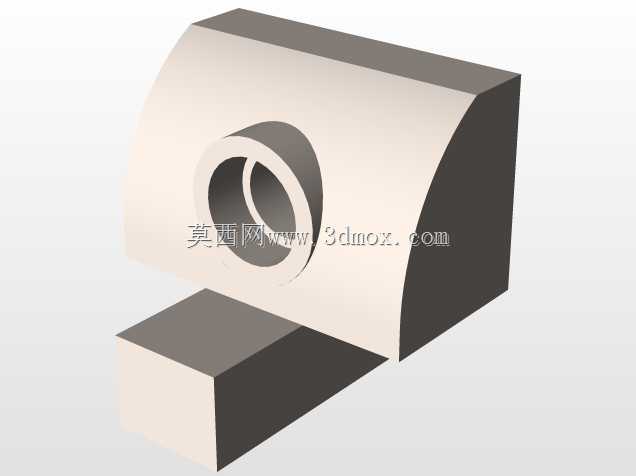

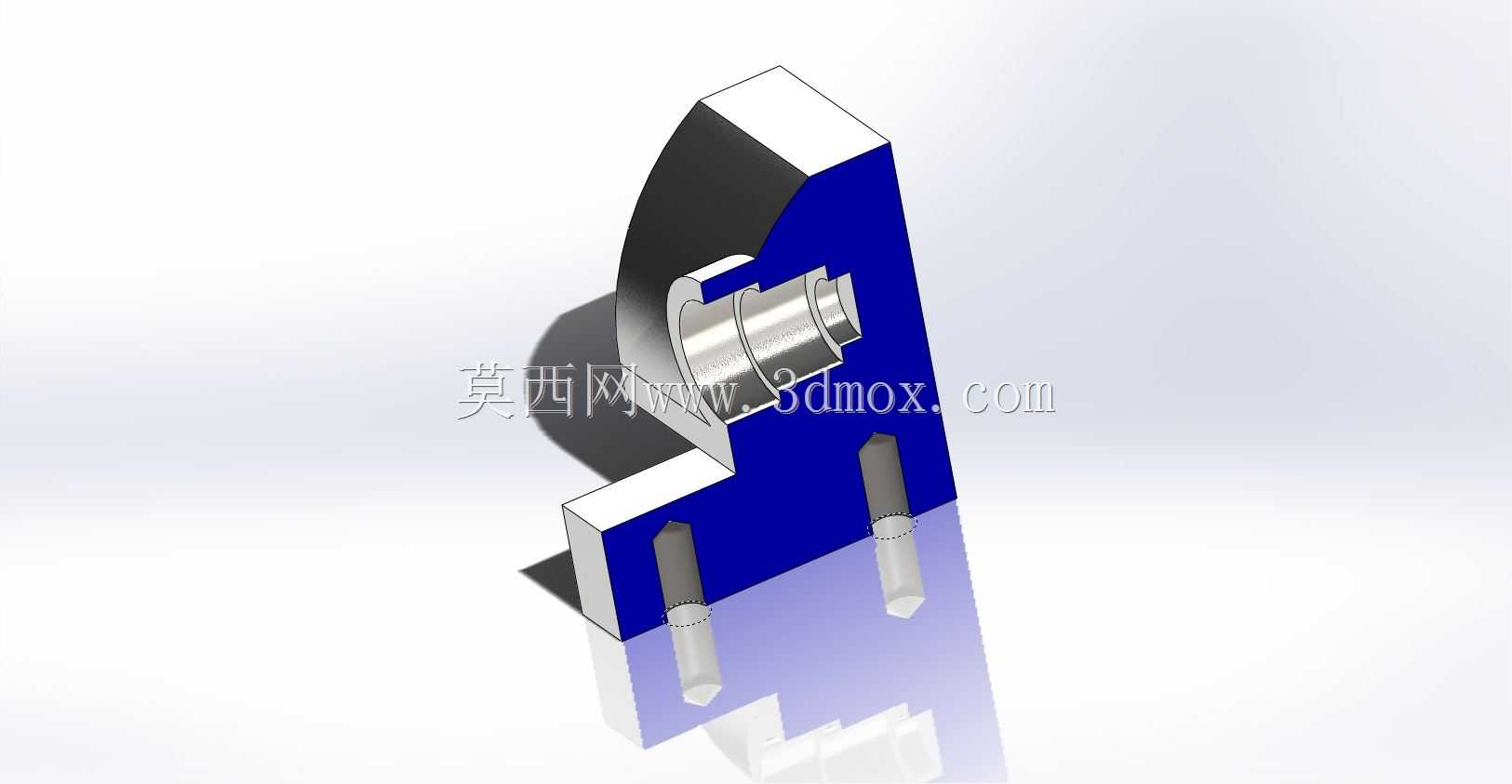

机加工台用手动夹紧虎钳结构设计

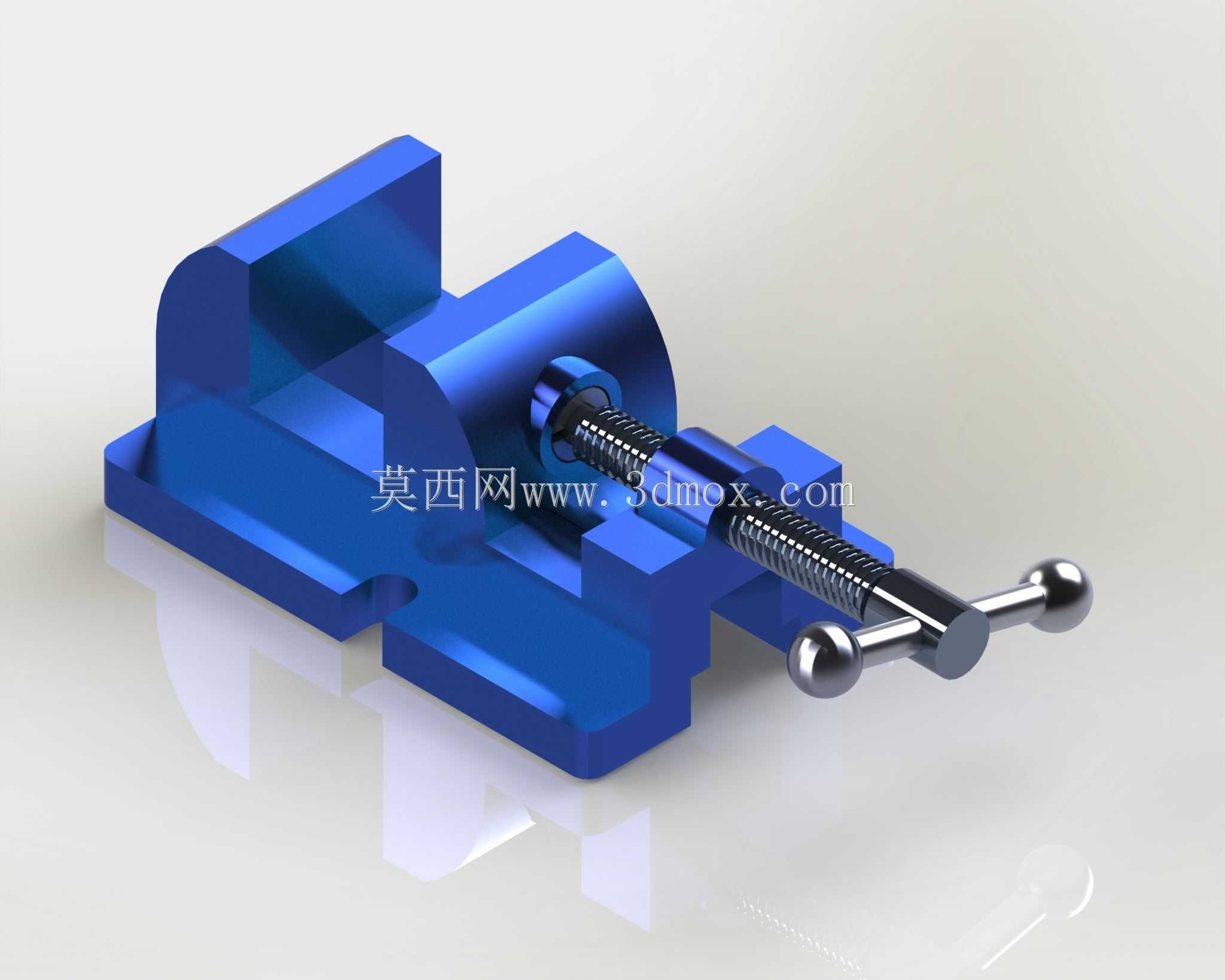

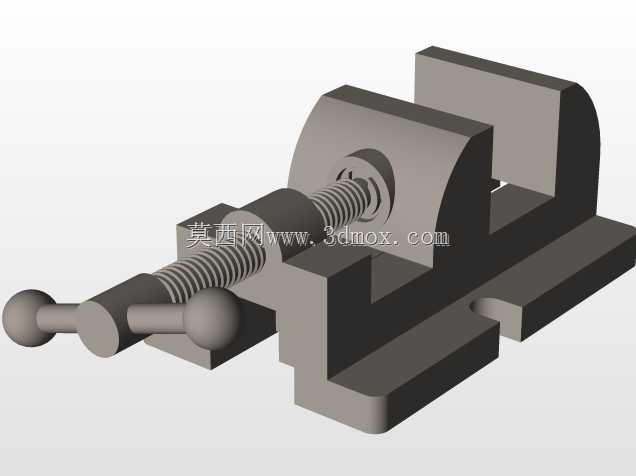

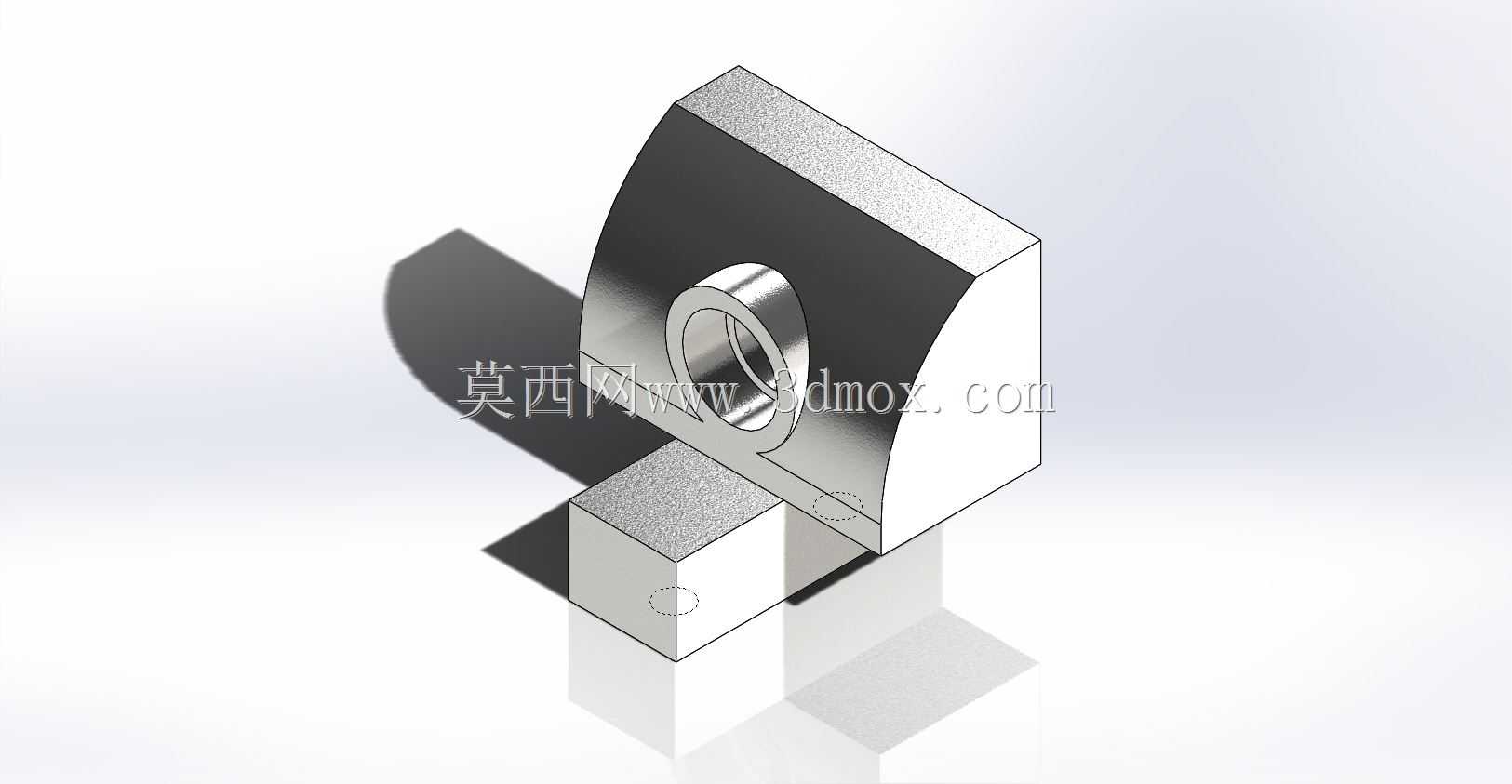

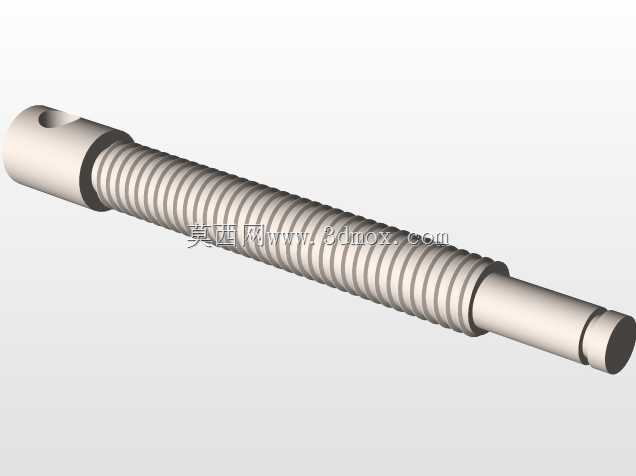

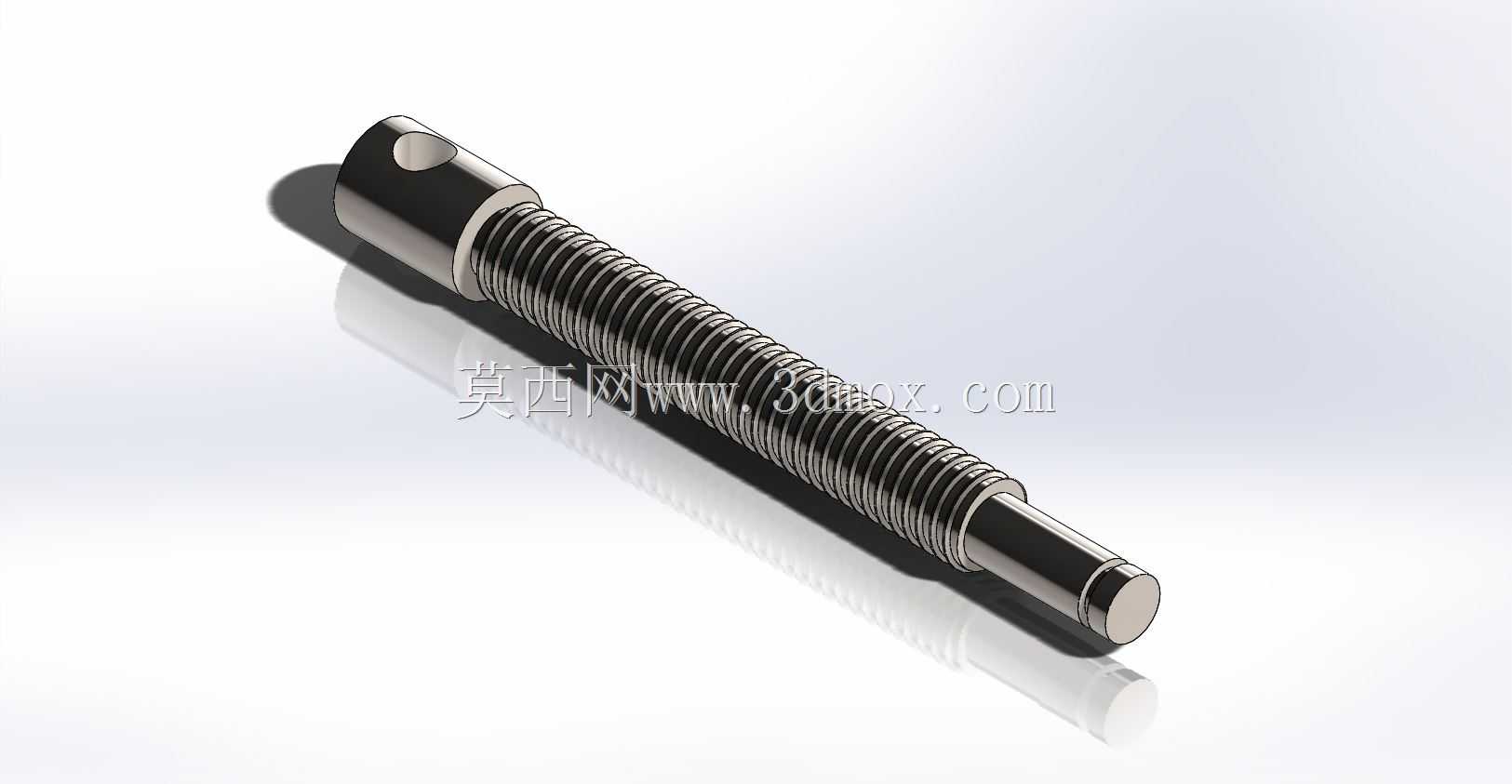

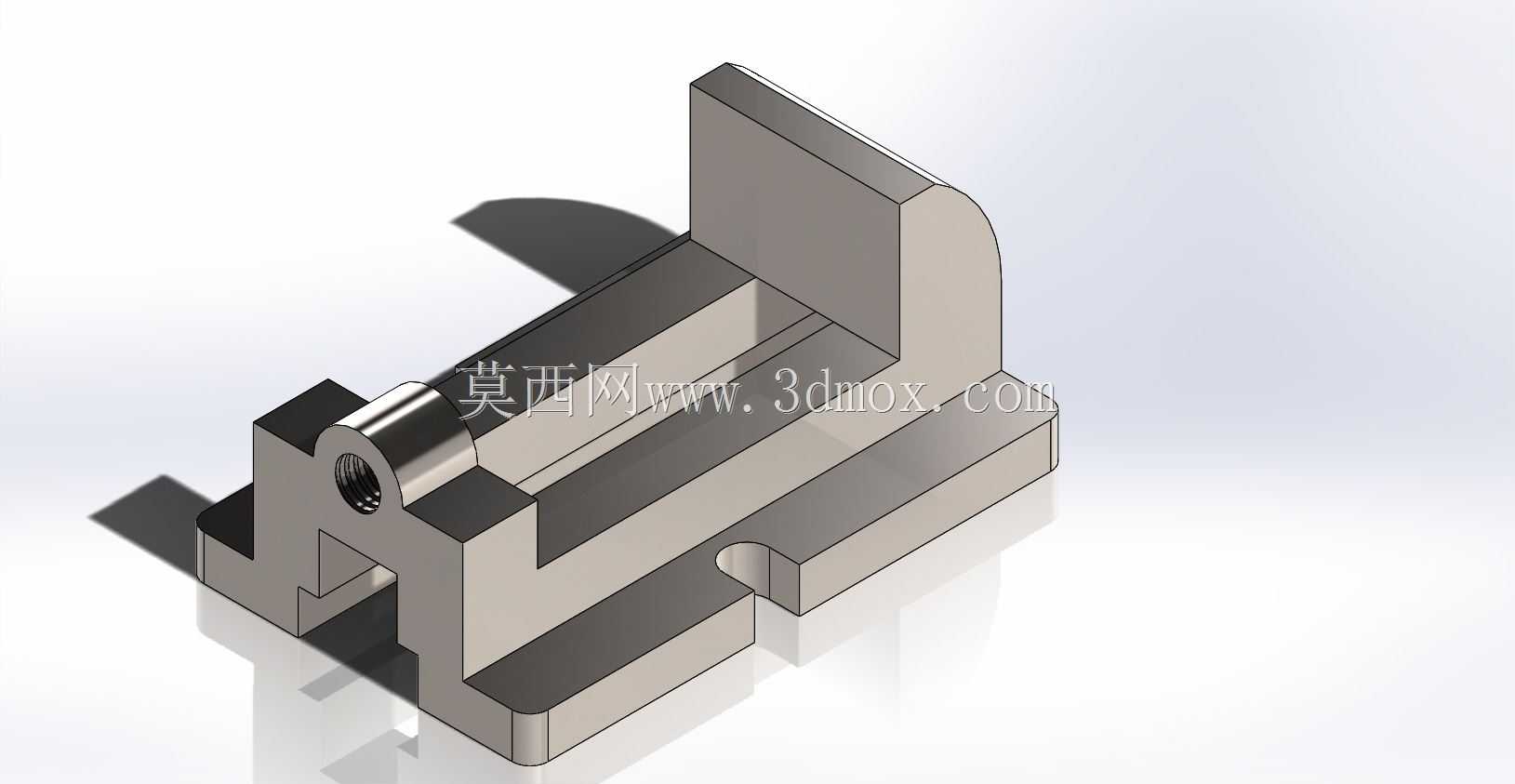

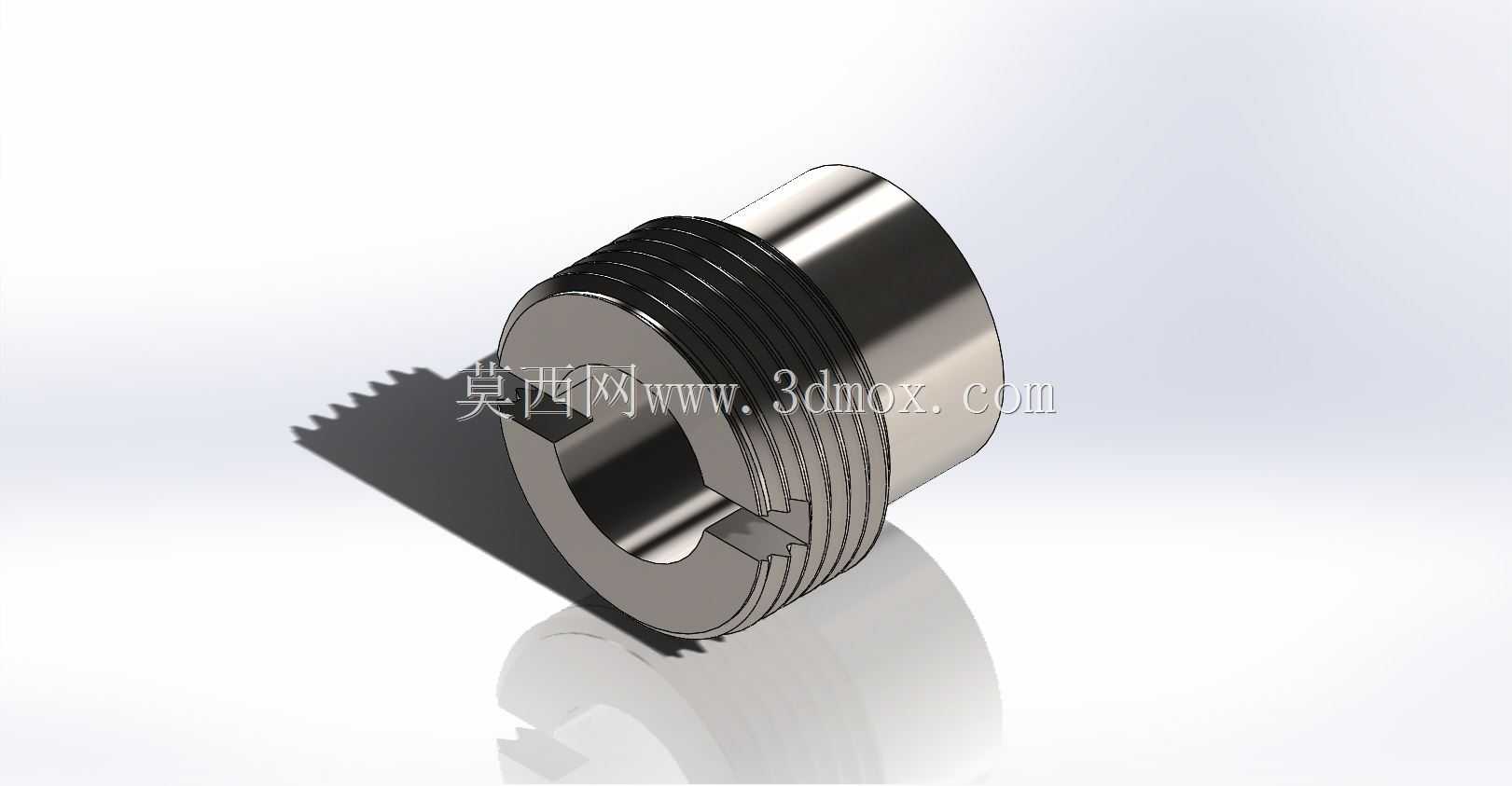

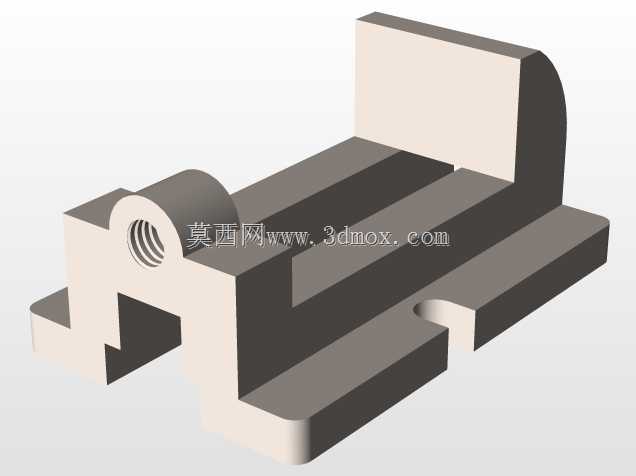

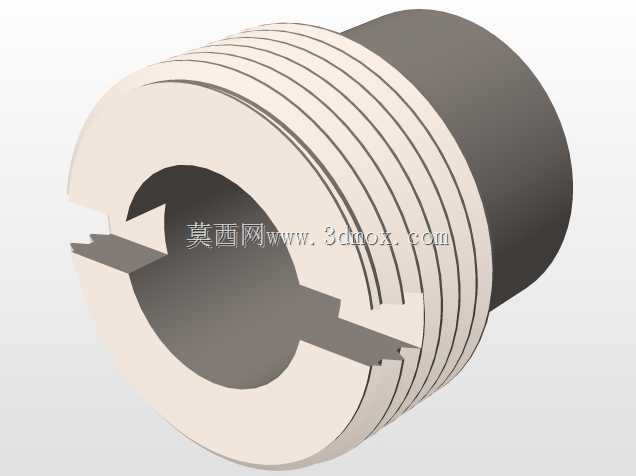

　　在常规机加工工位的装夹作业环节，这类手动虎钳是钻、铣、锉磨等工序里最常用的工装夹具，不管是小型维修工位的单件修配，还是实训车间的基础加工教学，或是小批量零件的简易装夹，都能看到这类结构的应用。区别于液压、气动类的自动夹紧工装，这款手动虎钳不需要外接动力源，完全依靠操作人员转动摇柄实现夹紧动作，在没有压缩空气或液压站的零散作业场景下适配性极强，不会受场地动力条件限制。从结构设计逻辑来看，整体采用一体式铸钢基体作为固定钳身，活动钳身通过燕尾导轨结构与基体配合，传动部分采用梯形螺纹副，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中受力更均匀，夹紧时能提供足够的轴向推力，同时具备一定的自锁性能，

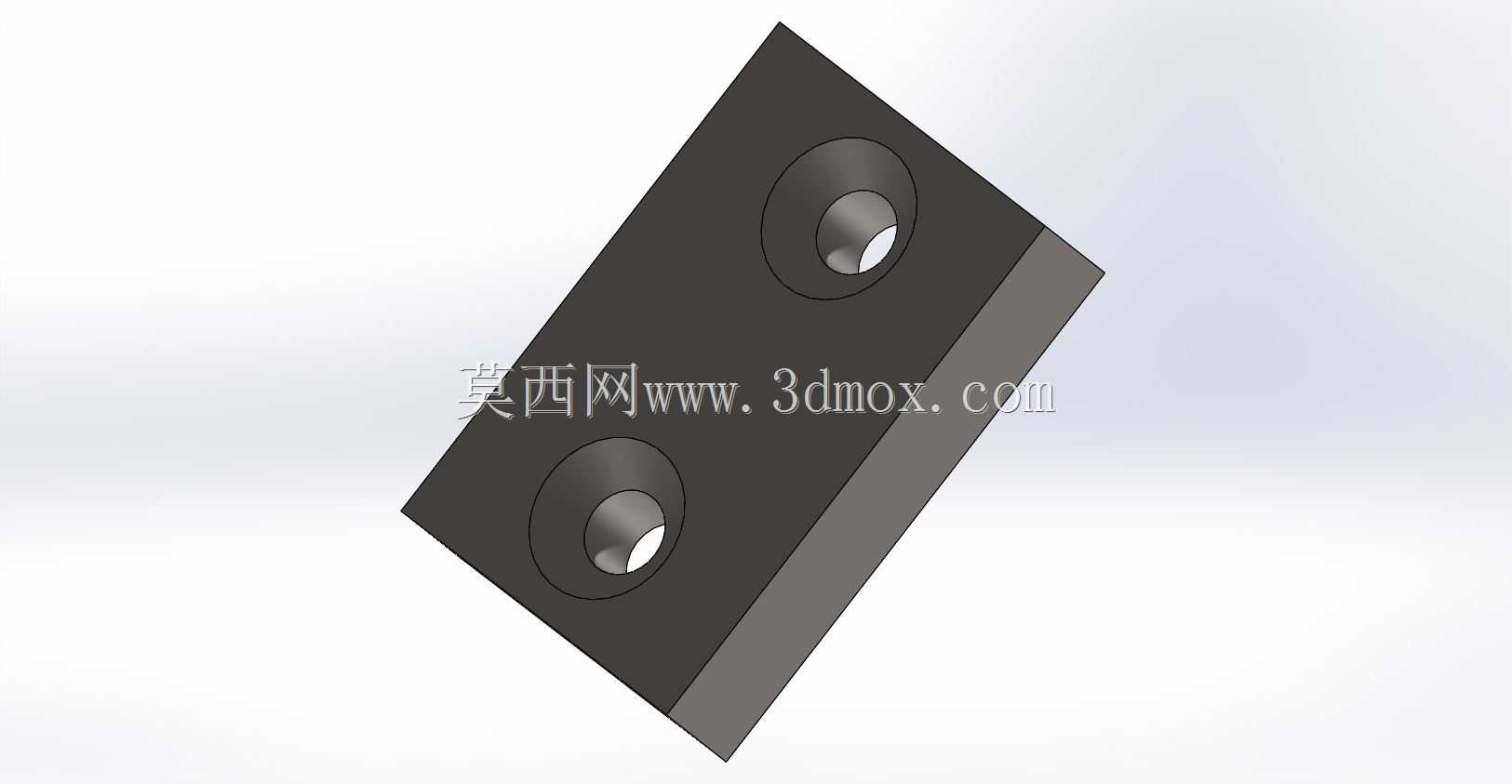

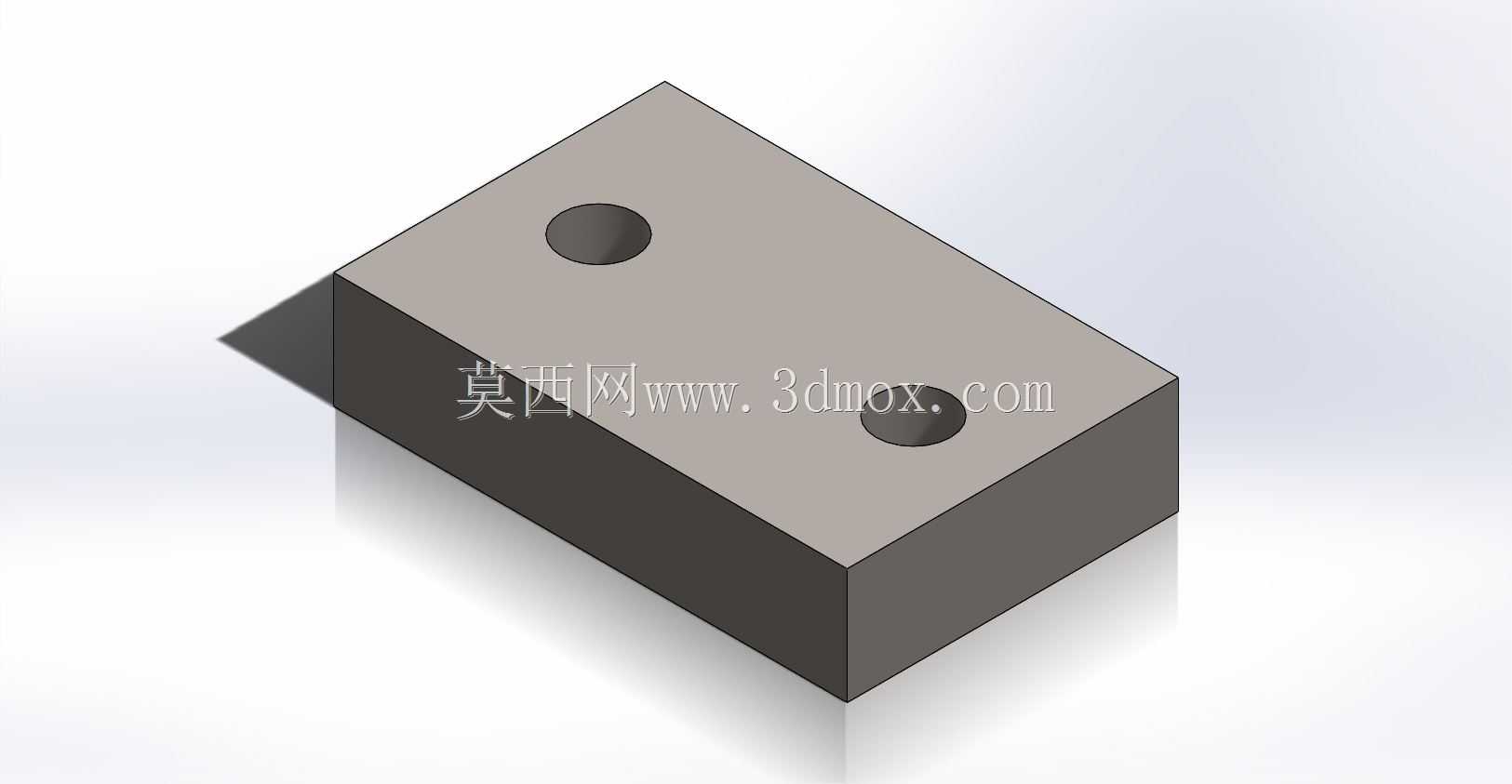

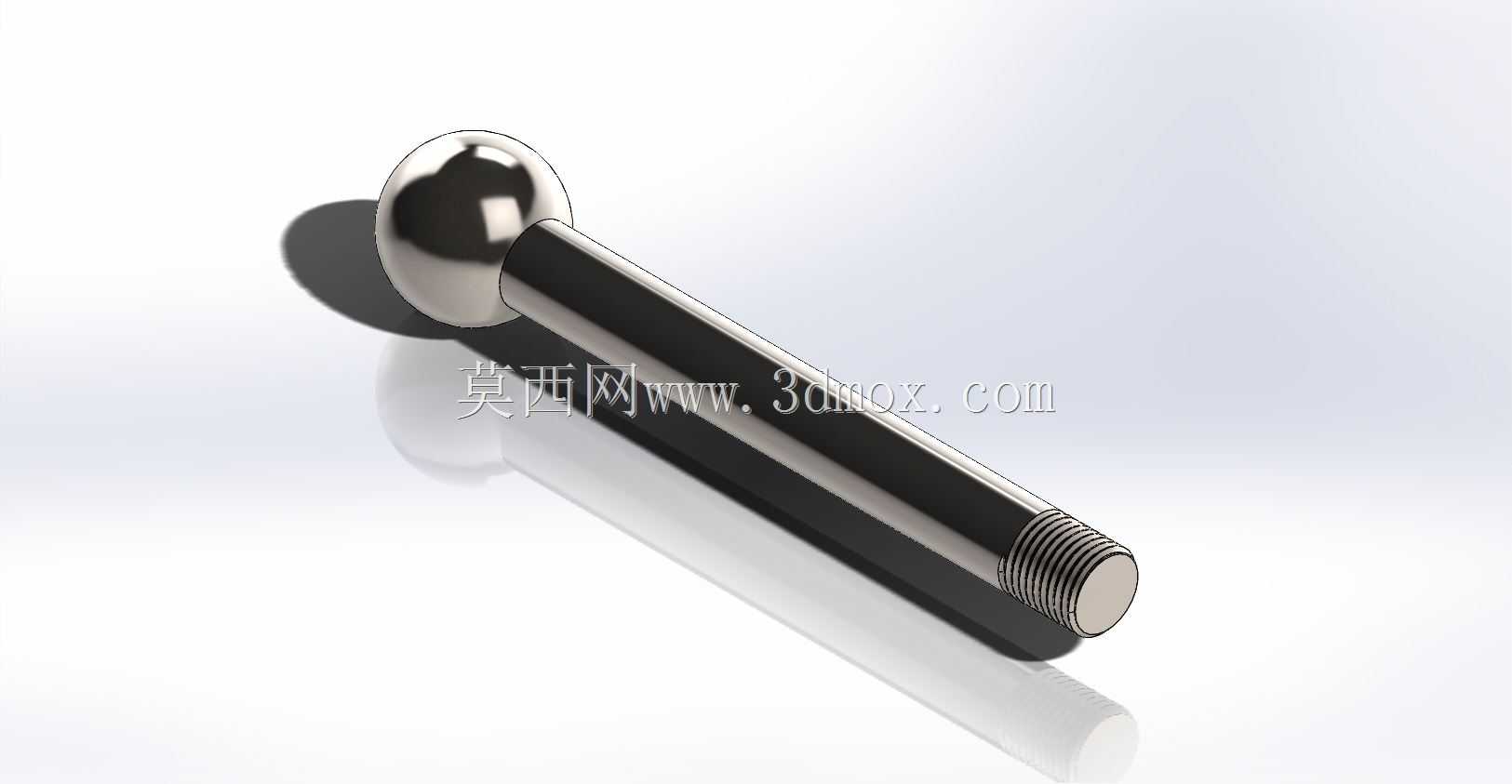

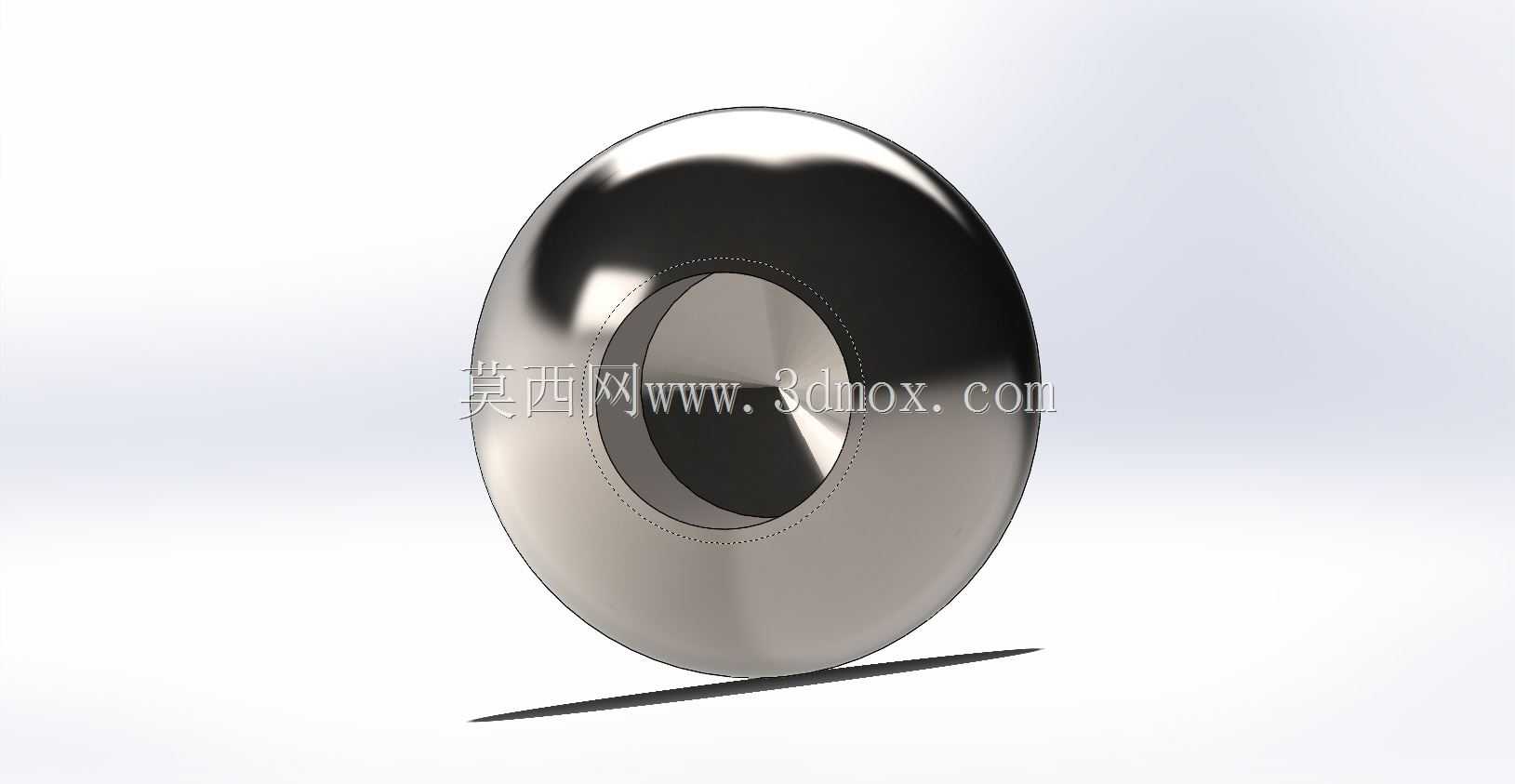

　　夹紧工件后不会因为加工过程中的振动出现松脱问题，不需要额外增加锁止结构就能保证装夹可靠性。固定钳身的底座部分设计有贯通的安装槽孔，安装时可以通过T型螺栓直接固定在机床工作台或者钳工台面上，安装边界完全适配常规台面孔距，不需要额外加工转接板，钳口张开的最大行程能覆盖常规小型零件的装夹尺寸，钳口部分做了可更换的齿面结构，长期使用磨损后只需要更换钳口板就能恢复装夹精度，不需要整体报废钳身，能降低长期使用的维护成本。设计过程中特意将活动钳身的导轨配合面做了加长处理，夹紧过程中活动钳身不会出现偏摆，保证钳口上下的夹紧力一致，避免装夹薄型工件时出现一端翘起的问题，摇柄部分采用双球头的转动手柄，操作人员施力时可以双手同时发力，

　　不需要借助加力杆就能达到足够的夹紧力，手柄球头做了圆滑过渡，转动过程中不会划伤操作人员手部。从实际使用的角度出发，这款虎钳的整体重心偏低，底座与台面的接触面积足够大，夹紧大尺寸工件时不会出现倾覆问题，钳身的排屑空间做了预留，加工产生的铁屑不会堆积在导轨缝隙里，日常清理只需要用毛刷清扫即可，不会因为铁屑卡滞影响活动钳身的滑动顺畅度。螺纹传动部分预留了润滑注油孔，定期加注润滑脂就能降低螺纹副的磨损，延长整体使用寿命。在装配逻辑上，所有配合面都做了公差适配，导轨间隙可以通过侧边的调节镶条调整，长期使用出现磨损后，只需要调整镶条的压紧量就能消除配合间隙，保证钳身的运动精度，不需要对基体进行二次加工。钳口的夹持面做了交叉网纹处理，

　　夹紧工件时能提供足够的摩擦力，即使是表面光滑的金属坯料，夹紧后也不会在铣削力作用下出现滑移，同时网纹的深度控制在合理范围，不会在工件表面留下过深的夹痕，减少后续表面处理的工作量。对于需要进行角度加工的场景，这款虎钳的固定基体还可以配合转盘底座使用，不过当前展示的基础款结构已经能覆盖80%以上的常规装夹需求，整体结构没有多余的复杂零件，加工制造难度低，普通的机加工车间就能完成全部零件的加工和装配，后期维修更换配件也很方便，不需要定制特殊规格的零件。在钳工实训场景中，这类虎钳也是基础划线、锯削、锉削作业的必备工装，结构简单可靠，便于初学者理解螺纹传动、导轨配合的基础机械原理，同时足够耐用，能承受实训过程中不规范操作带来的额外载荷，不容易出现结构损坏。
