机加工夹持用手动台钳结构设计

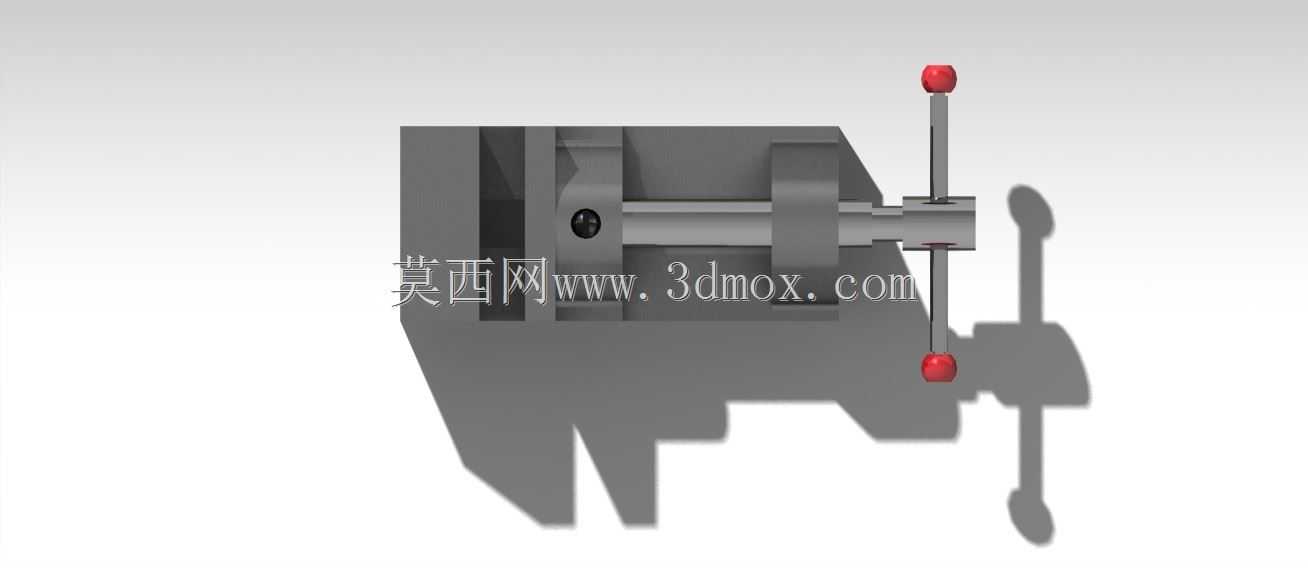

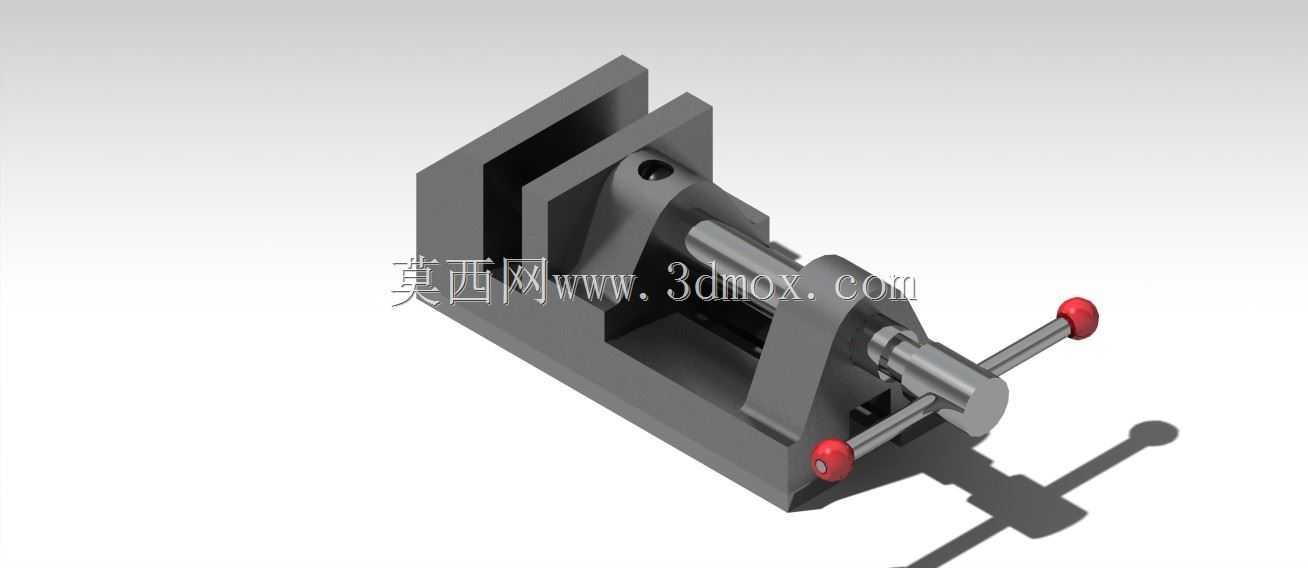

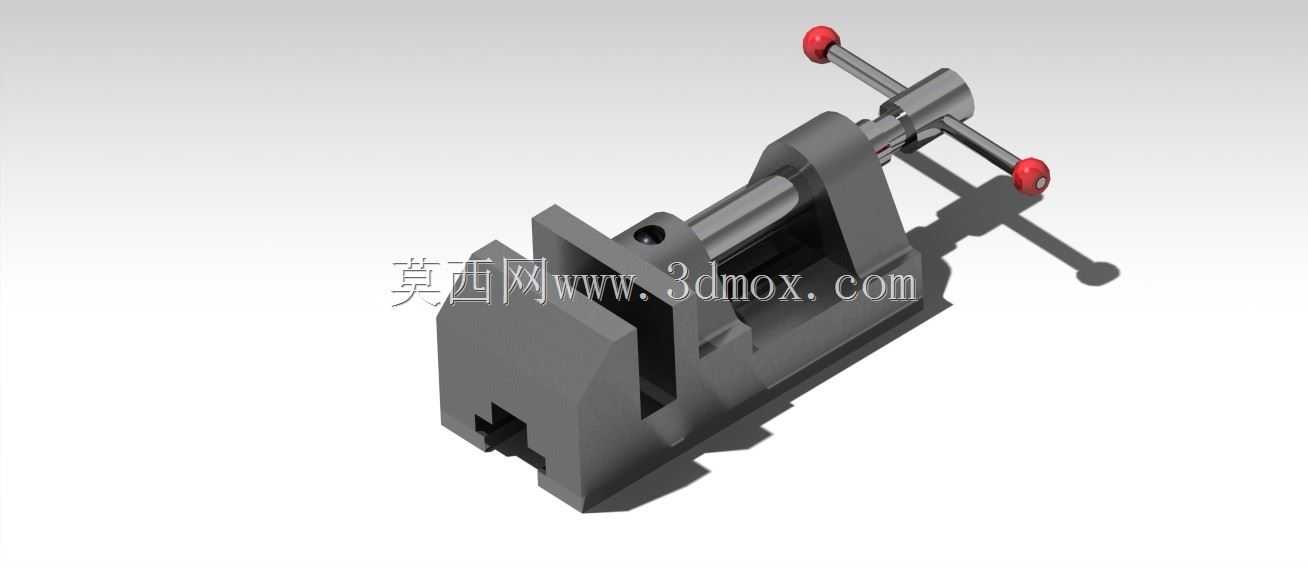

　　在常规机加工、钳工装配、小型零件修配的作业场景里，台钳是工位上不可或缺的基础夹持工装，不管是台式钻床的钻孔工位、钳工台的锉削修配工位，还是小型铣床的辅助装夹工位，都需要这类夹持装置来固定待加工工件，避免加工过程中工件位移导致的尺寸超差、加工崩边甚至安全隐患。这款手动台钳的整体结构采用经典的丝杠传动夹紧逻辑，固定钳身作为整个装置的承载基座，底部预留了与工作台面连接的安装位，可通过螺栓压紧的方式固定在钳工台或者机床辅助工作台上，安装时需要保证固定钳口的工作面与工作台进给方向的平行度误差控制在合理范围内，避免装夹工件后出现角度偏差。活动钳身通过导轨结构与固定钳身配合，配合间隙经过设计校核，既保证活动钳身可以沿导轨顺畅滑动，

　　又不会出现过大的旷量导致夹持精度下降，钳口部分采用可拆卸式的硬化钳口板，钳口表面加工有交叉防滑齿纹，能够在夹持金属工件时提供足够的摩擦力，针对不同材质的工件，也可以更换带铜垫或者橡胶垫的软钳口，避免夹伤工件的已加工表面。传动部分采用梯形丝杠结构，相比普通螺纹，梯形丝杠的传动效率更适配手动夹紧的操作逻辑，自锁性能可靠，夹紧工件后不会因为加工过程中的振动出现松脱的情况，丝杠末端的操作杆采用可拆卸式设计，两端的红色握把增大了操作时的摩擦力，操作人员转动操作杆时可以通过较小的力获得足够的夹紧力矩，针对不同尺寸的工件，丝杠的有效行程覆盖了常规小型零件的夹持范围，不需要额外加装垫块就可以完成多数常见尺寸零件的装夹。从结构设计的逻辑来看，

　　这款台钳在建模时优先保证了各配合面的形位公差合理性，固定钳身的导轨面与钳口安装面的垂直度、活动钳身的滑动面与钳口安装面的平行度都做了对应约束，避免装配后出现钳口错位、夹持工件时只有局部接触的问题。整体外形尺寸适配常规小型工位的安装需求，不会占用过多的工作台面空间，安装边界的螺栓孔位置按照通用钳工台的T型槽间距做了适配，不需要额外加工转接板就可以完成安装固定。实际使用过程中，这类台钳除了承担常规的金属零件装夹任务，也可以在装配作业中固定小型部件，方便操作人员完成销钉压装、螺丝紧固、零件修锉等操作，活动钳身的滑动导轨处预留了润滑脂加注的间隙，日常维护时只需要定期在导轨面和丝杠螺纹处涂抹润滑脂，就可以长期保持操作的顺畅性，

　　避免因为铁屑进入配合间隙导致的滑动卡滞问题。钳身主体采用铸铁材质的结构设计思路，保证整体刚性的同时可以吸收部分加工过程中的振动，减少钻孔、修锉时的共振传导，提升作业时的稳定性，丝杠部分采用钢材调质处理，提升螺纹部分的耐磨性，延长工装的整体使用寿命。在建模过程中，各零件的装配关系完全按照实际装配逻辑做了约束，固定钳身与导轨的配合、丝杠与活动钳身的传动连接、钳口板的安装定位都还原了实际产品的装配顺序，对于结构设计从业者来说，可以参考这类基础工装的设计逻辑，理解手动夹紧机构的力传递路径、导轨配合的公差选取、工装安装边界的尺寸规划思路，在设计其他专用夹持工装时，可以借鉴这类成熟结构的可靠点，根据实际的工件夹持需求调整钳口尺寸、丝杠行程、整体安装尺寸，快速适配不同的作业场景。
