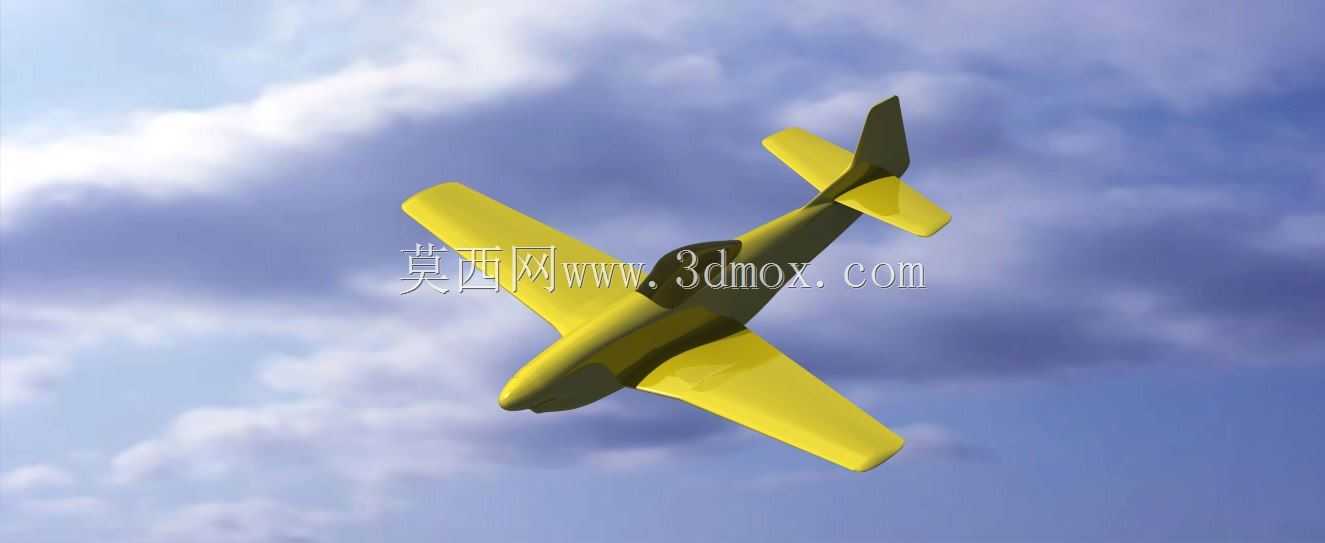

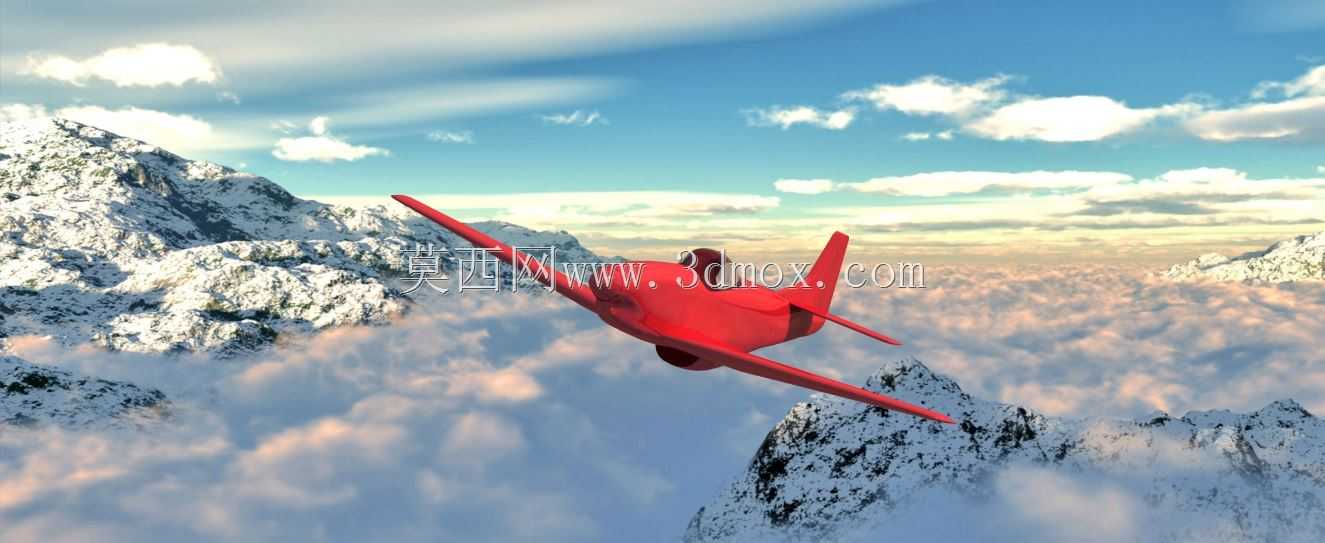

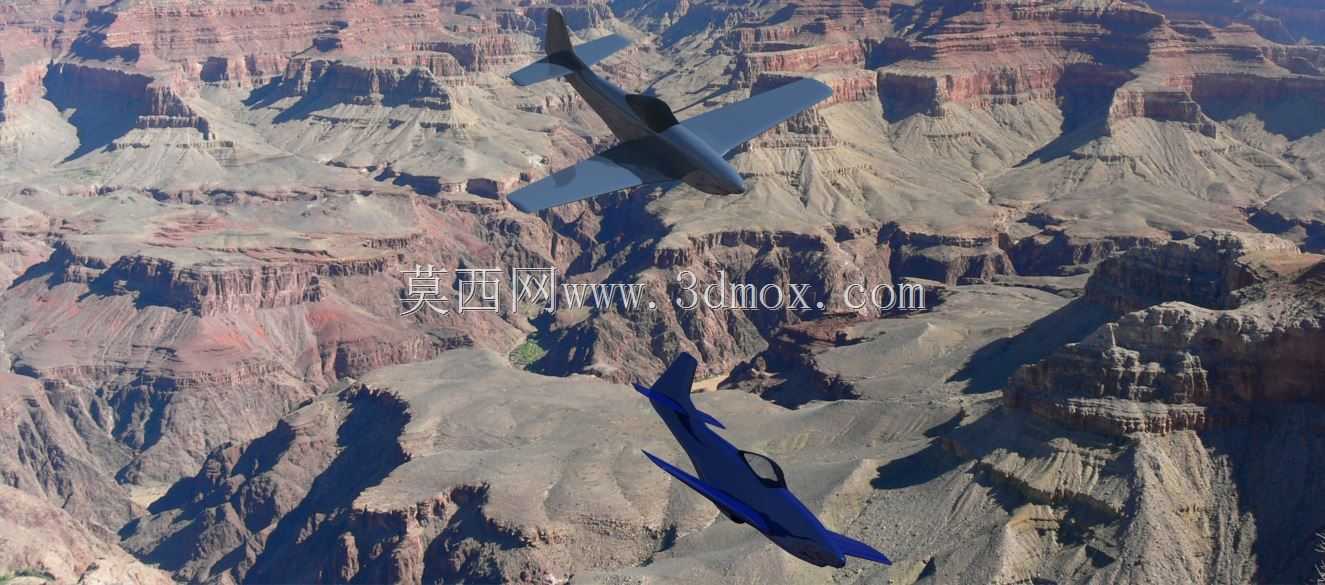

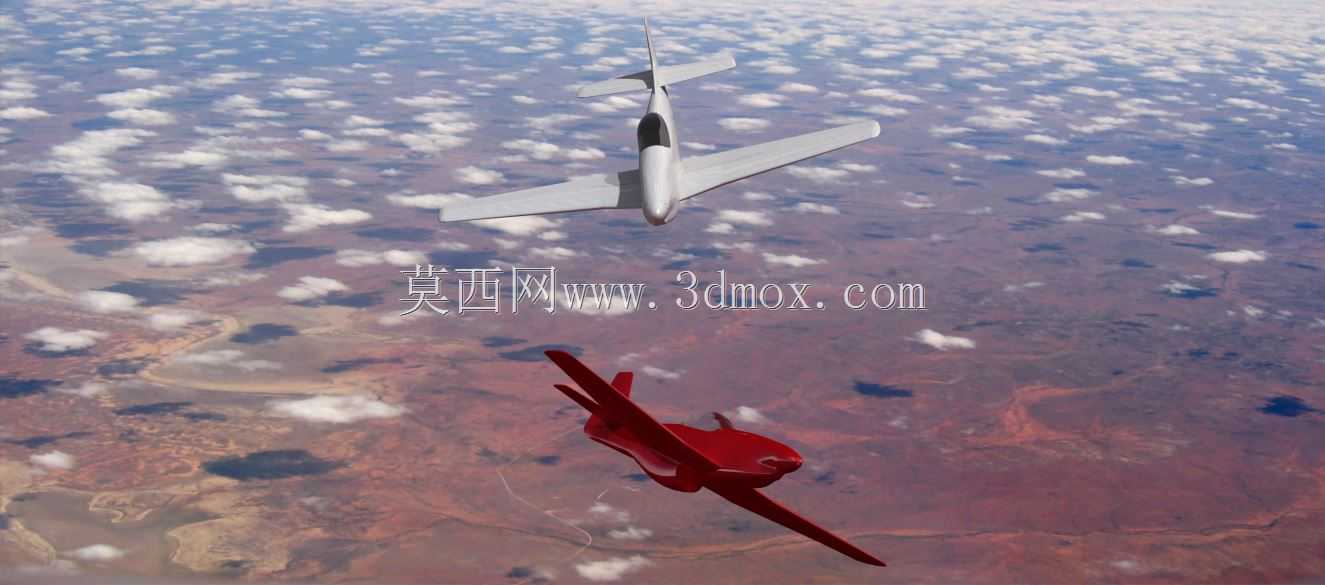

复古螺旋桨轻型单座飞机外观结构

　　这款固定翼飞行器的外观结构设计，核心围绕低速低空飞行场景的使用需求展开，可覆盖航空科普教具制作、航模赛事参赛原型、影视道具三维预演、小型通用飞行器概念验证等多个实际应用场景。从实际用途来看，该结构既可以等比例缩放后作为遥控航模的加工参考，也可作为轻型载人飞行器概念设计阶段的外观验证载体，还能用于航空教学环节中固定翼飞行器气动布局的演示素材。

　　设计过程中优先考虑了低速飞行下的气动稳定性，采用下单翼布局，机翼为平直梯形翼型，翼根到翼尖的弦长平滑过渡，能够在较低飞行速度下提供足够升力，同时降低失速临界速度，适配低空低速的飞行需求。机身采用流线型纺锤体设计，从机头到机尾的截面平滑收窄，尽可能减少飞行过程中的压差阻力，座舱位置设置在机身中部靠前区域，能够为驾乘人员提供良好的前方与下方视野，适配观光、教学飞行的视野需求。尾翼采用常规布局，垂直尾翼与水平尾翼的面积配比经过反复调整，能够保证飞行过程中的航向与俯仰稳定性，避免低速状态下出现姿态失控的问题。

　　建模过程中采用自由式曲面生成逻辑，先通过基准面搭建机身、机翼、尾翼的关键截面轮廓，再通过曲面放样、边界混合等操作生成连续的外表面，所有曲面连接处都做了G2连续处理，保证外观曲面顺滑无突兀折角，既符合气动设计的要求，也能满足后续渲染、3D打印或者模具加工的曲面质量要求。机翼与机身的连接位置做了平滑过渡的整流处理，避免连接处出现气流分离的问题，同时也让整体外观更加协调。

　　从安装边界与尺寸逻辑来看，该结构的翼展与机身长度比例控制在1.2:1左右，属于典型的轻型螺旋桨飞机尺寸配比，机翼的安装角设置为3度，能够在平飞状态下保证机身处于水平姿态，减少飞行阻力。起落架采用后三点式布局，两个主起落架设置在机翼根部下方，尾轮设置在机尾下部，主起落架的间距足够宽，能够保证地面滑行过程中的侧向稳定性，避免起降过程中出现侧翻问题。机身内部预留了动力系统、航电设备、驾乘空间的安装区域，机头位置的空间足够容纳小型活塞发动机与螺旋桨机构，机身中部的座舱区域可根据使用需求调整空间大小，适配单座或者双座的布局需求。

　　整个结构的外观细节做了简化处理，没有多余的突出结构，既能够降低建模与后续加工的难度，也能减少飞行过程中的寄生阻力。机翼后缘预留了副翼的安装位置，尾翼上预留了升降舵与方向舵的安装缝隙，能够为后续的活动操纵面设计提供安装边界参考，不需要再对主体结构做二次修改。机身表面的蒙皮分块逻辑也在建模过程中做了隐含处理，后续如果需要做蒙皮结构设计、铆钉细节添加，都可以基于现有曲面直接进行拆分，不需要重新构建基础外形。

　　在实际工程应用中，这类固定翼飞行器的三维模型还可以用于CFD气动仿真的前处理环节，顺滑的曲面质量能够减少仿真过程中的网格划分难度，提升仿真计算的收敛性与结果准确性。如果用于航模制作，该模型可以直接导出为STL格式进行3D打印，拆分后的机身、机翼、尾翼部件都能够适配常规桌面级3D打印机的打印尺寸，不需要做额外的拆分处理。如果用于概念展示，模型的曲面质量也能够满足高分辨率渲染、动画制作的需求，不需要再做曲面修复工作。
