九缸星形发动机配套火花塞结构三维设计

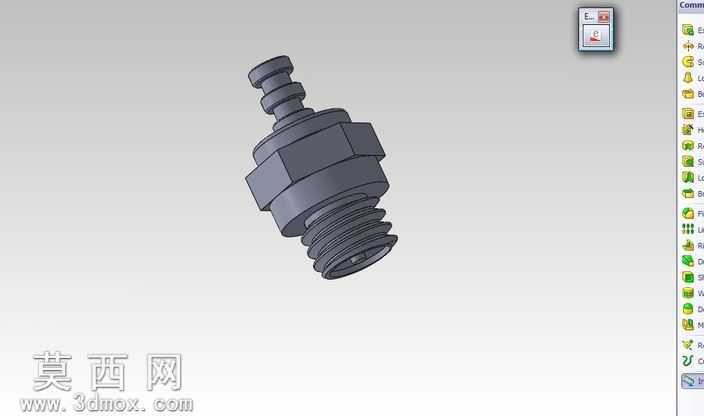

本作品为九缸星形发动机配套的火花塞组件三维建模成果，建模过程依托SolidWorks平台完成，全程遵循机械零件设计的标准化规范，从结构还原到细节呈现均贴合工业实际应用要求。建模初期先梳理火花塞的功能逻辑与结构组成，明确其作为内燃机点火核心部件，需要承担高压电引入、电极点火、燃烧室密封、螺纹紧固等多重功能，以此为基础拆分建模步骤，优先绘制核心基准轴与基准面，确定零件的整体同轴度基准，保障后续各结构段的装配精度。主体结构建模阶段，依次完成顶部接线端子、绝缘瓷套段、六角紧固台、密封垫圈槽、连接螺纹段、点火电极端的特征绘制：接线端子采用回转凸台特征完成，还原接线部位的阶梯卡位结构，适配高压点火线的卡接安装需求；绝缘瓷套部分通过多段回转体拼接，还原瓷件的多层防爬电棱边结构，建模时特意保留瓷套与金属壳体的配合台阶，还原实际生产中的压装定位结构；六角紧固台采用拉伸切除特征完成，严格遵循标准紧固件的对边尺寸公差要求，还原扳手拧动的受力平面，同时在六角台与螺纹段之间预留密封垫圈的安装环槽，还原金属密封垫圈的挤压密封空间；连接螺纹段采用标准公制螺纹特征绘制，还原螺纹的牙型、螺距与有效啮合长度，保障与发动机气缸盖螺纹孔的配合密封性；点火电极端还原中心电极与侧电极的错位结构，保留电极间隙的设计尺寸，还原点火跳火的核心功能区域。材质与渲染阶段，针对不同部件赋予对应材质属性：金属壳体、六角台、螺纹段、电极赋予合金钢材质，调整金属粗糙度参数呈现机加工后的哑光金属质感，边缘处做轻微倒角处理还原真实机加工的工艺细节；绝缘瓷套部分赋予高温陶瓷材质，调整材质的漫反射与半透明参数，呈现氧化铝陶瓷的细腻哑光质感，同时还原瓷件表面的光滑釉面效果；接线端子部分赋予导电铜材材质，呈现铜质金属的暖色调金属光泽。整体建模过程严格控制各特征的参数关联，所有配合尺寸均遵循内燃机火花塞的行业通用标准，既保证单零件的结构完整性，也预留了与九缸星形发动机气缸盖装配的配合基准，可直接用于发动机整体装配演示、点火原理教学展示、零件结构拆解分析等场景，模型的特征树逻辑清晰，各结构段可单独编辑修改，方便后续根据不同排量、不同缸数的星形发动机需求调整火花塞的热值、螺纹尺寸、电极间隙等参数，适配不同的动力设计需求。
