航空发动机涡轮叶片精密结构设计

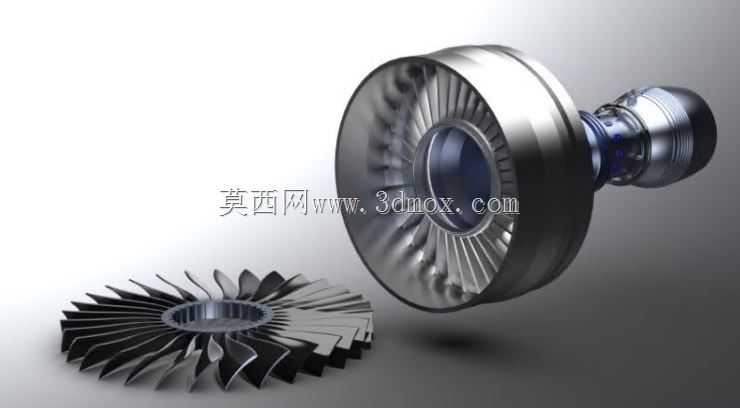

　　在航空燃气涡轮发动机的核心流道部件中，涡轮叶片长期处于高温、高压、高转速的极端工况下，是直接决定发动机推重比、热效率与服役寿命的核心承载零件，本次建模的叶片结构覆盖了高压涡轮工作叶片与整体叶盘的配合特征，完全按照实际装机的尺寸边界完成结构还原。从实际应用场景来看，这类叶片主要装配在航空发动机的高压涡轮段，承接燃烧室出口的高温高压燃气冲击，将燃气的热能与压力能转化为涡轮轴的旋转机械能，既驱动前端压气机持续完成进气压缩，也为附件传动系统输出足够功率，部分衍生结构也可适配地面重型燃气轮机的透平段，用于发电、油气输送等工业动力场景。

　　设计过程中首先要明确安装边界约束，叶片根部采用枞树型榫头结构，榫齿的齿形角度、配合公差完全匹配涡轮盘轮缘的榫槽尺寸，装配时榫头沿轮缘轴向滑入榫槽后，通过锁片完成轴向限位，保证在每分钟上万转的工作转速下，叶片不会因离心力出现径向窜动，同时预留了合理的热膨胀间隙，避免高温工况下榫接位置出现热应力卡滞。叶身部分的气动外形是设计核心，从叶根到叶顶采用了变截面扭叶设计，不同叶高位置的叶型安装角、弦长、最大厚度位置都做了针对性匹配：靠近叶根的截面厚度更大，主要承担离心载荷与振动载荷的传递，保证足够的结构强度；靠近叶顶的截面相对更薄，叶型弯角更大，适配流道外侧更高的燃气流速，减少叶顶间隙泄漏带来的气动损失。叶身表面还设计了气膜冷却孔的排布特征，从叶片内部的冷却腔道延伸至叶身表面，孔位角度顺着燃气流动方向倾斜，工作时冷却气流从孔口流出，在叶身表面形成均匀的气膜隔离层，将高温燃气与叶片基体材料隔开，让叶片可以在超过基体材料熔点的燃气温度下长期稳定工作。

　　叶顶部分做了带冠结构设计，相邻叶片的叶冠在装配后形成整圈的环形阻尼面，工作时叶片产生的振动会通过叶冠接触面的摩擦作用耗散能量，大幅降低叶片共振断裂的风险，同时叶冠与机匣内壁的小间隙配合，也能减少燃气从叶顶位置的旁通泄漏，提升涡轮段的做功效率。建模过程中对叶片的过渡区域做了精细化处理，叶身与榫头的连接位置采用大圆角光滑过渡，避免截面突变带来的应力集中，所有圆角尺寸都符合航空发动机结构设计的强度规范，经过离心载荷下的应力校核，过渡区域的最大应力值远低于材料的许用应力阈值。

　　从装配适配性来看，模型还原了叶片与轮盘配合的所有关键尺寸，包括榫头的工作面粗糙度要求对应的几何特征、锁片安装槽的位置尺寸、叶冠的配合面角度，完全可以直接用于装配干涉检查、工艺工装设计的参考，也可作为有限元仿真分析的几何基础，开展温度场、应力场、振动特性的相关计算。这类叶片的设计需要平衡气动效率、结构强度、冷却效果三者的关系，不能单纯追求气动性能而削弱结构强度，也不能为了提升强度过度增加叶片厚度导致转动惯量过大、气动损失升高，建模过程中每一处尺寸的设定都对应实际工况下的功能需求，没有冗余的结构特征，所有几何细节都服务于叶片的实际工作要求。
