汽车发动机曲轴推力环结构设计

　　在往复式内燃机的曲轴总成设计中，曲轴轴向定位的可靠性直接决定了整机的运行寿命与NVH表现，本次设计的环形推力构件，正是承担曲轴轴向载荷限位、平衡离合器与正时系统轴向窜动力的核心配套零件。从实际装车场景来看，该零件装配于曲轴主轴颈与缸体主轴承座的轴向间隙位置，一侧贴合缸体轴承座的止推面，另一侧与曲轴的止推轴肩端面接触，当车辆起步、急加减速、离合器分离结合时，曲轴会受到来自飞轮端、正时传动端的轴向冲击力，该构件需要将这些轴向力均匀传递到缸体上，避免曲轴出现轴向窜动过量导致的活塞偏磨、正时跳齿、曲轴油封泄漏等常见故障。

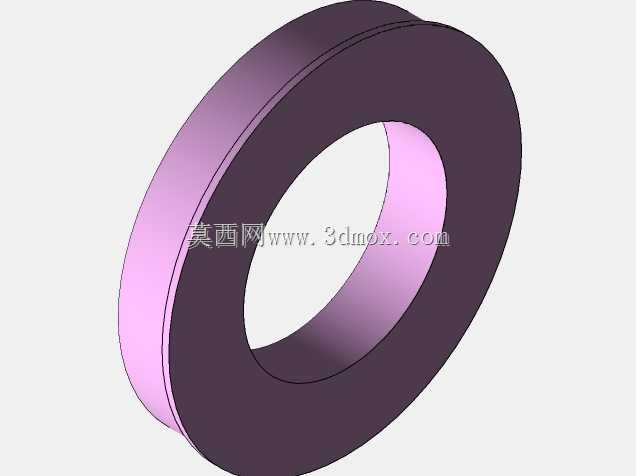

　　设计过程中首先需要匹配对应机型的曲轴轴向间隙要求，常规乘用车汽油机的曲轴轴向预留间隙在0.1-0.3mm区间，因此该环形构件的厚度公差需要控制在±0.02mm范围内，避免间隙过小导致曲轴热膨胀后卡滞，间隙过大出现轴向窜动异响。零件采用环形等截面结构，内孔直径需要略大于对应曲轴主轴颈的直径，预留0.5-1mm的装配间隙，方便装配时顺利套入轴颈，同时避免内孔与轴颈表面出现运动干涉；外圆尺寸则需要匹配主轴承座的止推槽内径，保证零件安装后不会出现径向移位。零件的两个端面是核心工作接触面，设计时要求端面平面度不超过0.005mm，表面粗糙度达到Ra0.8以下，减少工作过程中的摩擦磨损，部分工况下还会在端面设计油槽结构，让发动机润滑油能够进入摩擦面形成油膜，降低滑动摩擦阻力，减少长时间运行后的磨损量。

　　从安装边界来看，该零件属于剖分式或整体式止推片的配套承载结构？不对，本次的环形推力结构是整体式的推力环，多用于小排量高速汽油机的曲轴前端定位，装配时不需要拆分主轴承盖即可完成预装，相比分体式止推片，整体环形结构的承载面积更大，能够承受更高的轴向冲击载荷，适配高转速、高爆发压力的增压机型。设计时需要考虑零件的材料选型，常规采用高锡铝合金或者铜铅合金材质，基体具备足够的强度承受轴向冲击，表面的减磨层能够在冷启动、润滑油膜未完全建立的短时间内，避免曲轴轴肩与零件出现干摩擦拉伤。

　　在建模过程中，需要重点保证两端面的平行度要求，平行度公差控制在0.01mm以内，避免安装后出现偏载，导致局部磨损过快。环形结构的内外圆同轴度同样需要控制在0.02mm范围内，保证装配后零件与曲轴主轴颈、轴承座止推槽的同轴度，避免出现偏心导致的局部受力。实际工程应用中，这类推力环的失效形式多为端面异常磨损、合金层脱落，因此设计时除了尺寸精度的把控，还需要在零件边缘设计0.5×45°的倒角，既方便装配时的导向导入，也能去除加工毛刺，避免装配时毛刺脱落进入润滑油道造成轴瓦划伤。

　　很多初级工程师在设计这类零件时，容易忽略润滑油路的匹配，实际上该推力环的安装位置需要对应缸体上的润滑油出油孔，因此在环形结构的对应位置需要设计通油缺口，让主轴承道的压力润滑油能够顺利到达推力环的摩擦端面，保证全工况下的润滑充分。另外，零件的厚度选择需要结合曲轴的热膨胀量计算，发动机从冷机到全负荷热机状态，曲轴的轴向热伸长量在0.1mm左右，因此预留的轴向间隙必须覆盖这个热膨胀量，同时还要考虑轴承座、缸体的热变形量，避免热态下曲轴被轴向卡死导致的轴瓦烧蚀故障。

　　从装配工艺角度，整体式环形推力环的装配顺序是在曲轴吊装进入缸体之前，先将推力环套入对应的曲轴止推轴颈位置，注意带有减磨层的端面需要朝向曲轴的止推肩方向，避免装反导致快速磨损。装配完成后需要用塞尺测量曲轴的轴向窜动量，确认间隙在设计要求范围内，如果间隙不符合要求，需要更换不同厚度分组的推力环进行调整，分组厚度一般以0.05mm为一个梯度，覆盖不同的加工公差累积场景。

　　在实际的台架验证环节，这类零件需要通过1000小时全速全负荷耐久试验、冷热冲击循环试验，试验后检测端面磨损量不超过0.02mm，无合金层脱落、无异常划痕才算满足设计要求。道路试验中还需要覆盖山区长下坡、频繁起步停车、高速持续行驶等多种工况，验证不同轴向载荷下零件的可靠性，避免出现售后市场的曲轴轴向窜动异响、油封漏油等故障。
