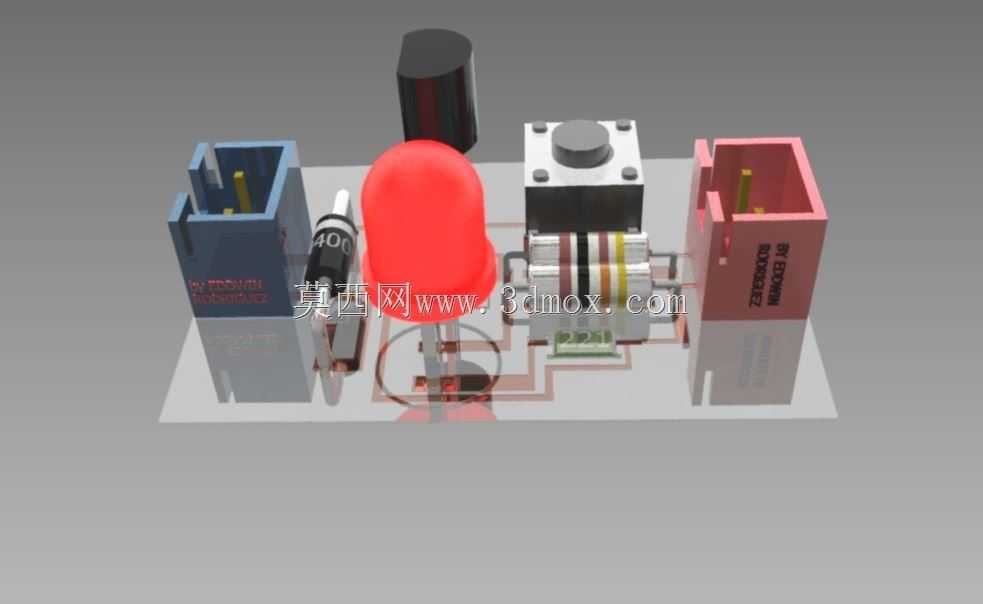

直插LED小型功能电路模块结构设计

　　做小型电子功能板的结构建模时，最先要锚定的是PCB基板的安装边界，这块板采用常规环氧玻纤基材，厚度取1.6mm的行业通用规格，板边预留2mm的工艺夹持边，避免SMT或波峰焊工序中轨道夹伤板边走线，四个角不做额外安装孔，适配插装式设备的卡槽固定场景，整体板宽控制在30mm以内，长度不超过45mm，能直接嵌入小型手持检测设备、简易状态指示终端的内部预留腔室，不会和周边的结构筋位、电池仓产生干涉。板上元件布局优先考虑信号流向，左侧放置立式2.54mm间距接插件，作为电源与信号的输入端口，接插件的插针伸出PCB背面的长度控制在1.8mm，刚好满足波峰焊的吃锡深度要求，不会因为插针过长顶到设备外壳内壁；紧邻接插件的是470Ω色环碳膜电阻，

　　采用卧式贴板安装，电阻本体距离PCB板面高度控制在3mm以内，既预留了引脚弯折的应力释放空间，也避免和旁边的铝电解电容产生空间干涉。铝电解电容采用立式直插封装，本体直径8mm，高度12mm，布局时特意和红色直插LED拉开3mm的安全间距，一方面是避免电容本体遮挡LED的出光角度，另一方面是预留焊接时的烙铁操作空间，防止焊锡桥接两个元件的引脚。中间位置的红色直插LED是整个模块的功能核心，采用5mm圆头直插封装，建模时特意将LED的发光半球顶端高度控制在比周边最高元件高出2mm的位置，保证LED发出的红光不会被周边元件遮挡，能直接透过设备外壳的透光孔向外传递状态信号，LED的引脚弯折角度严格控制在90度，

　　弯折点距离元件本体根部保留2mm的距离，避免引脚弯折时损伤内部的键合点导致元件失效。板上右侧放置的是另一组卧式接插件，作为信号输出端口，和左侧输入接插件采用同规格型号，降低生产时的物料种类，减少BOM管理成本；接插件旁边的多圈精密电位器采用立式安装，调节旋钮顶端高度和LED顶端基本齐平，方便在设备外壳上对应位置开设调节孔，不用额外加长调节杆就能完成参数校准。建模过程中所有元件的引脚都严格按照实际生产的成型尺寸建模，直插元件的引脚伸出PCB背面的长度统一为1.8mm，焊盘直径取1.8mm，孔径0.8mm，完全匹配实际生产的可制造性要求，不会出现建模尺寸和实际加工尺寸不符导致的装配干涉问题。布局时还特意考虑了元件的散热空间，

　　铝电解电容和电位器之间预留了2mm的空气流通间隙，避免长时间工作时电容的热量传导到电位器，导致电位器的阻值漂移影响电路参数稳定性；PCB上的走线虽然在结构建模中不做实体体现，但布局时已经按照走线宽度要求预留了足够的线距空间，高压区域和低压区域的元件间距满足安规要求，不会出现爬电距离不足的问题。这类小型电路模块常应用在小型工控状态指示单元、消费电子简易功能扩展板、教学实验电路套件中，结构设计时不需要额外的散热结构，依靠PCB基材本身的散热能力就能满足元件的工作温度要求，整体重量控制在8g以内，不会对安装位置的结构件产生额外的负重压力，安装时可以采用卡槽固定、双面胶粘贴或者接插件直接插接的方式，适配不同设备的装配需求。建模时所有元件的外形尺寸都严格按照厂商提供的规格书1:1还原，包括接插件的定位凸点、电容本体的防爆纹、电阻本体的色环位置、LED的封装缺口标识，都做了精准的还原，能直接用于结构装配干涉检查、产品外观渲染、生产作业指导书制作等场景，不需要二次调整尺寸就能导入整机装配模型中进行配合验证。
