多层嵌套同心球运动演示结构

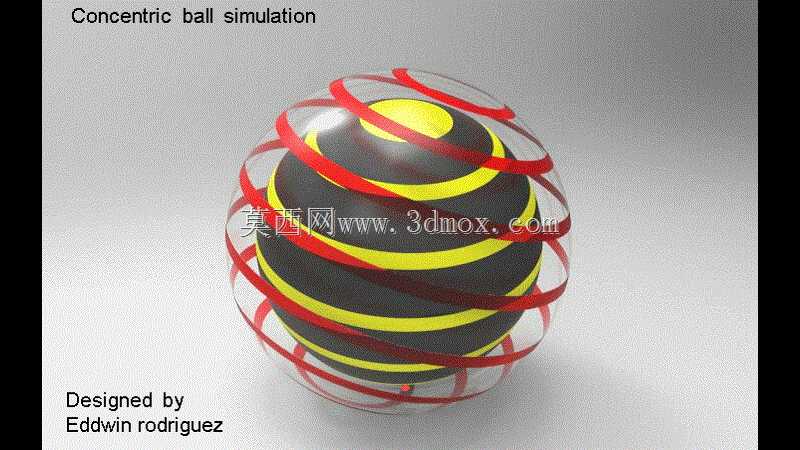

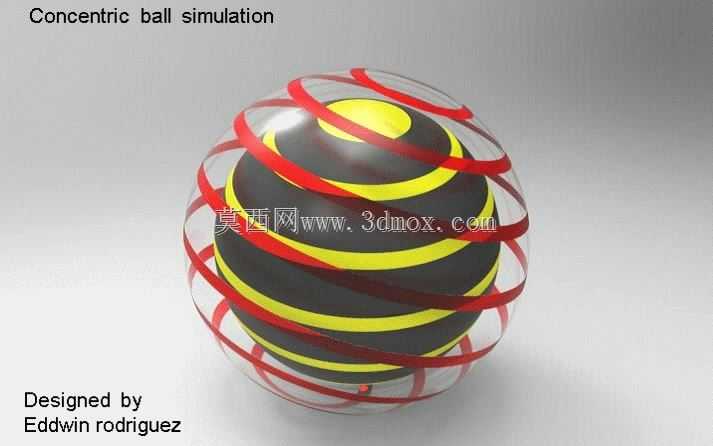

　　这类同心嵌套球形结构，常被应用在多自由度运动演示、球形关节原理展示、特殊流体混合腔体原型验证场景中，部分特种探测设备的全向姿态调整机构也会参考这类嵌套球的运动逻辑做结构衍生。从结构本身来看，整套装置由多层同心布置的球形构件组成，最内层为实心核心球体，中间层为带螺旋导向槽的回转球壳，最外层为带镂空螺旋筋的透明约束壳体，各层球体共享同一几何球心，保证各层做相对回转运动时不会出现偏心卡滞。设计过程中首先要确定核心球的基准直径，以此为基础向外逐层推算各层球壳的壁厚与配合间隙，相邻两层球面之间的间隙需要控制在合理范围，既要保证相对转动时的顺滑度，也要避免间隙过大导致运动过程中出现径向窜动，影响整体运动精度。中间层球壳表面的螺旋凸起结构，

　　一方面是作为运动轨迹的可视化标识，能够直观展示不同转速下各层球体的相对运动轨迹，另一方面也可以作为内置导流结构的原型，当这类结构应用在微型混合腔体中时，螺旋凸起可以带动腔体内介质沿球面做螺旋流动，提升混合均匀度。最外层的镂空螺旋筋结构，除了作为可视化窗口方便观察内部球体的运动状态，还承担了径向约束的作用，螺旋筋的排布角度与中间层球壳的螺旋凸起角度形成错位配合，当内层球体做回转运动时，螺旋筋可以引导中间层球壳沿固定轨迹做差速转动，不需要额外添加齿轮传动结构就能实现多层球体的差速运动效果。在安装边界上，整套球形结构不需要额外的方形安装基座，可通过最外层球壳上的三个均布定位点完成固定，三个定位点处于同一水平截面上，

　　定位点的接触面做小平面化处理，避免球面接触导致的安装定位不稳，整体结构的外接轮廓为标准球形，在做设备集成时可以直接按照球体直径预留安装空间，不需要额外避让不规则的突出结构。实际应用中如果作为教学演示装置使用，可以在各层球体上添加不同颜色的标识线，通过手动或低速电机驱动最内层球体转动，就能直观展示同心球的差速运动原理，帮助理解多自由度回转机构的运动逻辑；如果作为特种机构的原型结构，可以将各层球壳替换为对应功能的功能构件，比如在内层球体中安装传感元件，中间层球壳集成信号传输线路，外层壳体做密封处理，就能实现全向无死角的信号探测功能，不会因为结构转角问题出现探测盲区。结构设计时需要重点关注各层球壳的同轴度公差，

　　所有球面的加工基准必须统一为核心球的球心，否则装配后会出现转动卡滞甚至无法装配的问题，各层球壳的材质选择也需要根据应用场景调整，做演示用途时可以选用轻质工程塑料降低整体重量，做工业功能件使用时则需要选用耐磨金属材质，保证长期回转运动下的磨损量在可控范围内。另外，这类同心球结构的运动阻尼可以通过调整相邻球面的配合间隙来控制，间隙越小阻尼越大，运动稳定性越高，对应的加工精度要求也越高，设计时需要根据实际的运动转速、负载大小来平衡加工成本与使用性能，不需要一味追求过高的配合精度造成不必要的成本浪费。
