基于CDF方法的圆形构件流场特性分析模型

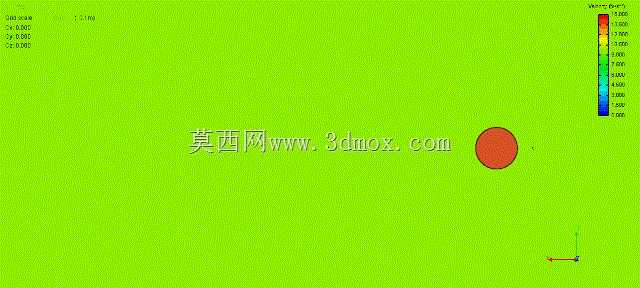

　　在流体输送、换热设备、流体控制类通用机械的结构设计环节，圆形截面构件的周边流场分布特性，直接决定设备运行阶段的阻力损失、局部冲蚀速率、换热效率等核心性能指标，这类构件广泛应用在管路弯头、节流孔板、换热管束、阀内流道等核心部位，过往设计阶段多依赖经验公式估算局部流阻，面对非定常来流、多相介质工况时，估算结果和实际运行数据往往存在15%以上的偏差，很容易导致设备投用后出现局部振动超标、壁面冲蚀过快、压损超出设计阈值等问题。本次构建的分析模型，针对圆形构件在均匀来流条件下的流场分布做了完整的数值计算还原，建模阶段首先划定了足够的计算域边界，来流方向预留了5倍构件特征尺寸的稳流段，避免入口边界条件对构件周边流场计算结果造成干扰，

　　尾流方向延伸了20倍特征尺寸的计算域，完整覆盖尾涡的生成、发展、耗散全流程区域，垂直来流方向的计算域宽度设置为12倍特征尺寸，消除壁面边界约束对自由来流状态的影响。网格划分阶段针对构件近壁面区域做了边界层加密处理，第一层网格高度满足壁面函数计算要求，能够精准捕捉壁面附近的流速梯度变化，核心流场区域采用结构化六面体网格提升计算收敛性，尾流易出现涡脱的区域做了网格梯度平滑过渡，兼顾计算精度与求解效率。计算过程中对构件迎流面的压力分布、壁面剪切应力分布、不同截面位置的流速矢量变化做了逐点数据提取，从结果来看，迎流面驻点位置压力达到来流总压值，顺着壁面向两侧延伸的过程中压力逐步降低，在构件侧面位置达到最低值，随后在背流面出现压力回升区域，

　　背流面的低压区范围直接决定了构件受到的压差阻力大小，这部分阻力占总阻力的70%以上，是结构优化时需要重点关注的区域。尾流区域的涡旋脱落规律可以通过流场瞬态计算结果直观呈现，不同来流速度下的涡脱频率对应不同的激励载荷，当涡脱频率和构件自身固有频率接近时，会诱发结构共振，这也是管路系统中支撑构件、换热管出现疲劳损坏的常见诱因，通过该模型的计算结果，可以提前预判不同工况下的涡脱频率区间，在设计阶段通过调整构件表面粗糙度、增设导流结构、优化支撑间距等方式，避开共振区间。从安装边界的适配性来看，该分析模型可以根据实际安装场景调整计算域边界条件，比如模拟构件在管路内部的安装状态时，可以将计算域边界调整为管壁无滑移条件，

　　匹配不同管径下的阻塞比参数，计算不同安装间隙下的流阻特性；模拟构件在开放流场中的工作状态时，可以将远场边界设置为压力出口条件，还原真实的来流扰动影响。模型计算得到的壁面剪切应力分布数据，可以为构件的壁厚设计、耐磨层铺设范围提供直接依据，剪切应力集中的区域对应冲蚀速率更高的位置，在含固体颗粒的多相流工况下，这些区域需要适当增加壁厚或者采用耐磨材质，延长构件的使用寿命。和传统的一维经验计算方法相比，这种三维数值分析模型可以呈现全流场的参数分布，不会遗漏局部的异常流动区域，比如构件安装存在偏心角度时，迎流面的压力分布会出现不对称性，两侧的流速差会产生额外的侧向力，这部分载荷是经验计算无法准确预估的，通过模型调整安装偏角参数，可以量化不同安装精度下的侧向力大小，为安装公差的制定提供数据支撑。在换热场景应用中，构件周边的流速分布直接影响壁面的换热系数，流速高、湍流强度大的区域换热效率更高，通过分析结果可以针对性调整构件的排布间距，在兼顾压损要求的前提下提升整体换热效率，避免出现局部换热死区导致的局部过热问题。
