带锈蚀效果的普通圆钉三维结构设计

日常工程场景里，圆钉是最基础的紧固连接件，从木质结构临时固定、建筑模板拼接、家装木作安装到户外木质构件的长期布设，都能见到这类构件的身影。很多刚接触结构设计的从业者容易忽略这类基础五金件的细节建模，尤其是长期服役后的表面状态还原，实际上在做场景化装配演示、老旧设备检修模拟、施工现场还原类的三维项目时，带真实表面状态的基础件模型，能大幅提升整体场景的真实度，避免所有构件都呈现全新出厂状态带来的违和感。

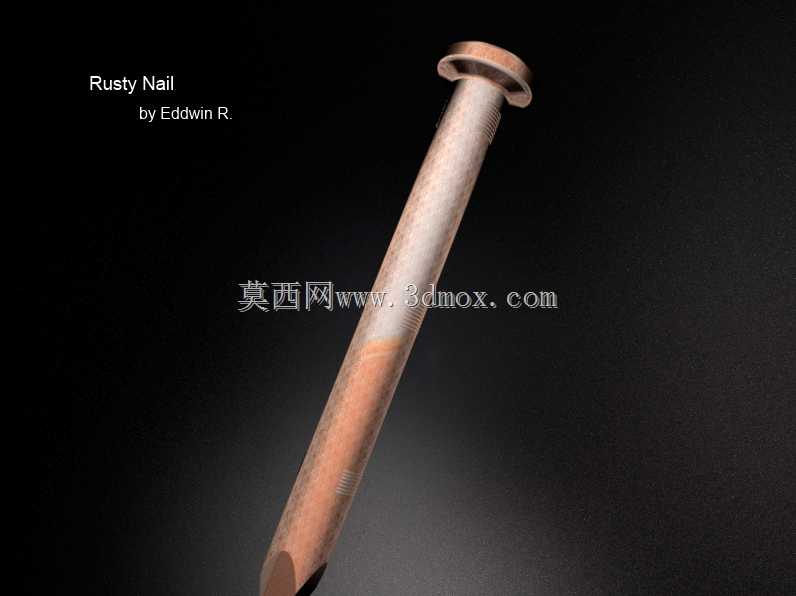

这款圆钉的建模从基础回转体特征入手，钉杆主体采用等直径圆柱结构，设计时需要匹配不同应用场景的直径公差，比如用于轻质木龙骨固定的圆钉，钉杆直径通常在2-4mm区间，长度从20mm到150mm不等，而用于重型木结构连接的圆钉，直径可达到6mm以上，长度超过200mm，建模时预留了参数化调整接口，可根据实际使用场景快速修改钉身长度与直径参数，不需要重新绘制基础特征。钉头部分采用偏心圆台加平顶的结构，这个结构的核心作用是在敲击安装时提供均匀的受力面，避免敲击过程中钉头变形碎裂，同时平顶结构也能在钉入完成后与被固定件表面基本齐平，不会出现过大的凸起影响后续饰面施工。钉尖部分采用四棱锥收敛结构，锥角控制在30度左右，这个角度是经过实际施工验证的最优区间，角度过大会导致钉入阻力过高，容易出现钉身弯折的情况，角度过小则会让钉尖强度不足，碰到木质材料里的硬疖或者金属预埋件时容易卷边失效。

建模过程中对锈蚀效果的还原没有采用简单的贴图覆盖，而是先通过表面纹理凹凸映射还原锈蚀带来的表面粗糙感，在钉身靠近钉头的1/3区域，锈蚀层厚度相对更高，表面凹凸偏差设置在0.1-0.3mm区间，模拟长期暴露在高湿度环境下，氧化层逐层堆积的真实状态，钉身中段的锈蚀呈现不均匀的条带状分布，对应钉入木质构件后，不同位置接触水汽、木质酸性物质的差异带来的锈蚀程度区别，钉尖部分因为安装时会挤入木质纤维内部，接触空气的面积更小，所以锈蚀程度最轻，只在表面分布零星的氧化斑点，符合实际使用后的状态。

从安装边界来看，这款圆钉在用于木质构件固定时，钉入基层构件的深度需要达到钉身总长度的2/3以上，才能保证足够的拉拔力，建模时也还原了钉身表面的细微拉丝纹理，这些纹理在实际使用中会增加钉身与木质纤维之间的摩擦力，避免构件受震动后出现钉子松脱退出的问题。在做装配模拟时，需要注意钉头与被固定件表面的接触设置，不能出现钉头嵌入构件过深破坏表层结构，也不能留缝导致固定不牢，对于需要做长期服役状态模拟的项目，还可以基于这个模型的锈蚀分层特征，进一步添加锈蚀扩展的动画效果，展示不同使用年限下构件的性能衰减过程。很多人觉得这类基础五金件的建模没有技术含量，实际上要把细节做的符合工程实际，需要对构件的实际使用场景、加工工艺、失效形式都有足够的了解，比如圆钉的钉杆并不是完全光滑的正圆柱，实际生产中会有轻微的拔模斜度，方便拉丝加工时脱模，这些细微的特征如果在建模时忽略，做特写渲染或者3D打印验证的时候就会出现失真，无法还原真实产品的质感。在做老旧厂区改造、古建修复类的三维演示项目中，这类带锈蚀效果的基础五金件是必不可少的场景元素，相比全新的标准件模型，它能更好的匹配场景的年代感，让整体装配演示更有说服力。
