港口起重作业用高强度链钩结构设计

　　在港口散货装卸、重型设备转运、厂区物料吊装这类高频重载作业场景里，链钩是链条索具系统里直接承担载荷传递、挂接锁定的核心受力部件，其结构合理性直接决定整套吊装作业的安全冗余，很多现场吊装失效事故，往往都出在链钩与链条的连接匹配、钩体锁止结构的设计缺陷上。这类链钩的设计首先要匹配对应规格的起重链条，从实际安装边界来看，钩体上端的连接腔尺寸要完全适配链条链环的线径与内孔尺寸，保证链环穿入后能在腔体内自由转动但不会出现横向窜动，避免作业过程中链环与钩体连接位出现偏载剪切，常规适配80级起重链条的同规格链钩，连接腔的开口宽度要比对应链环的线径大1.5mm到2mm，既保证装配顺畅，又不会因为间隙过大造成链条晃动带来的冲击载荷。

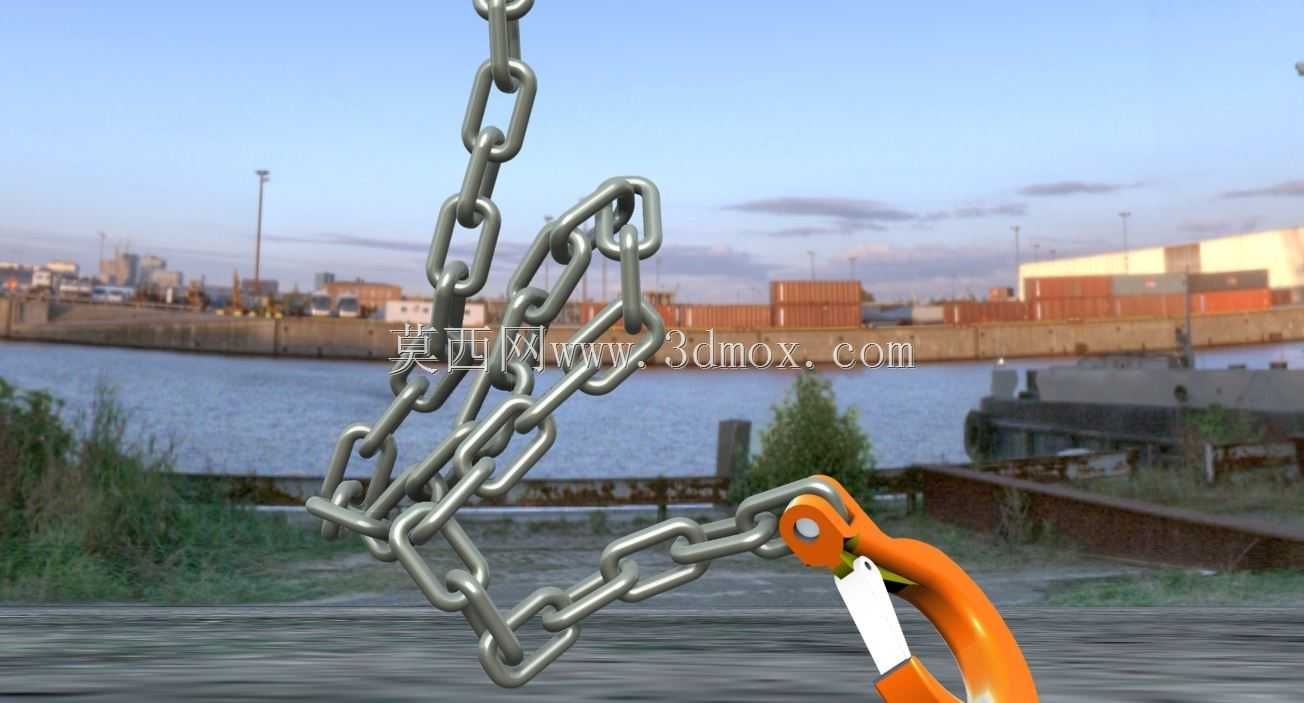

　　钩体的承重段采用渐变圆弧过渡设计，从连接位到钩尖的曲率是经过受力校核的，不会出现直角拐点造成的应力集中，在额定载荷下，钩身的最大应力点集中在钩体弯曲段的中性层位置，设计时会在这个位置做局部加厚处理，同时控制钩尖的开口尺寸，保证挂接吊耳、重物挂点后，钩尖的伸出长度足够，不会因为重物晃动出现脱钩风险。这款链钩配套的舌片式锁止结构是核心安全设计，舌片通过销轴固定在钩体开口侧，内置的扭簧会始终保持舌片顶紧钩尖的状态，只有人工按压舌片才能完成挂接或摘取动作，作业过程中即使索具出现短暂松弛，舌片也会自动复位封闭钩口，完全避免重物脱钩的风险；锁止舌片的边缘做了圆弧倒角处理，不会在挂接过程中划伤吊点表面，也不会因为长期碰撞出现棱角变形卡滞。

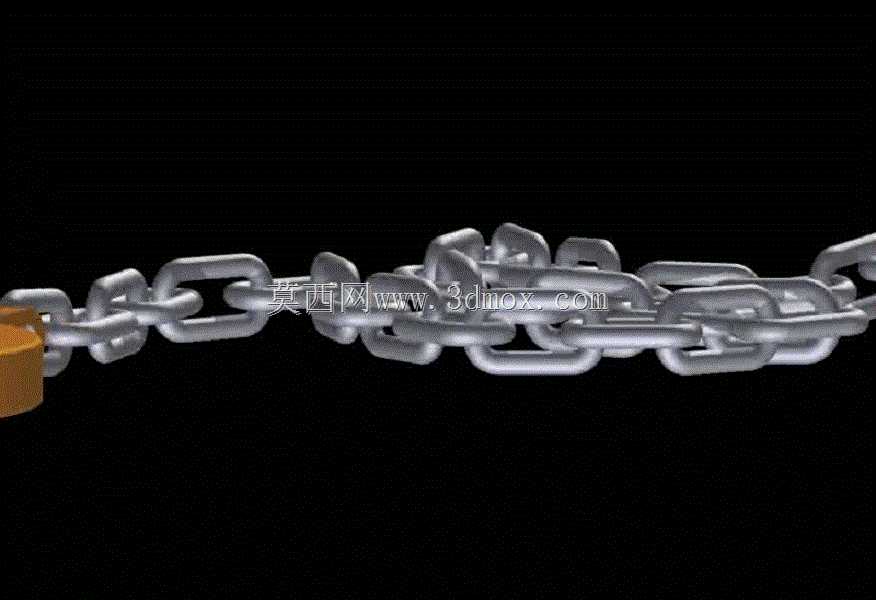

　　从实际工况适配来看，这类链钩的作业场景覆盖了从港口集装箱绑扎、钢材堆场吊装到车间重型工件转运的多种场景，设计时要考虑户外作业的耐候性，钩体整体采用合金结构钢锻造后调质处理，表面做喷塑防腐处理，能够适应港口高盐雾、厂区高湿度的作业环境，不会因为长期户外使用出现锈蚀造成的结构强度下降。在建模过程中，链环与钩体的配合间隙是重点校核内容，要模拟链条在不同拉扯角度下的运动状态，保证链环在钩体连接腔内可以实现±30度的角度偏转，适配吊装过程中重物的小幅摆动，不会因为角度受限造成链环与钩体硬接触出现局部压痕。钩体尾部的连接孔与舌片销轴的配合采用间隙配合，销轴两端做铆边处理，既保证舌片转动灵活，又不会出现销轴脱出的问题；扭簧的扭力参数经过匹配，

　　既不会因为扭力过大造成按压困难影响作业效率，也不会因为扭力过小导致锁止失效。从安装适配性来说，这款链钩不需要额外的连接件，直接将对应规格的链条末端链环穿入钩体上端的连接腔，穿入后链环可以绕连接轴自由转动，适配不同方向的吊装拉力，不需要额外调整索具方向就能完成挂接，在多肢链条索具配套使用时，每个链钩都可以独立调整挂接角度，适配不规则重物的多点吊装需求。很多现场作业人员容易忽略链钩的额定载荷匹配问题，实际上钩体的弯曲段曲率直接决定了载荷分布，曲率过小会导致钩体开口处应力过大，曲率过大则会增加钩体整体重量，同时容易造成挂接时吊点滑入钩体根部造成过载，这款链钩的弯曲曲率经过反复迭代，保证挂接后吊点的受力点始终落在钩体的中心承重线上，不会出现偏载。另外，钩体表面没有多余的凸起结构，避免在吊装过程中钩挂到周边的线缆、构件，整体轮廓流畅，在狭小空间内作业时也不会出现卡滞。针对港口作业中常见的冲击载荷场景，钩体的材料韧性指标做了针对性调整，在低温环境下也能保持足够的冲击韧性，不会因为冬季低温造成钩体脆断。在三维建模过程中，链环之间的铰接关系、舌片的转动行程、扭簧的预压角度都要做完全还原，方便后续做有限元受力分析时，能够准确模拟不同载荷角度下的应力分布，避免出现设计盲区。
