野外驻训用空气取水装置结构设计

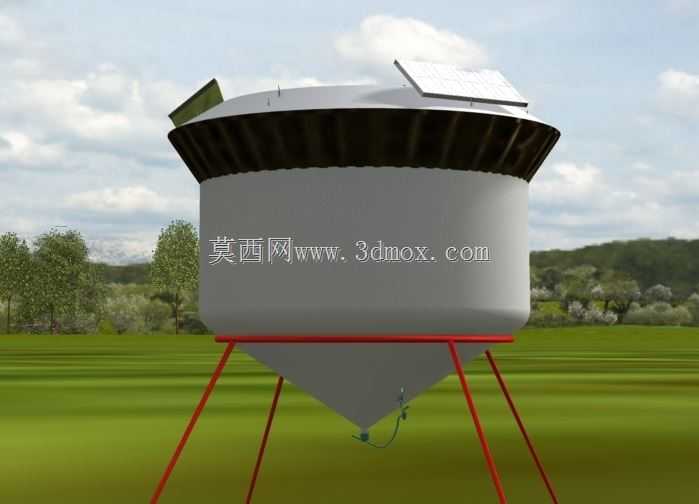

　　这款空气取水装置的结构设计，最初是针对无地表水源的野外场景做的适配，在做整体方案推演的时候，最先敲定的是支腿的倾角与罐体的锥角匹配——下锥段采用60度锥角设计，既可以让冷凝形成的液态水依靠自重顺畅汇流到底部的取水口，也能减少锥段内壁的挂水残留，避免长期静置滋生杂菌。三支倾斜支腿采用向外撑开的三角支撑布局，支腿与地面的接触点做了扩大的支撑面设计，哪怕是山地的松软土层或者碎石坡面，也能保证设备放置的稳定性，不会因为侧向风力出现倾覆，整套设备的安装不需要额外做混凝土基础，找平整的硬实地面直接放置即可，支腿上预留的绑带孔可以配合地钉做额外加固，应对高海拔区域的强阵风天气。

　　罐体上部的集气段做了向内收的导风结构，顶部边缘的黑色导流罩可以引导横向流动的自然空气进入冷凝腔，不需要额外配置大功率的引风风机，降低设备运行的能耗。顶部铺设的光伏板采用倾斜安装角度，角度匹配大部分中纬度地区的太阳高度角，既可以为内置的冷凝模块、温控模块提供离网运行的电力，也能起到遮挡顶部直晒的作用，减少阳光直射罐体导致的内部温度升高，降低冷凝环节的能耗损失。

　　在功能适配层面，这款设备的核心是通过冷凝换热将空气中的气态水转化为液态水，再经过内置的多级过滤模块输出符合饮用标准的洁净水，不需要外接供水管网，也不需要提前储备水源，只要环境空气湿度达到30%以上就可以稳定产出淡水。针对军营野外驻训的场景，设备的日产能可以满足班排级单位的日常饮用水需求，不需要人员长途跋涉去寻找水源，也减少了野外取水过程中的安全风险；在山地避难所的应用场景中，设备可以长期无人值守运行，在灾害导致供水中断的情况下提供持续的淡水补给，设备外壳采用耐候性工程材质，可以耐受-20℃到45℃的环境温度，应对高海拔区域的昼夜温差以及强紫外线照射，不会出现外壳老化脆裂的问题。

　　做内部结构排布的时候，特意将冷凝换热模块放在罐体的中上部位置，过滤模块与储水腔放在下部锥段上方的区域，既缩短了冷凝水的流路，也让设备整体重心落在支腿支撑的三角形中心区域，提升放置稳定性。设备的取水口设置在锥段最底端，配有快接阀门，可以直接接容器取水，也可以外接管路将水输送到室内的储水装置中，不需要额外加装增压泵，依靠液位差就可以实现出水。顶部的光伏板采用模块化快装设计，单块板的重量控制在单人可搬运的范围内，整套设备拆解后可以分成三个独立包装单元，能够通过皮卡或者小型越野车辆转运，也可以由人力短途搬运到车辆无法抵达的山地点位，安装过程不需要专用工具，按照操作指引半小时内就可以完成组装调试，投入运行。

　　在做边界尺寸校核的时候，将设备整体高度控制在2.8米以内，罐体最大直径1.8米，支腿撑开后的最大占地直径2.4米，这个尺寸既保证了足够的冷凝换热面积与空气流通量，也不会因为尺寸过大导致转运困难，同时这个高度也避开了野外常见的低矮灌木遮挡，保证顶部光伏板的受光效率以及上部进风口的空气流通效率。设备的所有外露连接件都采用不锈钢材质，避免长期在野外高湿度环境下出现锈蚀，维护的时候只需要定期更换过滤模块即可，日常不需要复杂的保养操作，没有复杂的传动部件，长期运行的故障率极低，适合在缺乏专业维护人员的偏远野外场景使用。针对绿色生态屋的应用场景，这款设备可以和离网光伏系统做对接，多余的电力可以并入室内的储能系统，设备运行过程中产生的冷凝热还可以通过管路引导到室内，在高海拔低温环境下辅助提升室内温度，实现能源的梯级利用。
