螺旋结构荧光灯三维结构设计方案

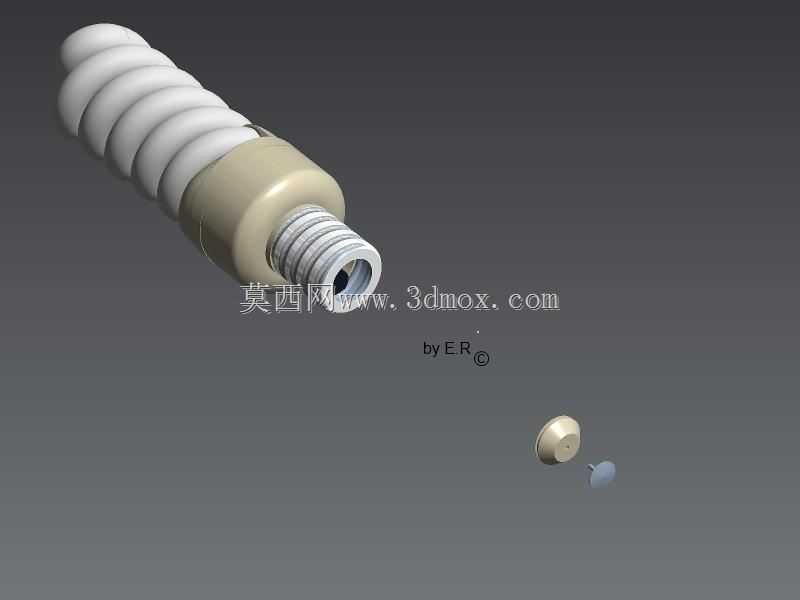

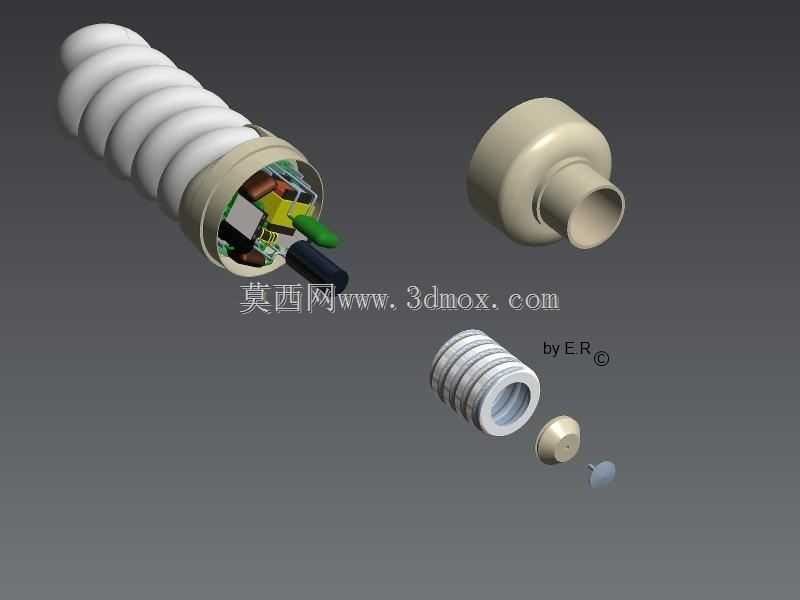

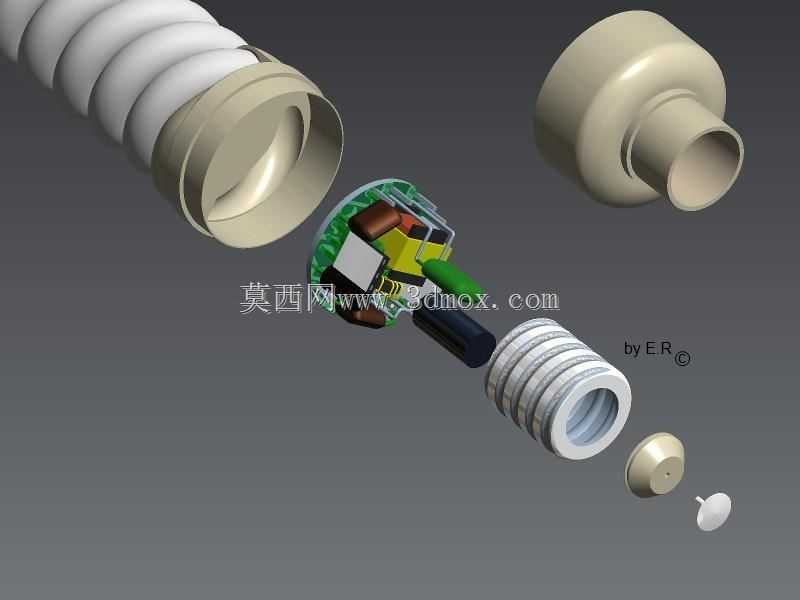

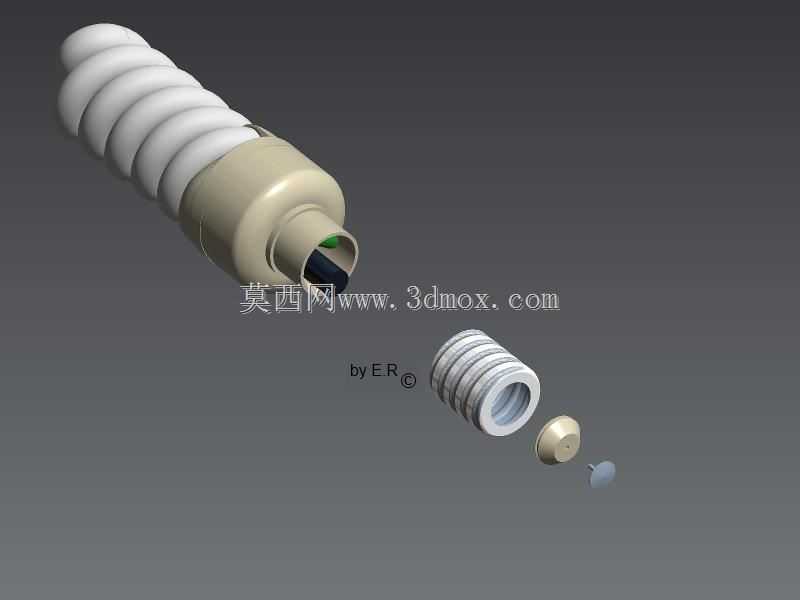

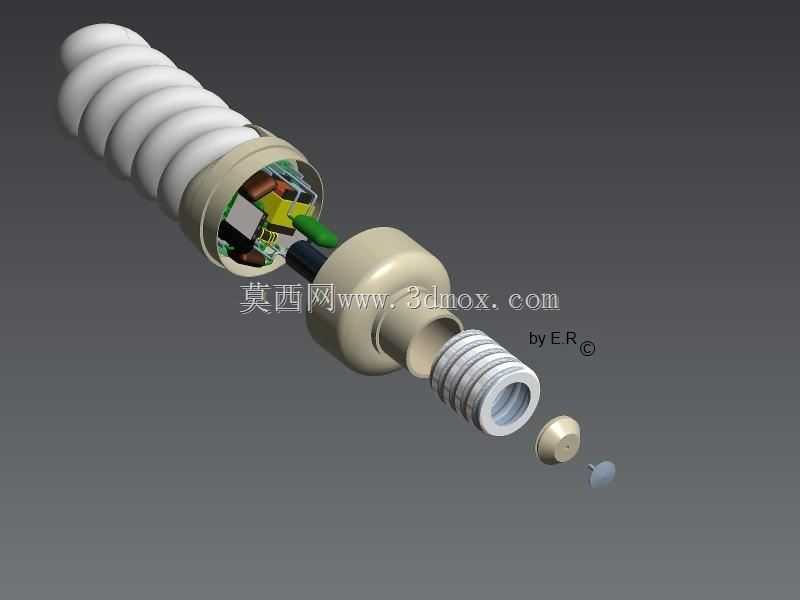

日常生产作业场景中，螺旋荧光灯的应用覆盖了工业厂房工位照明、商用空间基础照明、民用室内辅助照明等多个领域，这类照明部件的结构合理性直接影响装配效率、使用寿命与光学输出效果，在做三维结构设计时需要兼顾电气安全、机械固定、散热空间与装配公差的多重要求。从实际使用需求出发，螺旋荧光灯的核心功能是通过螺旋盘绕的灯管结构，在有限的安装空间内拉长荧光粉涂覆的放电管长度，在控制整体灯具外形尺寸的前提下提升发光效率，相比传统直管荧光灯，螺旋结构可以在相同的占用空间内获得更高的光通量输出，适配更多紧凑型照明灯具的安装需求。做结构设计时，首先要明确安装边界的约束条件：灯头部分需要匹配通用螺口灯座的标准尺寸，保证可以直接替换现有同规格照明产品，不需要额外改动灯座结构，这部分的配合公差需要控制在标准允许的范围内，既要保证安装时旋入顺畅，也要避免配合间隙过大导致接触不良或者使用过程中松动脱落。灯管部分的螺旋盘绕曲率需要经过反复校核，曲率过小会导致灯管玻璃弯折处应力集中，在生产、运输或者安装过程中出现开裂漏气的问题，曲率过大则会压缩灯管有效长度，无法达到预期的发光效率，同时螺旋段的整体外径需要控制在适配灯罩的尺寸范围内，避免出现灯管与灯罩内壁干涉的问题，螺旋段的轴向长度也要和灯头的固定结构做好衔接，保证灯管与灯头的连接部位有足够的粘接固定空间，同时预留好电极引线的走线通道，避免引线被结构件挤压破损造成电气故障。灯头内部的结构设计需要兼顾绝缘与固定需求，电极引脚的位置要和标准灯座的触点位置精准对应，绝缘基座需要将带电部件完全包裹，避免使用过程中出现触电风险，同时灯头与灯管的连接部位需要设计合理的止退结构，配合耐高温粘接剂完成固定后，可以承受日常安装旋拧时的扭矩，不会出现灯管与灯头松脱的问题。从装配流程的角度考虑，整个结构的拆分需要适配现有荧光灯的生产工艺，灯管部分完成排气、涂粉、充入工作气体后，可以和预制好的灯头组件完成快速装配，不需要额外设计复杂的连接结构，降低生产环节的装配难度。散热层面的设计考量也不能忽略，荧光灯工作过程中电极部位会产生一定热量，灯头结构需要预留足够的散热间隙，避免热量堆积加速绝缘部件老化，同时螺旋灯管的排布间隙也要保证空气可以自然流通，带走灯管表面的工作热量，避免局部温度过高影响荧光粉的使用寿命。在不同的应用场景下，这类螺旋荧光灯的结构细节也会做对应调整，比如用于工业高湿环境的型号，会在灯头与灯管的连接部位增加密封结构，提升防护等级，避免水汽进入灯头内部造成短路；用于低温环境的型号，会适当调整电极结构，保证低温环境下可以正常启动点亮。做三维建模过程中，需要把各个部件的配合关系完全还原，包括螺旋灯管的盘绕螺距、灯头的螺纹参数、内部绝缘件的卡位结构、电极引脚的伸出长度，这些细节直接决定了模型导出工程图后是否可以直接用于生产验证，避免出现建模尺寸与实际生产要求脱节的问题。很多初入行的结构设计人员在做这类照明部件建模时，往往只关注外观的螺旋造型，忽略了灯头配合尺寸的标准性、内部走线的空间预留、连接部位的结构强度，最终做出的模型只能用于外观展示，无法支撑实际的结构验证与生产落地。实际工程应用中，这类三维模型除了用于产品本身的结构迭代，还可以用于照明灯具的整体装配仿真，将荧光灯模型导入灯具总成的装配体中，验证灯管与灯罩、镇流器、灯座之间的装配间隙，检查是否存在结构干涉，提前发现设计问题，减少后续开模与试生产环节的修改成本。
