电子试验用9V电池适配安装基座结构

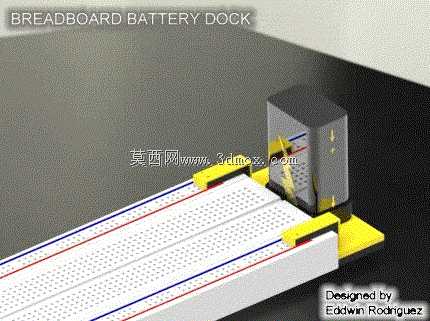

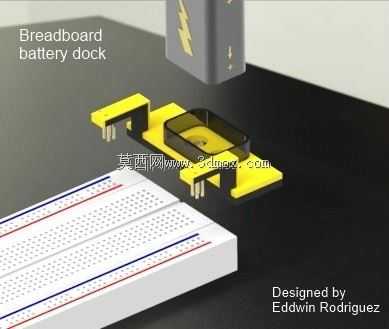

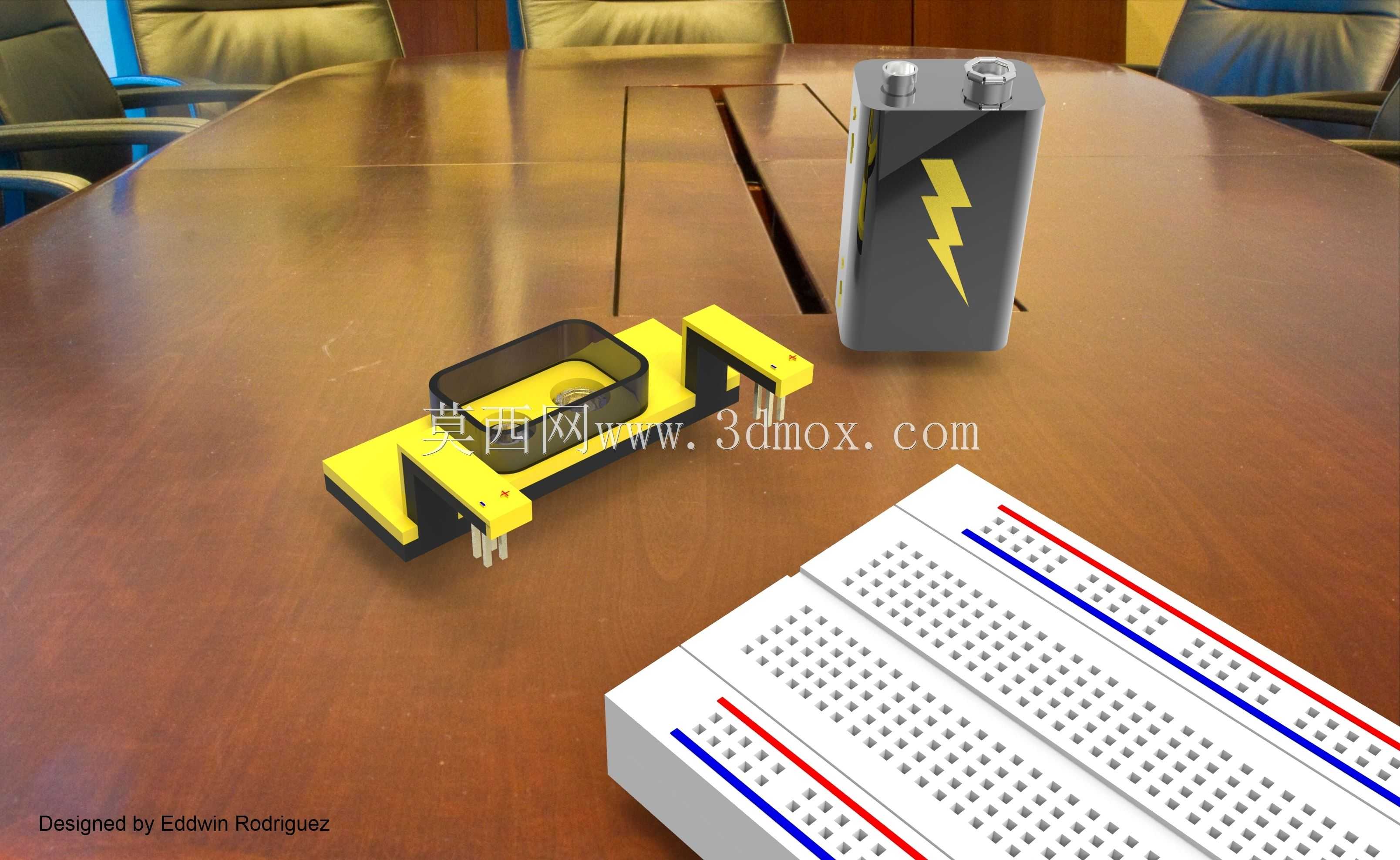

　　日常电子电路原型验证场景中，面包板是最常用的免焊接快速搭建设施，多数入门级模拟、数字电路试验都需要稳定的9V直流供电输入，常规的9V叠层电池如果直接通过飞线搭接在面包板上，很容易出现接线松脱、正负极接反、电池移位触碰短路的问题，这个适配基座就是专门针对这类试验场景设计的供电固定结构。从结构设计逻辑来看，整个基座分为电池仓定位区、引脚引出区、安装固定区三个功能段，电池仓部分做了和9V叠层电池外形匹配的限位卡槽，卡槽侧壁预留了0.2mm的装配间隙，既可以轻松放入标准尺寸的9V电池，又能限制电池在水平方向的窜动，卡槽对应电池正负极触点的位置，设计了两个弹性接触弹片，弹片采用弯折式结构，依靠自身形变提供稳定的接触压力，

　　避免试验过程中因为桌面震动、导线拉扯导致的接触不良。引脚引出区的结构完全匹配标准面包板的插孔间距，两个引出插针的中心距和面包板两侧电源轨的孔位完全对齐，插针直径选用0.6mm的标准尺寸，插入面包板后可以和面包板内部的导电弹片形成可靠接触，不需要额外飞线就能直接把电池电压输送到面包板的电源轨上，大幅减少试验接线的工作量。安装固定区设计了两个带定位凸台的卡扣结构，可以卡在电池仓的侧壁上，整个基座不需要额外螺丝或者粘接固定，依靠卡扣的过盈配合就能和电池仓形成稳定的整体，拆卸的时候只需要轻轻掰开卡扣就能分离，方便更换电池或者调整安装位置。从实际使用的边界尺寸来看，整个基座安装到9V电池上之后，总宽度不会超过电池本体的宽度，

　　引出插针的长度控制在8mm，插入面包板之后，电池本体刚好悬空在面包板的上方，不会和面包板上插接的其他电子元件产生干涉，基座底部和面包板表面预留了1mm的间隙，避免基座底部的塑料毛刺刮花面包板表面，也能防止积尘导致的绝缘下降。设计过程中特意规避了多余的结构凸起，整个基座的外轮廓都做了R1的圆角处理，没有尖锐的棱角，日常拿取的时候不会划伤手部，弹片的接触位置做了镀镍处理，既可以降低接触电阻，又能防止长期使用出现氧化锈蚀导致的供电不稳定。在电路试验场景里，这个基座可以直接替代传统的电池扣加飞线的供电方式，接线完成后整个供电模块结构紧凑，不会因为导线杂乱影响其他元件的布局，也能减少因为接线错误导致的元件烧毁风险，

　　不管是学生做课程设计的电路验证，还是电子工程师做前期原型功能测试，都能通过这个结构快速搭建稳定的临时供电回路，不需要额外准备电池盒、导线等配件，拿取电池直接插在面包板上就能完成供电连接。结构上的限位设计还能防止电池反接，因为卡槽的外形和9V电池的正负极凸台位置做了匹配，电池如果放反的话无法完全卡入卡槽，从物理层面避免了反接供电损坏试验电路的问题。引出插针的位置特意做了颜色区分标识，对应正极的插针旁边模压了红色标识点，负极旁边模压了蓝色标识点，和面包板上常规的红蓝色电源轨标识对应，使用者插装的时候不需要额外测量极性，直接对齐颜色标识插入就能保证接线正确。整个基座的壁厚控制在1.2mm，既保证了足够的结构强度，日常插拔不会出现断裂变形，又不会因为壁厚过大导致整体尺寸臃肿，卡扣的形变预留量控制在0.3mm，多次拆装之后也不会出现卡扣松动脱落的问题。
