车载1.8升集成式洗涤储液泵结构

　　这套集成储液与泵送功能的洗涤单元，最初面向特种军用车辆的风窗及外露光学部件清洁需求开发，后续也适配民用改装车辆、成套越野车型的清洁系统选配，核心解决车载场景下清洁液储存、加压输送的一体化需求，避免传统分体式储液壶与泵体分开布置带来的管路冗余、漏液风险点。从实际装车场景来看，这类单元通常布置在发动机舱侧围空位、或者翼子板内侧的空腔区域，不需要额外占用核心部件的安装空间，1.8升的额定储液容量，能够覆盖常规路况下3-6个月的清洁液使用周期，针对军用场景的长距离巡逻、无补给工况也能预留足够的使用余量，不需要频繁加注清洁液。

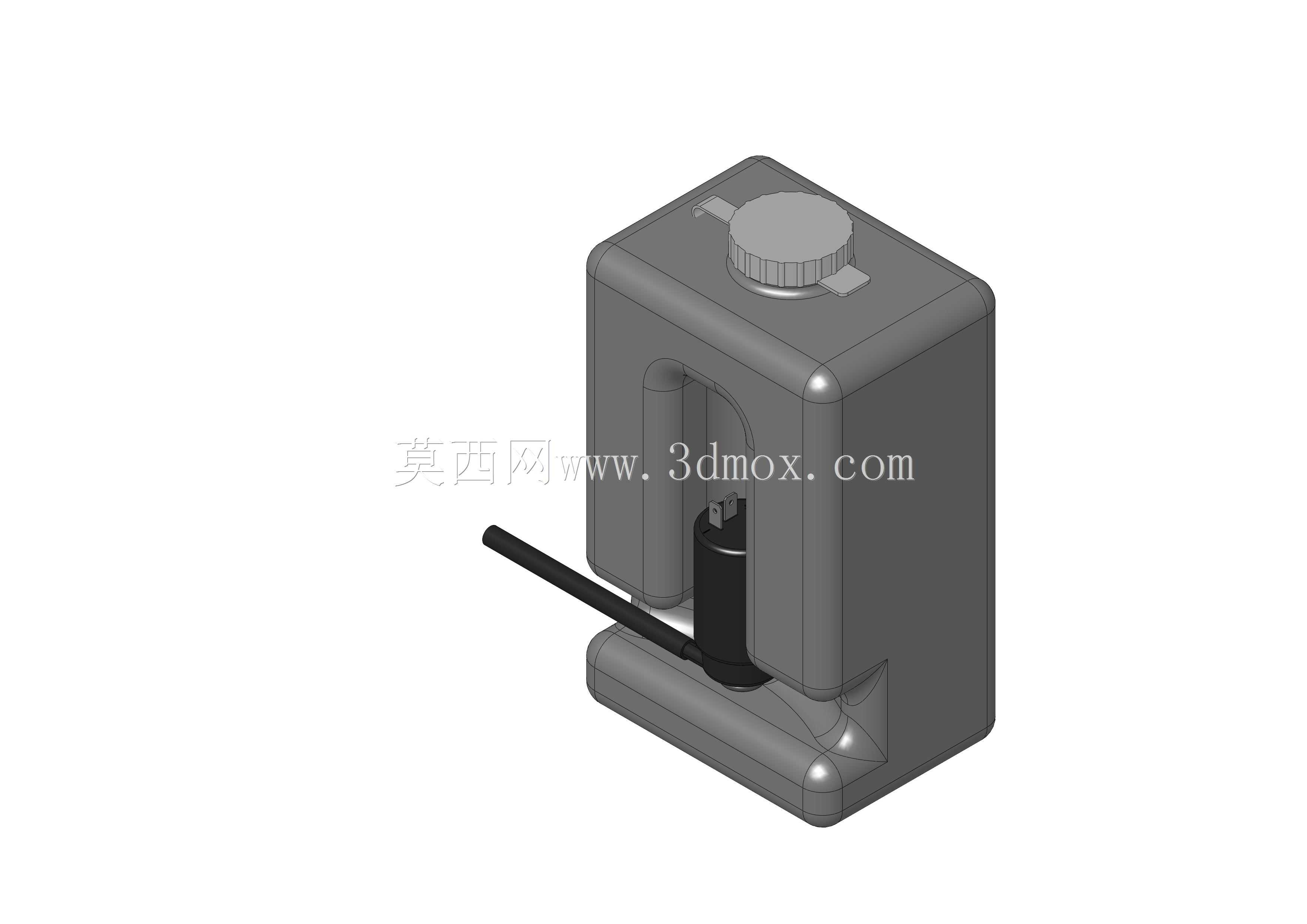

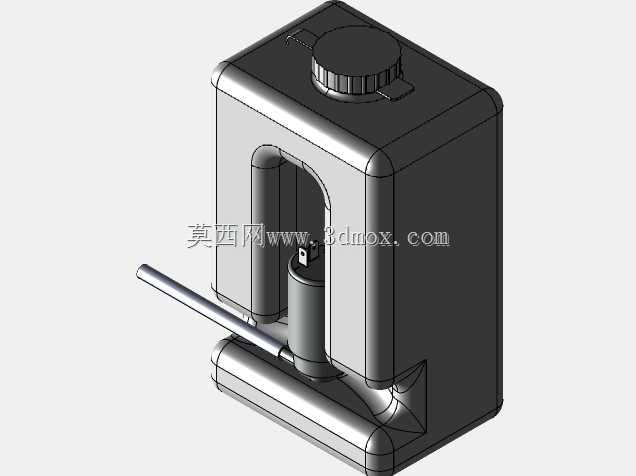

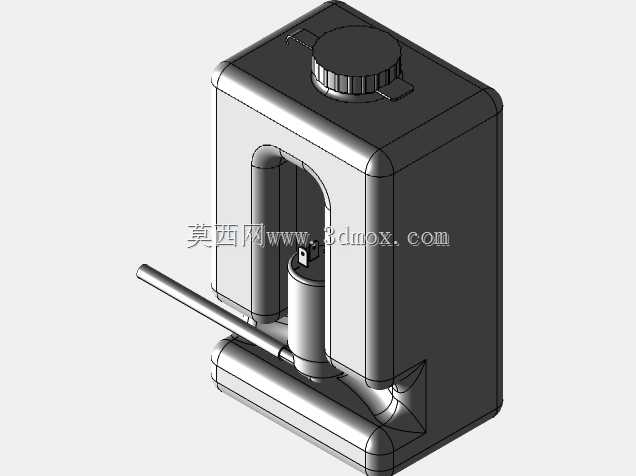

　　结构设计上采用储液壶与泵体直连的集成布局，泵体嵌入安装在储液壶下部的预留腔体内，取消了传统分体结构的外接吸液管路，泵的吸液口直接伸入储液壶底部的集液槽，哪怕储液壶内剩余液位较低，也能顺利抽吸清洁液，避免管路进气导致的泵空转、喷射压力不足问题。储液壶本体采用带圆角的方体造型，边角全部做圆弧过渡处理，一方面降低注塑成型时的应力集中问题，提升壳体抗冲击能力，应对车辆行驶过程中的持续振动、以及轻度磕碰场景；另一方面方体造型能够更好地贴合车身钣金的安装面，相比异形壶体提升空间利用率，壶体侧面预留的内凹结构，刚好可以容纳泵体及出线、出液接头，进一步压缩整体安装占用的空间边界。

　　加注口设置在储液壶顶部的平面区域，采用带防滑纹理的旋盖密封，旋盖内置密封胶圈，能够避免车辆倾斜、颠簸工况下清洁液溢出，同时加注口的口径适配常规的清洁液加注容器，不需要额外辅助漏斗就能完成加注操作。出液管路从泵体侧部引出，接口采用标准的车载快插结构，能够直接对接车辆原厂的洗涤管路，不需要额外改装接头，适配性更强。泵体本身采用24V供电规格，匹配军用车辆及多数重型车辆的车载供电系统，泵送压力设定在车载洗涤系统的常规区间，既能够保证风窗玻璃上的灰尘、泥点被有效冲除，也不会因为压力过高导致玻璃表面、或者外露传感器镜片被冲击损伤。

　　安装边界方面，整套单元的整体外轮廓尺寸控制紧凑，底部预留的安装支脚与壶体一体注塑成型，支脚上的安装孔位对应常规车载附件的安装螺栓规格，只需要两个固定点就能完成整套单元的固定，安装时不需要额外设计复杂的安装支架，降低整车装配的工序复杂度。壶体侧壁设置的液位观察结构，能够让运维人员不用打开旋盖就快速判断剩余清洁液容量，日常检查维护更加便捷。针对低温使用场景，储液壶壳体采用耐低温改性塑料材质，能够在零下30摄氏度的环境下保持壳体韧性，不会因为清洁液冻结膨胀导致壳体开裂，泵体内部的叶轮也采用耐低温材质，避免低温环境下叶轮脆断失效。

　　从结构设计的细节来看，壶体内部的集液槽做了下沉设计，当车辆处于上下坡、侧倾的工况下，剩余清洁液会汇集到集液槽区域，保证泵的吸液口始终浸没在清洁液内，不会因为车辆姿态变化导致泵吸入空气，出现喷射断续的问题。泵体与储液壶的连接部位采用径向密封结构，密封件耐受常用的玻璃水、车窗清洁液的腐蚀，长期使用不会出现密封老化漏液的问题。整套结构没有多余的外露部件，所有的电气接头、管路接头都设置在壶体的内凹防护区域内，能够避免发动机舱内的其他部件剐蹭接头，导致接头脱落、管路破损的故障。
