提奥泵齿轮轴一体化转子结构设计

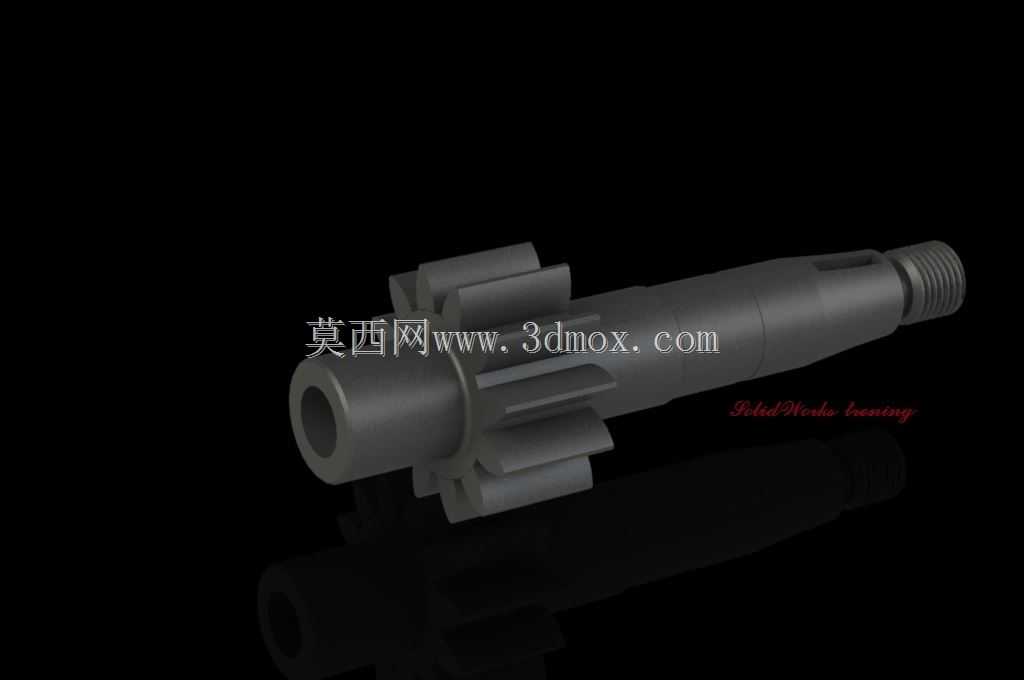

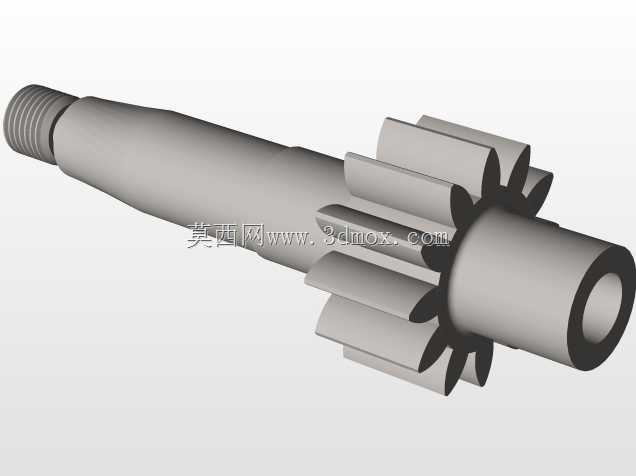

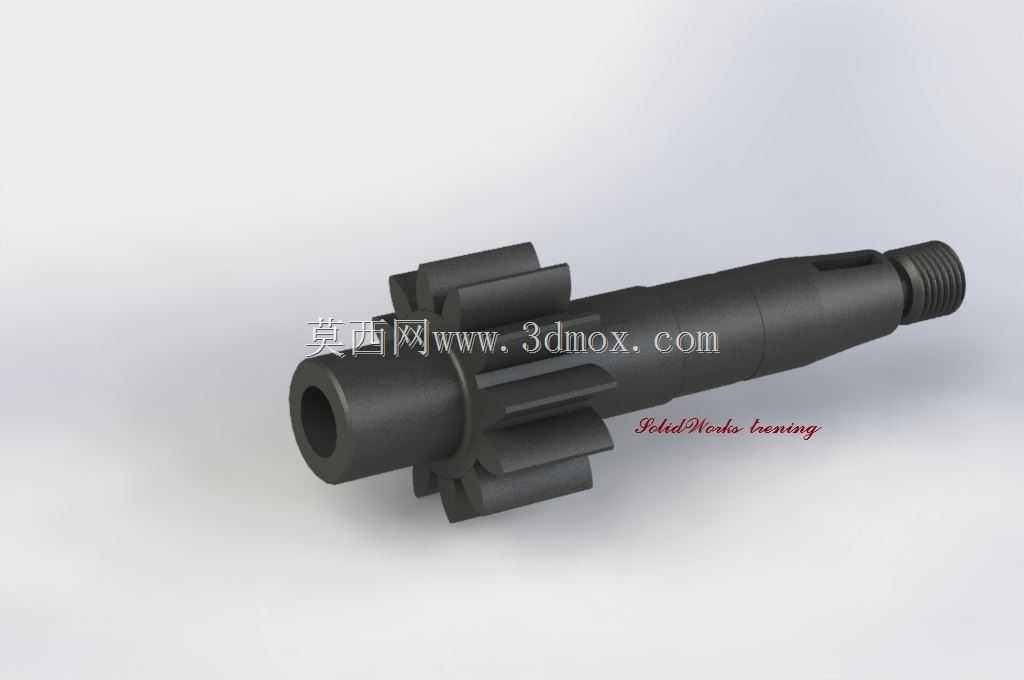

　　该零件为提奥泵核心传动与过流集成构件，采用齿轮与主轴一体化的整体式结构设计，在小型流体输送泵的应用场景中，这种结构能大幅减少装配环节的累积误差，避免分体式齿轮与轴连接时的键槽应力集中问题，同时压缩泵体内部的轴向安装空间，适配紧凑型液压动力单元、小型润滑供油系统的布局需求。从实际工况适配角度看，这类集成转子多用于低压小流量的流体输送场景，比如机床主轴箱的润滑油循环供给、小型液压站的压力油输出、工程机械辅助油路的介质输送，工作过程中轴端外螺纹段用于连接叶轮或者联轴器，承接外部动力输入，中间段的齿轮结构直接与泵体内的从动齿轮啮合，形成密闭的容积变化腔，完成流体的吸入与加压推送。设计阶段优先考虑了轴段的受力分布，

　　齿轮布置在靠近动力输入端的位置，缩短了动力传递的力臂长度，降低轴段承受的弯曲力矩，轴身的中空通孔设计并非单纯减重，而是作为流体的辅助过流通道，可将部分高压介质引至轴端支撑位置，实现滑动摩擦面的自润滑，减少额外润滑管路的布置。零件的外形尺寸边界经过严格校核，齿轮齿顶圆与泵体内腔的配合间隙控制在0.02-0.04mm区间，既保证容积效率不会因间隙过大出现内泄，也避免热胀状态下齿顶与泵腔内壁发生刮擦；轴段的两处配合轴颈分别对应泵体前后端盖的轴承安装位，轴颈的圆柱度公差控制在0.005mm以内，保证高速运转时的回转精度，降低径向跳动带来的密封件磨损。轴端的扁位结构用于安装时的周向定位，方便装配过程中拧紧端部锁紧螺母，不会出现轴身跟转的问题；

　　齿轮采用渐开线齿形设计，齿向修缘量经过工况匹配计算，能降低啮合过程中的冲击噪音，适配1500-3000转每分钟的常规工作转速区间。从安装适配性来看，该转子的轴向定位依靠轴肩与端盖轴承内圈的端面贴合实现，不需要额外设置轴向定位套，减少了零件数量，装配时仅需要依次将轴承、密封件套入对应轴颈，再将整体转子推入泵腔即可完成核心部件的组装，后期维护拆解也更为便捷。结构设计上充分考虑了流体介质的冲刷影响，齿轮与轴连接的过渡位置均采用圆角过渡，避免直角位置的应力集中，同时减少流体在转角位置的涡流损失，提升泵的整体运行效率；轴身靠近密封位的位置设置了微小的卸荷槽，能将渗漏到密封位置的高压介质引回低压腔，降低密封件承受的侧向压力，

　　延长密封件的使用寿命。在实际选型匹配过程中，该转子可直接替换同规格尺寸的分体式齿轮轴组件，不需要对原有泵体、端盖进行二次加工，适配性较强，针对不同粘度的输送介质，仅需要调整齿轮与泵腔的配合间隙即可完成适配，不需要改动整体安装尺寸边界。
