可折叠壁挂式多关节支撑固定支架结构

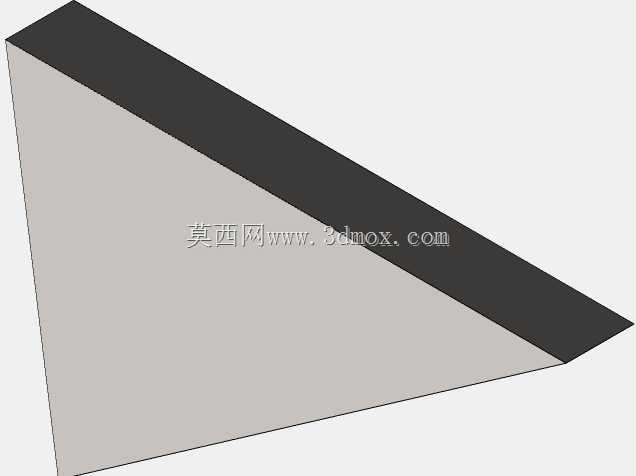

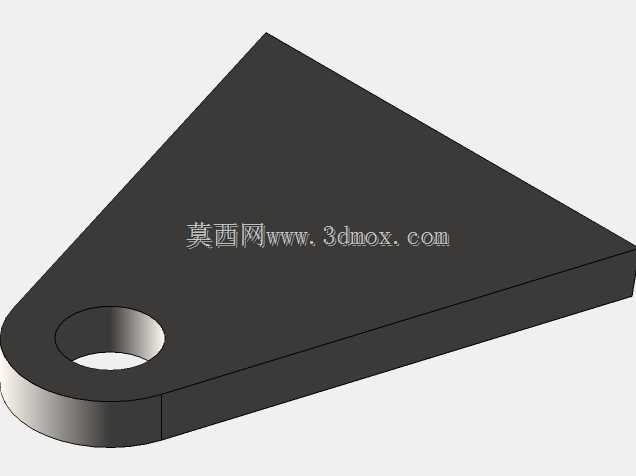

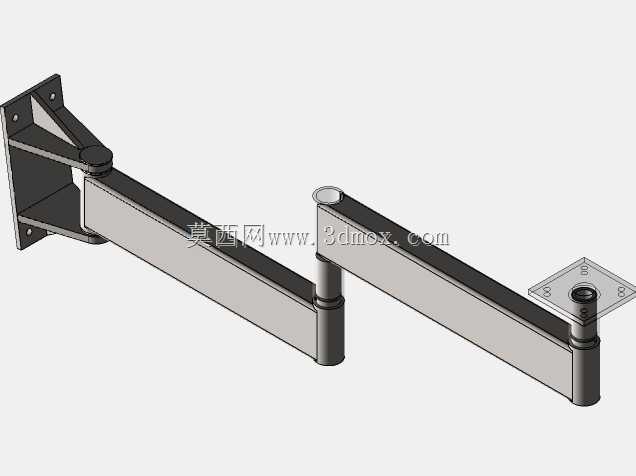

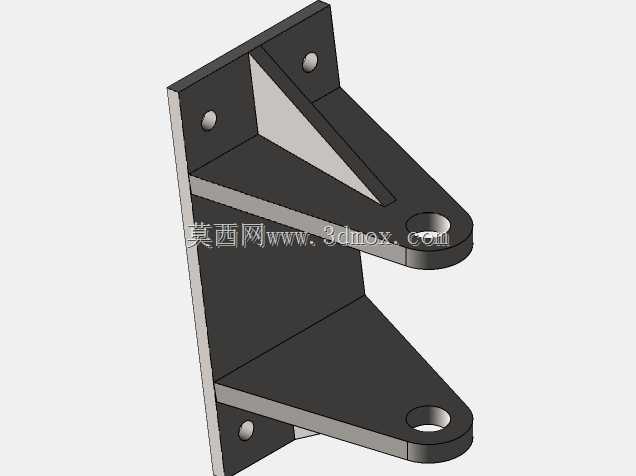

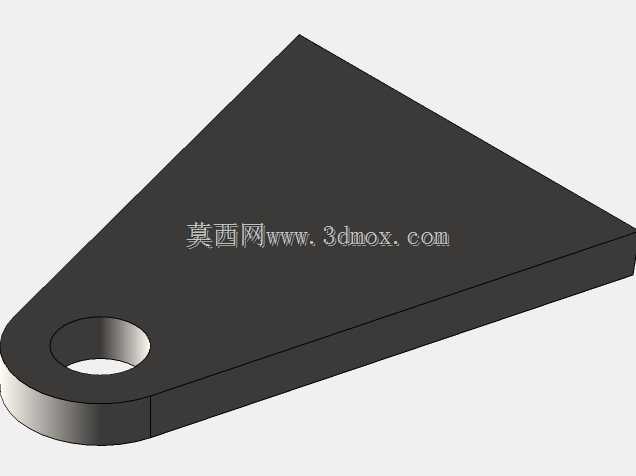

　　这款支撑固定装置主要面向需要在垂直立面安装、同时要求支撑臂具备多维度位置调整能力的作业场景，常见于工业现场的小型操作终端挂载、检测探头支撑、轻型工装夹具定位、工位辅助托架等使用场景，能够在不占用地面安装空间的前提下，为被支撑物件提供稳定的承载与灵活的位置调整能力。从结构组成来看，整套装置分为墙面固定基座、第一级支撑臂、中间铰接回转座、第二级支撑臂、末端安装平台五个核心部分，各铰接位置均采用带阻尼的转轴结构，调整到位后可依靠转轴阻尼保持姿态稳定，无需额外锁止操作即可承托额定负载，日常调整时只需手动扳动支撑臂即可改变末端位置，操作便捷无多余步骤。墙面固定基座采用带三角加强筋的L型折弯结构，安装面预留四个沉头安装孔，

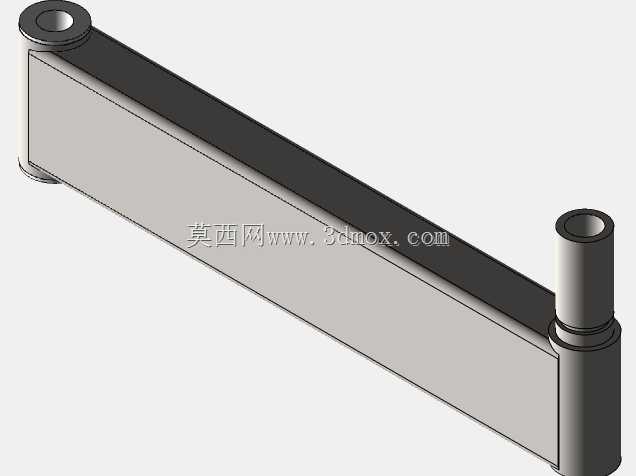

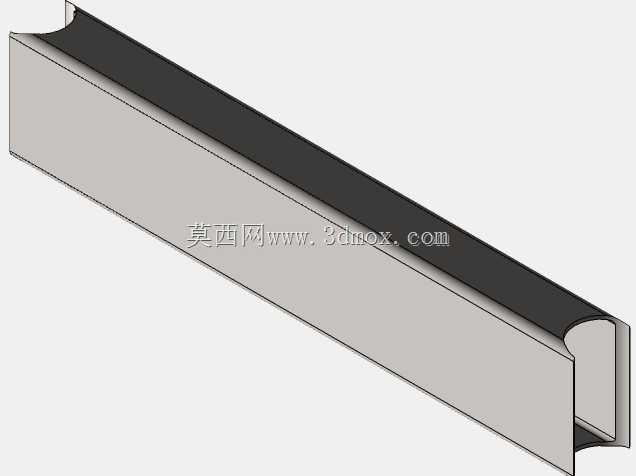

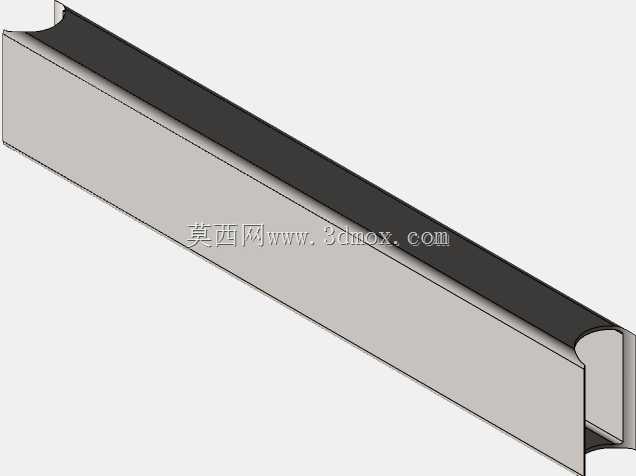

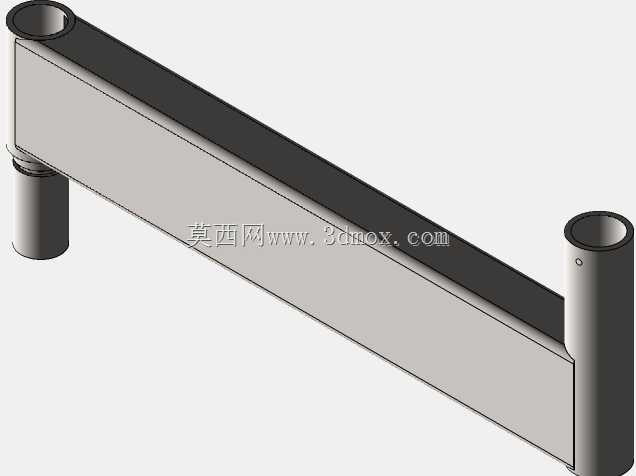

　　可直接通过膨胀螺栓或机牙螺丝固定在混凝土墙面、设备立式框架、钢结构立柱等垂直安装面上，三角加强筋的设置能够抵消支撑臂带载时对基座产生的倾覆力矩，避免基座长期受力出现变形或安装松动。第一级支撑臂采用矩形截面的中空型材结构，在保证整体抗弯强度的前提下尽可能降低自身重量，减少铰接转轴的负载，臂体与基座之间的铰接轴具备水平方向回转与竖直方向俯仰两个自由度，可实现大范围内的初段位置调整。中间铰接回转座连接两级支撑臂，同样设置两个垂直方向布置的铰接转轴，使得第二级支撑臂可相对于第一级支撑臂完成水平回转与俯仰调整，两级臂的配合可让末端安装平台覆盖基座前方扇形区域内的任意位置，调整过程无运动死点，能够适配不同工位的位置需求。

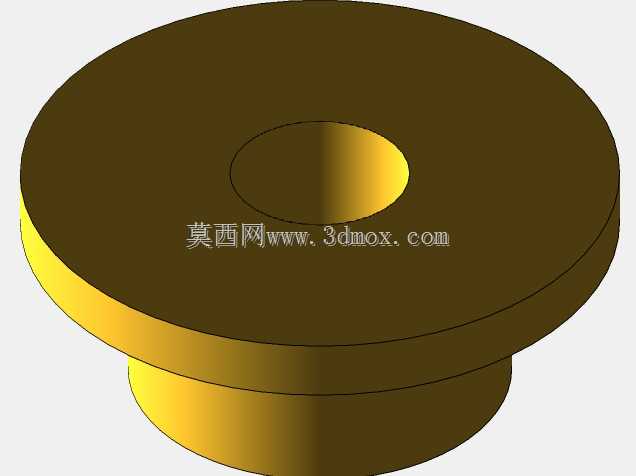

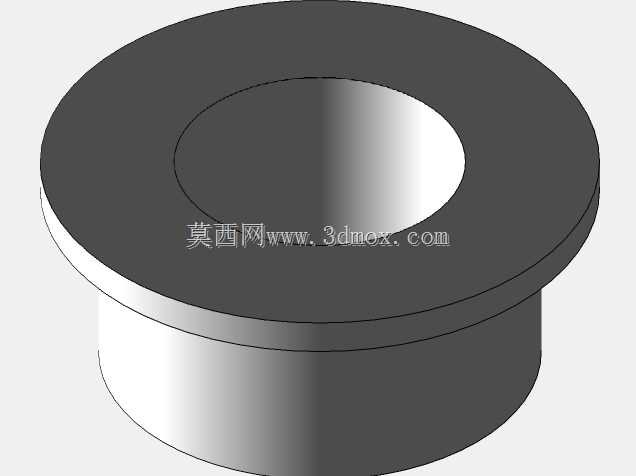

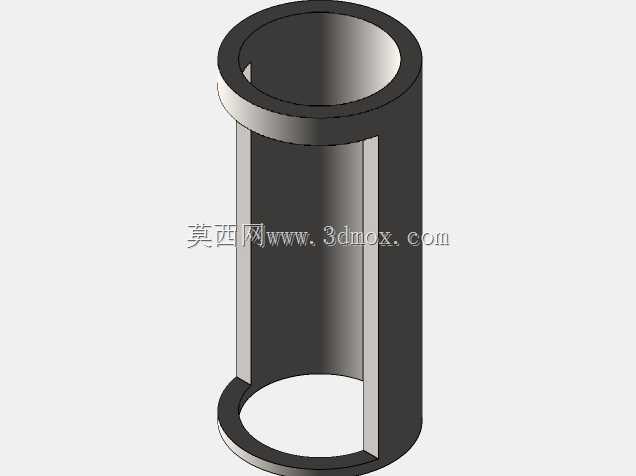

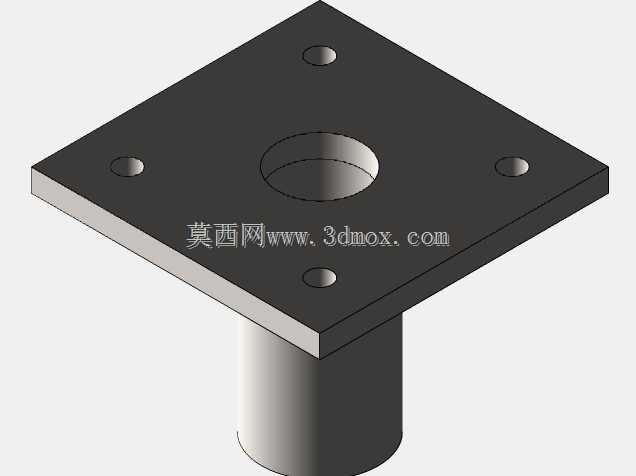

　　第二级支撑臂结构与第一级保持一致，末端连接的安装平台为方形平板结构，表面预留四个规则布置的安装螺孔，可直接固定被支撑的设备或工装，平台与第二级臂之间同样设置铰接转轴，可独立调整平台的俯仰角度，保证被支撑物件始终保持水平或所需的工作角度。整套装置的所有铰接转轴均采用同轴度较高的台阶轴配合耐磨衬套结构，长期往复调整不会出现明显的晃动间隙，耐磨衬套可降低转动过程中的磨损量，延长整套装置的使用寿命。在安装边界方面，墙面基座的安装尺寸适配常规的墙面安装点位，两级支撑臂完全展开时可延伸至基座前方较远位置，完全折叠时可收拢至贴近墙面的状态，在不需要使用时可将臂体收拢，避免占用作业通道空间，不会对现场人员通行或其他设备操作造成干涉。

　　设计过程中针对各铰接点的受力情况做了针对性的强度校核，臂体截面尺寸经过优化，在满足额定承载要求的前提下避免了材料冗余，整体重量控制在单人即可完成安装的范围内，安装时无需借助重型吊装设备，只需先将基座固定在安装面，再依次铰接各级臂体与末端平台即可完成装配。实际使用中，这类支撑结构能够替代传统的固定立式支架，解决立式支架占用地面空间、位置调整灵活性差的问题，尤其适合在空间紧凑的生产工位、设备旁侧安装位、检测点位等场景使用，可根据不同的作业需求灵活调整支撑位置，无需重新拆装固定基座即可适配不同的作业位置要求，大幅提升工位布置的灵活性。
