桑德拉港模块化组合式金属围栏结构设计

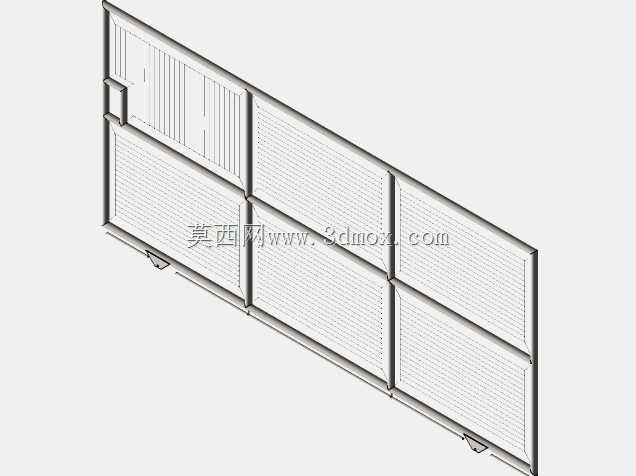

　　港口区域的作业边界划分、人员动线隔离、临边区域防护一直是港区运维中需要重点考量的内容，这款模块化金属围栏正是针对港区露天作业场景设计的防护构件，区别于常规民用围栏，其结构强度、安装便捷性、耐候性都做了针对性的适配调整。从结构布局来看，该围栏采用分块拼接的设计思路，整体由多块独立的栏板单元组合而成，单块栏板采用边框内嵌格栅网面的结构，边框采用冷弯型钢一体弯折成型，边角处做了圆弧过渡处理，避免安装和使用过程中尖锐边角造成磕碰伤害，内嵌的格栅网面采用密肋冲压结构，在保证通透视野的同时，能够抵御港区作业中常见的飞溅物冲击，也能避免人员意外倚靠时发生坠落风险。设计过程中充分考虑了港区地面不平整的实际工况，围栏底部设置了可调节的支撑脚结构，

　　支撑脚与栏板边框采用螺栓铰接，能够根据地面坡度调整支撑角度，保证栏板始终保持垂直安装状态，支撑脚底部预留了膨胀螺栓安装孔，可直接与混凝土地面做刚性固定，在临时围挡场景下也可搭配配重底座使用，无需做地面破坏即可快速布设。栏板之间的连接采用侧边嵌入式卡扣结构，安装时只需将相邻栏板的边框对准卡扣槽推入即可完成拼接，无需额外的连接配件，单块栏板的重量控制在单人可搬运的范围内，两名作业人员即可完成整段围栏的布设工作，大幅降低了港区围挡施工的人工成本，也便于后期根据作业区域调整灵活拆分重组。从功能特性来看，该围栏的网面通透率控制在65%左右，既不会完全遮挡作业区域的观察视线，便于现场管理人员实时查看围挡内侧的作业情况，

　　也能起到有效的物理隔离作用，防止无关人员误入装卸作业、重型设备通行的危险区域。栏板的左侧预留了配套的门体安装位，可根据现场需求搭配单开或双开的检修门，门体与栏板采用统一的型材规格，整体视觉风格保持一致，门体上可加装锁具，实现封闭区域的权限管控。针对港区高盐雾、高湿度的使用环境，栏板整体采用热浸镀锌后静电喷涂的表面处理工艺，涂层厚度控制在80微米以上，能够抵御海风长期侵蚀，避免短时间内出现锈蚀掉漆的问题，边框的型材截面做了排水斜面设计，雨水不会在型材表面积留，进一步延长了构件的户外使用寿命。安装边界方面，单块标准栏板的宽度为2米，高度为1.8米，拼接后整段围栏的直线度偏差可控制在千分之二以内，底部支撑脚的调节行程为50毫米，

　　可适应最大3度的地面坡度，栏板顶部预留了附件安装槽，可根据需求加装警示灯带、标识牌、刺绳等附属构件，满足不同等级的防护需求。不同于常规焊接式围栏，该模块化结构的所有构件均在工厂内预制完成，现场无需焊接、切割等加工作业，所有连接节点均采用标准紧固件，后期维护时如果单块栏板出现损坏，只需单独更换对应的单元即可，无需整段拆除重建，大幅降低了全生命周期的运维成本。在实际港区应用中，这类围栏可用于散货堆场的边界隔离、装卸作业区的人员防护、临时检修区域的围挡、港区道路的人车分流等多个场景，其模块化的设计也能适配直线、转角等不同的布设走向，通过搭配专用的转角连接件即可实现90度、135度等不同角度的转向连接，无需定制特殊构件。结构受力层面，设计时按照港区12级阵风的荷载要求做了强度校核，栏板边框的型钢壁厚达到2毫米，格栅网面的筋条厚度为1.5毫米，在承受正面水平冲击荷载时，整体变形量控制在30毫米以内，不会出现构件断裂、倾覆的风险，能够满足户外重型作业区域的防护等级要求。
