辊式输送驱动单元结构设计

项目分类:机械图纸 发布时间:2021-11-04 ID:358231
  • 辊式输送驱动单元结构设计
  • 辊式输送驱动单元结构设计
  • 辊式输送驱动单元结构设计
  • 辊式输送驱动单元结构设计
  • 辊式输送驱动单元结构设计
  • 辊式输送驱动单元结构设计
  • 辊式输送驱动单元结构设计
  • 辊式输送驱动单元结构设计

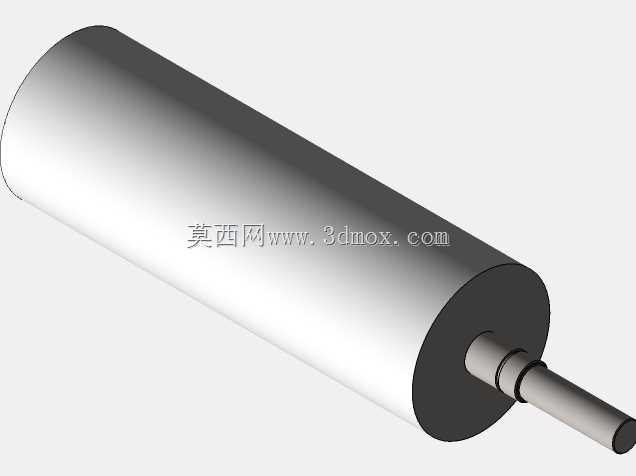

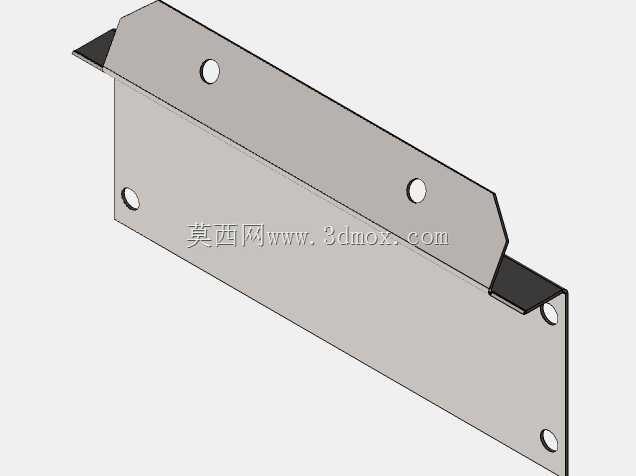

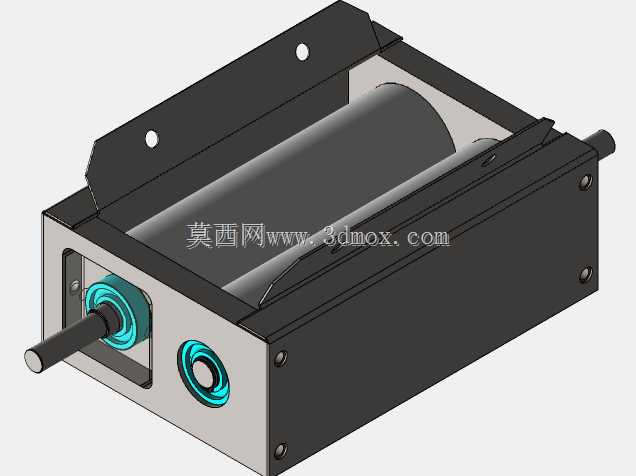

该辊式驱动单元多用于轻型物料输送线的末端接驳工位,常见于电子组装线、包装分拣线的段间动力传递环节,负责为平皮带或窄型输送辊提供稳定的旋转动力输出,适配10kg以内的轻型工件水平输送场景,可直接嵌入现有铝型材输送架的预留安装位,无需额外定制转接支架。从结构设计逻辑来看,整体采用封闭钣金壳体作为承载主体,壳体两侧预留的带翻边安装耳是核心安装定位基准,耳片上的通孔适配M6规格的内六角螺栓,安装时可直接与输送线的侧梁型材T型槽对位锁附,安装耳的翻边做了15度折弯强化,避免长期受载后出现耳片变形导致的辊筒轴线偏移问题。壳体内部的核心承载辊采用空心薄壁钢管加工,相比实心轴结构减重40%以上,同时保证辊面的径向跳动控制在0.1mm以内,避免输送过程中出现工件跳动、跑偏的问题。辊筒两端的支撑轴采用台阶式设计,伸出壳体的轴端为动力输入位,可直接对接同步带轮或联轴器,轴与壳体的衔接位置配置了带密封圈的深沟球轴承,轴承外侧的 turquoise 色端盖既起到轴承外圈定位作用,也能阻挡生产现场的粉尘、碎屑进入轴承滚道,延长维护周期。设计时特意将轴承安装位的壳体端面做了沉台处理,让轴承外圈完全嵌入沉台内,避免端盖受外力冲击时直接挤压轴承外圈导致的转动卡滞。壳体顶部的开放式缺口是为了方便后期更换辊面包覆的防滑胶层,无需完全拆解整个单元即可完成胶层更换作业,降低产线停机维护的时间成本。从安装边界尺寸来看,整体宽度适配200mm规格的标准输送线,安装耳的孔距与市面主流轻型输送架的安装孔位完全兼容,伸出壳体的轴端长度预留了15mm的带轮安装空间,不会出现带轮与侧梁干涉的问题。实际应用中,该单元可单独作为主动辊使用,也可多组串联组成长距离输送段,单组单元的额定输出扭矩可满足0.8m/s线速度下的轻型工件输送需求,壳体表面做了喷塑处理,可适配一般工业车间的防腐蚀要求,无需额外做表面防护。轴系的同轴度在装配时通过壳体两端的轴承安装位一次装夹加工保证,装配后辊筒的转动阻力矩控制在0.2N·m以内,空载转动时无明显卡滞或异响,适合搭配24V直流减速电机或小型交流调速电机使用。两侧安装耳的位置做了对称设计,可根据现场布线需求选择左侧或右侧作为动力输入侧,无需调整内部结构即可完成换向安装,适配不同产线的动力布局要求。壳体底部预留的穿线孔位可内置驱动电机的供电线缆,避免线缆外露被输送工件剐蹭,提升现场布线的整洁度与安全性。
