300毫米辐条式传动手轮结构设计

　　这款300毫米规格的辐条式手轮，是工业设备操作端常用的手动传动执行部件，在各类需要手动微调、手动驱动的设备工位上都有广泛适配空间。从实际应用场景来看，这类手轮常被安装在机床进给调节端、阀门启闭操作位、输送线张紧调节机构、工装夹具锁紧工位，以及部分中小型设备的手动调试轴端，承担人力输入扭矩、传递旋转动作的核心作用，相比实心轮盘结构，辐条式设计在同等轮径下自重更轻，操作人员转动时的惯性反馈更清晰，长时间操作的疲劳度更低。

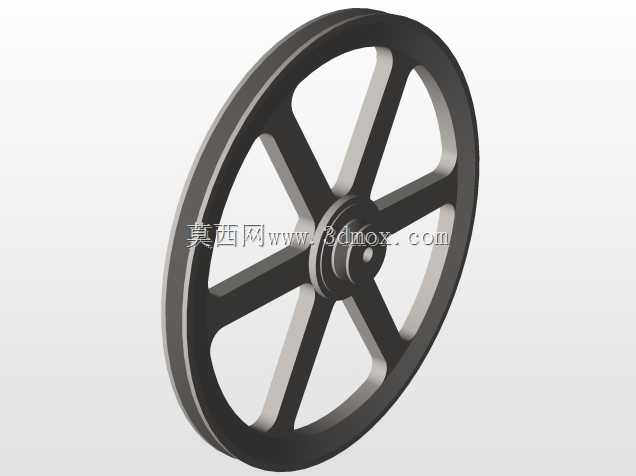

　　从结构设计思路来看，这款手轮采用六根等角度分布的辐条连接外缘轮圈与中心轮毂，辐条截面做了等强度过渡设计，从轮毂端向轮圈端平滑收窄，既保证了扭矩传递过程中辐条的抗弯、抗扭强度，也避免了多余材料堆积带来的自重冗余。中心轮毂位置做了阶梯式轴孔适配结构，可匹配不同直径的操作轴安装，轮毂端面预留的紧定螺钉位，能够在轴端安装后实现周向锁紧，防止手轮与操作轴之间出现相对打滑，保障操作动作的精准传递。轮缘部分做了圆弧过渡的握持边，没有尖锐棱角，操作人员握持施力时贴合手掌轮廓，即便是带劳保手套操作也能获得足够的摩擦力，不会出现施力滑脱的问题。

　　从安装边界与尺寸参数来看，这款手轮的有效握持直径为300毫米，这个轮径是手动操作件的黄金尺寸区间：轮径过小会导致操作时需要施加更大的手动力矩，微调精度难以控制；轮径过大则会占用过多安装空间，容易和设备周边的防护结构、管线产生干涉。轮毂的轴向长度经过适配优化，安装后突出设备面板的距离控制在合理范围，不会因为突出过长造成操作人员误碰，也不会因为长度不足导致锁紧结构无法完全固定。辐条之间的镂空空间，除了减重之外，也方便在需要快速转动时，操作人员可以将手指穿入辐条间隙实现快速拨转，提升大行程调节时的操作效率。

　　在实际功能特性上，这类辐条手轮的结构刚性经过受力校核，在常规手动操作的扭矩输入范围内，轮圈不会出现明显的形变，辐条与轮毂、轮圈的连接位置应力分布均匀，长期反复使用也不会出现应力集中导致的断裂问题。相比盘式手轮，这种六辐条结构的镂空设计也不容易积灰积屑，在机加工设备这类存在切削碎屑、切削液飞溅的工况下，碎屑和液体可以直接从辐条间隙排出，不会在轮盘内部堆积造成清洁困难，也避免了碎屑卡滞带来的操作卡顿问题。中心轮毂的轴孔配合公差按照通用机械操作件的标准设计，既可以保证与操作轴的同轴度，减少转动时的径向跳动，也能降低安装时的装配难度，不需要额外的修配就能完成装配。

　　从设备选型适配的角度来说，这款手轮适合安装在操作力不超过150N的手动调节工位，对于需要频繁微调、精准对位的设备工位，这种结构的手轮能够给操作人员提供清晰的转动反馈，每一次转动的角度传递都没有虚位，配合轴端的刻度盘可以实现高精度的位置调节。在设计建模过程中，所有的过渡圆角、拔模角度都按照实际铸件生产的工艺要求做了预留，不管是采用铸铁铸造、铸铝成型还是工程塑料注塑，都可以直接基于这个三维模型开展后续的工艺设计，不需要再做额外的结构调整。轮缘的厚度、辐条的截面尺寸都经过了受力仿真验证，在承受额定操作力矩的时候，最大变形量控制在操作感知阈值以下，不会因为结构变形影响操作手感和调节精度。
