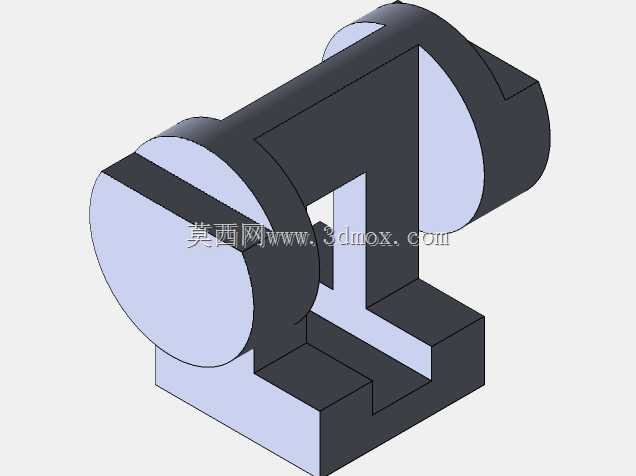

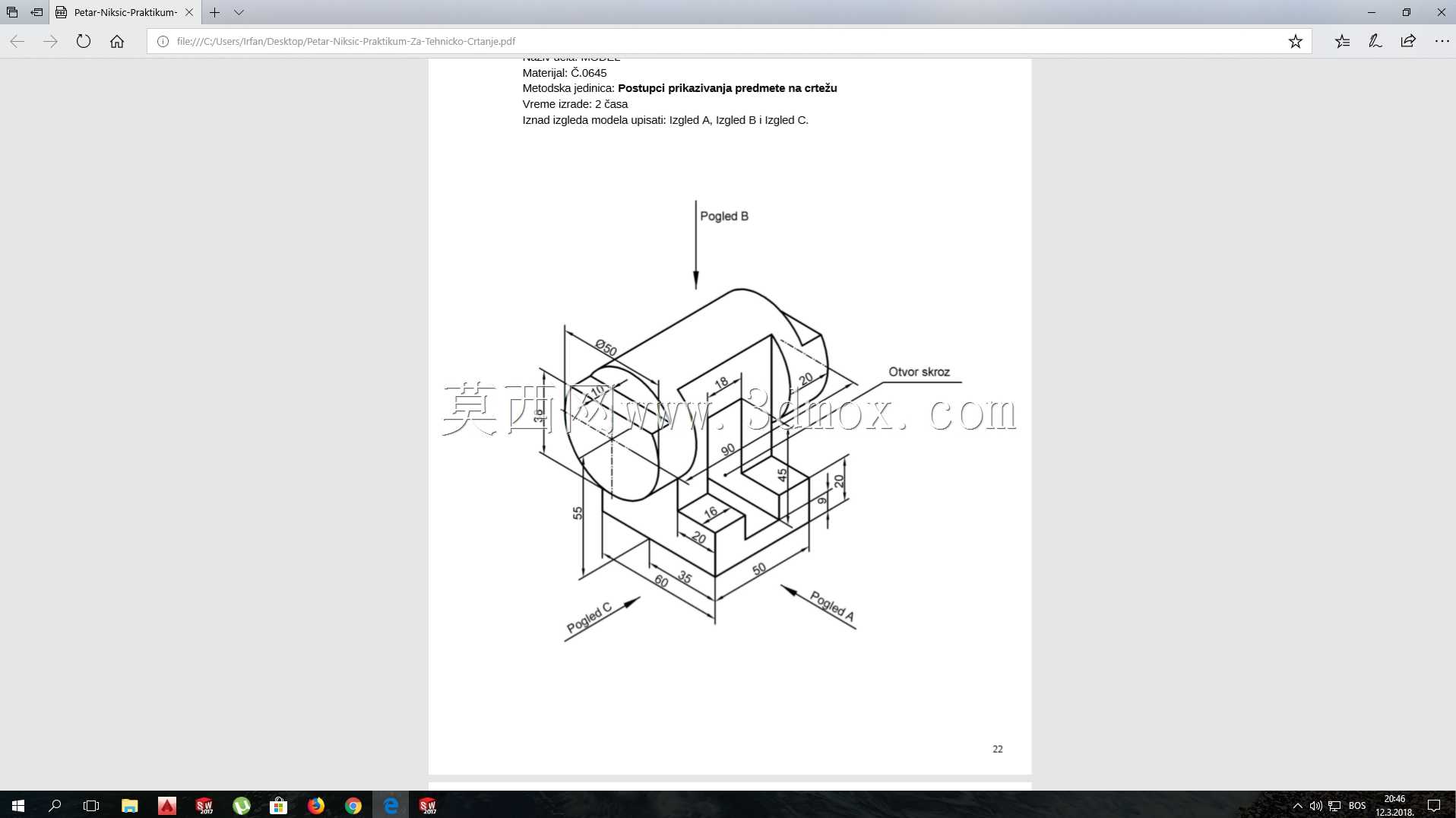

该组合式机械定位结构主要应用在工装夹具的工位定位、小型自动化设备的工件承托、输送线末端的工件止挡等场景,在小尺寸零件的机加工装、装配工位上,这类结构能够同时完成径向定位与平面支撑,避免工件在加工、装配过程中出现偏移。从结构组成来看,主体包含水平圆柱安装段、下方阶梯式支撑块、侧边定位凸台三个核心部分,圆柱段可作为铰接轴的安装位,也可穿入定位销完成与其他构件的铰接连接,圆柱端面预留的沉孔可安装端盖或者锁紧螺钉,限制轴向窜动。下方的阶梯支撑块采用分层设计,不同高度的台阶面可适配不同厚度的工件支撑需求,台阶处的直角边做了微小倒角处理,避免工件安装时出现卡滞、刮伤工件表面的问题,支撑块底部为平整安装面,
可通过螺栓直接固定在设备基板或者工装底板上,底部的两个定位销孔可与底板上的定位销配合,保证安装位置的重复定位精度。侧边的定位凸台伸出长度经过计算,刚好能够抵住工件的侧边基准面,凸台的垂直面与圆柱段的轴线保持严格的平行度公差,保证工件安装后,圆柱轴线与工件基准面的位置度符合设计要求。设计过程中,首先根据实际工位的负载要求确定圆柱段的直径,圆柱段的长度要满足铰接件的安装宽度需求,同时预留锁紧件的安装空间,避免铰接件转动时与下方支撑块发生干涉。支撑块的高度尺寸根据工件的安装高度确定,台阶的落差尺寸匹配常见工件的厚度差,减少现场调整垫片的使用,支撑块的壁厚经过强度校核,在承受工件垂直方向压力与侧向推力时,变形量控制在0.02mm以内,
满足精加工工位的精度要求。安装边界方面,整体结构的占用空间紧凑,横向最大尺寸不超过圆柱段直径的三倍,纵向高度不超过圆柱段直径的两倍,安装时底部需要预留螺栓的操作空间,圆柱段的轴向两侧需要预留铰接件的转动空间,避免与周边的其他工装构件发生运动干涉。结构的所有棱边除了配合面之外都做了去毛刺处理,安装面的平面度公差控制在0.01mm以内,保证安装后结构的稳定性。在实际使用中,这类结构不需要复杂的调整,安装完成后即可快速投入使用,相比一体式的定位结构,组合式的设计可根据实际需求更换不同直径的圆柱段,或者更换不同高度的支撑块,适配更多规格的工件定位需求,降低工装的制造成本与更换周期。结构的受力路径清晰,工件的垂直载荷通过支撑块直接传递到底部安装板,侧向的推力通过侧边定位凸台传递到支撑块主体,再分散到底部安装螺栓,不会出现应力集中的薄弱区域,长期使用下不会出现结构变形或者松动的问题。
