管道固定用U型螺栓紧固连接件结构设计

　　在工业管路布设、轻型设备机架固定、车辆附属件安装等场景里，U型螺栓是应用频次极高的一类紧固连接件，和常规六角螺栓的单侧压紧逻辑不同，这类零件依靠U型弯的环抱结构实现对圆形截面构件的半包裹限位，再配合端部螺纹段的螺母锁紧，完成被固定件与安装基座的刚性连接，不会出现常规抱箍单侧受力易偏移的问题。从实际使用场景来看，市政给排水管路的架空布设阶段，施工人员会根据管道外径匹配对应规格的U型螺栓，将管道卡在U型弯内侧，两个直杆段穿过预先在角钢支架上开好的安装孔，套上平垫、弹垫后锁紧螺母，就能把管道牢牢固定在支架上，避免管路通水时因水流脉动出现窜动、移位；在轻型载货汽车的底盘改装作业中，这类螺栓也常被用来固定附加的储气筒、线束护管或者小型储气罐，依靠环抱式的受力方式，不会在车辆行驶振动过程中对被固定件的表面造成局部压痕损伤。

　　设计这类U型螺栓的时候，首先要明确核心的受力边界：两个平行的直杆段是主要的承力部分，螺纹段的有效啮合长度需要满足锁紧后的抗拉要求，通常直杆部分的光杆直径要和螺纹大径保持一致，避免杆部出现应力集中的变径台阶。U型弯的内圆弧尺寸是整个零件最关键的设计参数，这个半径值需要比被固定的圆管、圆杆外径大0.5到1毫米，既不能间隙过大导致固定后出现旷量，也不能尺寸过小导致安装时无法顺利卡入被固定件，圆弧过渡位置不能有折角，冷弯成型的时候要保证弯弧处的圆度，避免弯弧内侧出现褶皱、外侧出现拉伸裂纹，否则长期受振动载荷时容易在弯弧位置发生断裂。

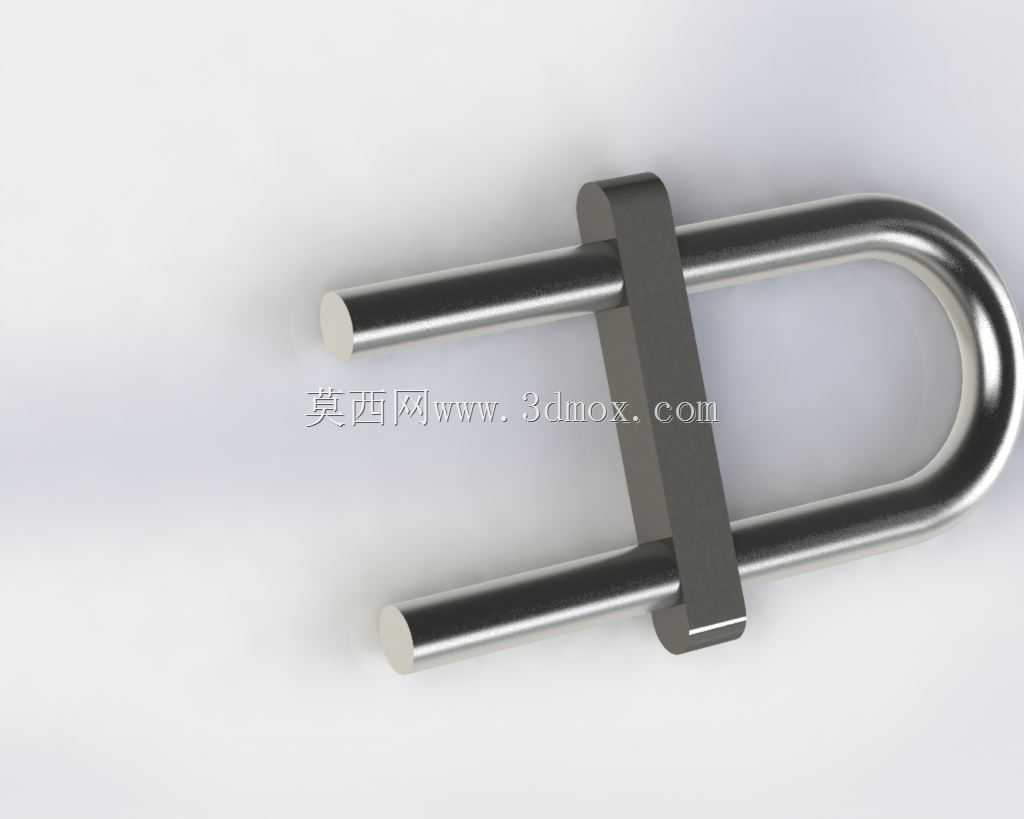

　　从安装边界来看，两个直杆段的中心距需要和安装基座上的开孔间距严格匹配，公差控制在±0.2毫米以内，否则安装时会出现杆部无法顺利穿入孔位的问题，直杆段的长度需要综合考虑被固定件的半径、安装基座的板材厚度、螺母以及垫圈的总厚度来确定，保证锁紧后螺纹末端露出2到3个螺距即可，过长的杆段不仅会浪费材料，还容易在安装空间局促的位置和其他零部件发生干涉，过短则会导致螺纹啮合长度不足，锁紧后容易出现滑牙、脱开的风险。和U型螺栓配合使用的压板也是设计中不能忽略的部分，压板的宽度要覆盖两个直杆的间距，厚度根据受力大小确定，当被固定件需要更大的压紧力时，可以适当增加压板厚度，避免锁紧时压板发生弯曲变形，导致压紧力分布不均。

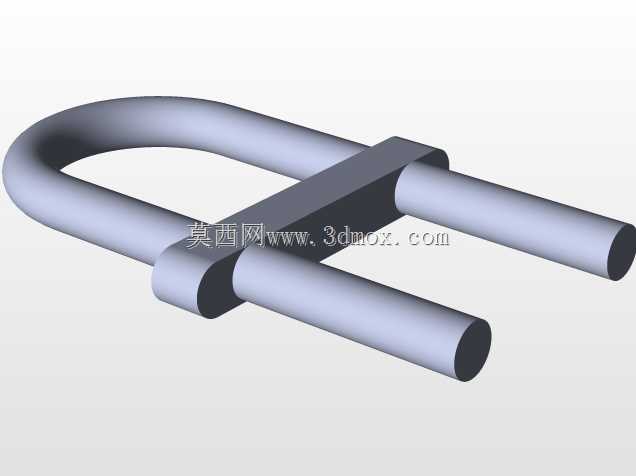

　　实际选型应用中，还要考虑使用环境的腐蚀影响，比如户外露天使用的管路固定件，需要做表面镀锌处理，在有腐蚀性介质的化工车间使用时，则要选用不锈钢材质加工，避免长期使用后出现锈蚀导致连接失效。和传统的分体式抱箍相比，U型螺栓是一体化弯制成型的零件，没有额外的铰接点，整体刚性更好，安装工序也更简单，只需要在基座上加工两个平行的安装孔就能完成装配，不需要额外加工铰接位或者焊接固定座，在批量安装的施工现场能大幅提升装配效率。需要注意的是，这类连接件主要承受径向的抱紧力以及沿杆部轴向的拉力，不适合承受大扭矩的剪切载荷，设计选型时要根据实际受力情况核算杆部的抗拉强度，避免过载使用导致螺栓断裂。在三维建模过程中，弯弧部分的扫掠路径要保证平滑，螺纹段可以采用装饰螺纹线简化建模，既保证装配时的尺寸匹配准确性，也能减少不必要的模型特征占用，方便后续在装配体中进行干涉检查，确认安装空间是否满足扳手操作的空间要求，避免实际装配时出现工具无法伸入锁紧螺母的问题。
