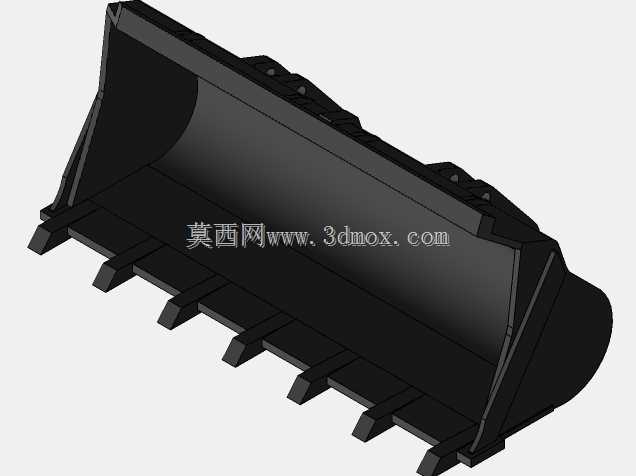

装载机带齿铲斗作业工作装置结构

　　该铲斗作为装载机前端直接接触物料的核心执行部件，主要应用于矿山采掘、基建土石方转运、散料堆场装卸、厂区物料周转等作业场景，可适配不同吨位的轮式装载机主机，完成砂石、土壤、煤炭、矿渣等散状物料的铲装、抬升、卸料作业，部分经过结构强化的改型也可用于轻度硬土剥离、路面残渣清理类工况。从实际作业逻辑出发，铲斗的斗体轮廓采用弧形过渡设计，斗底圆弧段的曲率经过反复校核，既保证铲入物料时的切入角度顺滑，减少铲装阻力，也能在举升卸料过程中让物料依靠自重顺利滑出，避免斗内粘料残留，提升单次作业循环的有效载荷率。斗唇位置均匀布置的一体式斗齿，齿尖做了突出于斗唇的外伸设计，作业时齿尖先于斗体接触料堆，可有效破开密实料层，降低铲入阶段的主机牵引力损耗，

　　同时齿座与斗唇采用焊接加定位止口的连接结构，磨损后可单独更换斗齿，降低后期运维的配件更换成本。斗体两侧的侧刃板做了加厚处理，边缘超出侧板一定距离，一方面可以在铲装时规整料堆边缘，减少侧边撒料，另一方面也能避免侧板直接与物料、岩壁摩擦，保护斗体主体结构。背部的安装耳板是整个铲斗与装载机动臂、摇臂连接的核心接口，耳板的孔位间距、轴孔直径、安装面平面度都严格匹配对应主机的安装边界，装配时无需额外改制即可直接与动臂前端销接，摇臂连接孔的位置经过运动仿真校核，保证在举升、收斗、卸料的全行程中，连杆机构不会出现运动干涉，收斗角和卸料角都能满足作业要求，不会出现收斗时物料洒落、卸料时斗体翻转角度不足的问题。

　　斗体内部的加强筋布置避开了物料流动的主要路径，沿受力集中的背部、侧部、斗唇后侧分布，在控制整体重量的前提下提升结构刚性，避免长期重载铲装后斗体出现开焊、变形的问题。斗体的宽度尺寸匹配对应主机的轮距设计，保证作业时铲斗两侧不会超出轮胎过宽，在狭窄厂区、巷道作业时也能顺利通行，斗容参数与主机的举升载荷能力匹配，不会出现超载导致的主机翘尾、液压系统过载问题。设计过程中针对不同物料的作业特性做了细节优化，比如针对松散轻质物料的版本会适当加大斗口开度、提升斗容利用率，针对矿石类硬质物料的版本会在斗底、侧刃位置额外加装耐磨衬板，延长高磨损工况下的使用寿命。整个结构的建模过程严格遵循实际加工工艺逻辑，所有焊接位置都预留了合理的焊角尺寸，轴孔位置考虑了衬套压装的公差配合，装配关系完全还原实机的连接方式，可直接用于结构受力仿真、作业运动模拟、配件改型设计等场景，为相关从业者提供结构参考。
