带一字型旋拧把手的外螺纹密封堵帽

　　这款带一字型旋拧把手的外螺纹堵帽，是流体管路、液压阀块、小型储油腔体上常用的密封封堵元件，日常在小型液压站阀组、机床润滑系统油路、车用小型储液腔、气动管路预留接口上都能见到它的身影，核心作用是在管路或腔体预留接口不需要外接管路时，封堵接口防止内部流体泄漏，同时阻挡外界灰尘、水汽、杂质进入腔体内部，避免污染内部工作介质、损伤精密配合元件。

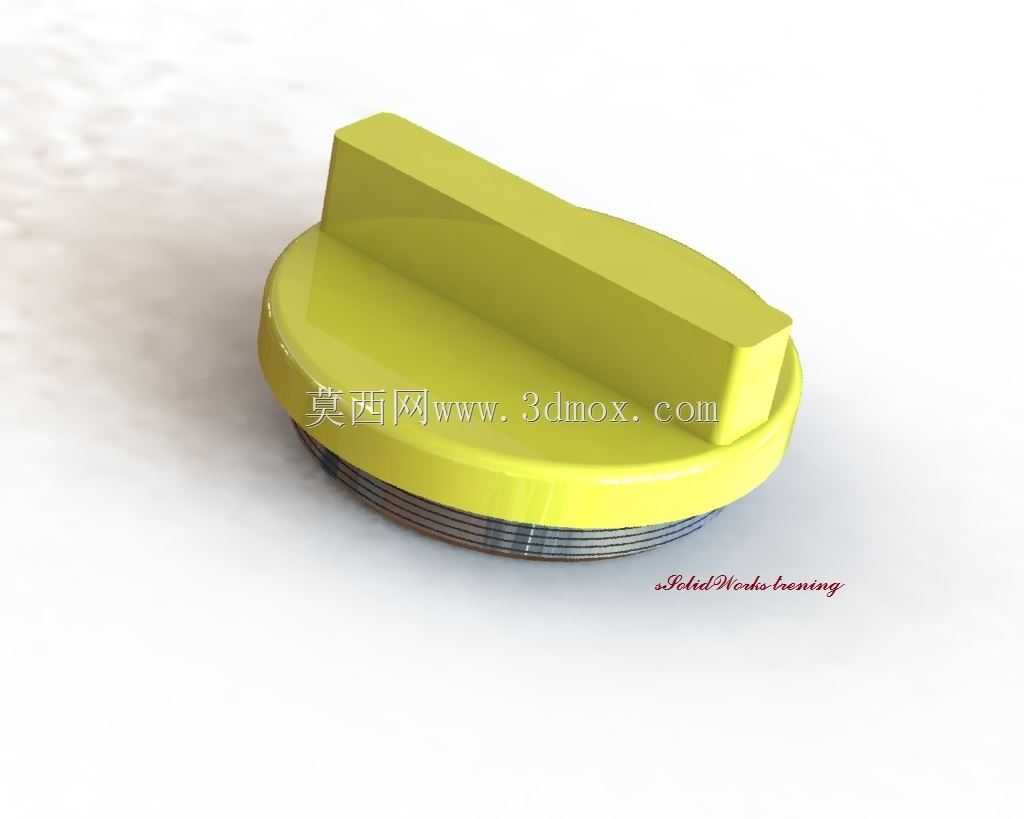

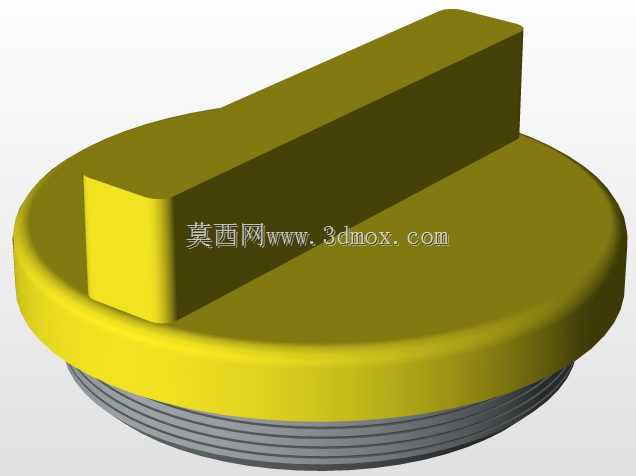

　　从结构设计来看，这款堵帽分为三个功能段，最下方是带连续外螺纹的圆柱段，螺纹采用标准公制细牙螺纹，牙型角60度，细牙设计的优势是螺距小、螺纹升角小，配合螺纹密封胶或者组合垫圈使用时，能获得更好的静密封性能，同时细牙螺纹的自锁性能更优，在设备存在小幅振动的工况下也不容易出现松脱问题，螺纹段的长度经过匹配计算，刚好能完全拧入对应规格的内螺纹接口，不会出现螺纹拧入过深顶伤腔体内部结构、或是拧入深度不足导致密封失效的问题。中间段是直径大于螺纹大径的圆形法兰凸台，凸台的下表面是平整的密封压紧面，表面粗糙度控制在Ra1.6以内，安装时这个平面会压紧接口端面的密封垫圈，通过均匀的面压力挤压密封垫圈变形，填满密封面之间的微观间隙，实现端面密封，凸台边缘做了R0.5的圆角过渡，既可以去除加工毛刺避免安装时划伤操作人员，也能减少应力集中，在拧紧过程中不会因为扭矩过大出现凸台根部开裂的问题。最上方的一字型旋拧把手是这款堵帽的操作结构，把手长度略大于下方法兰凸台的直径，宽度和高度经过人机工程与扭矩需求的匹配设计，既可以用手直接拧动实现预紧，也可以用一字螺丝刀或者开口扳手辅助施加更大的拧紧扭矩，满足不同压力工况下的密封预紧力要求，把手的两个侧面做了小角度的拔模斜度，方便注塑或者压铸加工时脱模，同时把手与下方法兰凸台的连接处做了圆弧过渡，避免应力集中导致把手在拧动过程中发生断裂。

　　在实际选型应用时，需要先确认待封堵接口的螺纹规格、工作介质类型、工作压力与工作温度范围，匹配对应螺纹规格的堵帽，同时根据介质属性选择合适的材质，比如普通液压油路、润滑系统可以选用增强尼龙或者镀锌碳钢材质，有耐腐蚀需求的化工管路、水路系统可以选用不锈钢或者PP材质，安装时要注意控制拧紧扭矩，扭矩过大会导致螺纹滑牙、密封垫圈过度压溃失效，扭矩过小则会导致密封面压力不足出现泄漏，日常维护时如果需要拆卸堵帽检查腔体内部情况，重新安装时建议更换新的密封垫圈，避免旧垫圈因为永久变形导致密封性能下降。

　　这款堵帽的建模过程严格遵循机械设计的公差配合要求，螺纹段按照标准外螺纹的公差带进行建模，密封面的平面度、各段的同轴度都做了对应的几何公差约束，模型可以直接用于装配干涉检查、装配工艺模拟，也可以导出工程图用于生产加工，把手的受力位置做了加厚处理，能够承受额定拧紧扭矩下的弯曲应力，不会出现正常操作下的断裂问题，整体结构没有冗余设计，在满足密封、操作功能的前提下尽可能压缩了整体高度，适合安装在空间紧凑的阀组、设备侧壁位置，不会和周边的管路、元件发生干涉。
